Принцип действия схемы унифицированного электросилового преобразователя
ВОПРОСЫ И ОТВЕТЫ
Принцип действия схемы прямого измерения термоэлектродвижущей силы
Ответ:

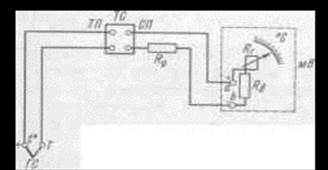

Схема прямого измерения термоэлектродвижущей силы (термо -ЭДС) приведена на рисунке 1.
Т - преобразователь; ТП -термоэлектродные (компенсационные)провода;
ТС - термостатирующее устройство; СП - соединительные провода; Ry - уравнительное сопротивление; Ru - добавочное сопротивление;
мВ – милливольтметр; ГС -горячий спай.
Рисунок 1 - Схема прямого измерения термо-ЭДС
Схема включает термоэлектрический преобразователь (Т), термоэлектродные (компенсационные) провода (ТП), термостатирующее устройство (ТС), соединительные провода (СП), уравнительное сопротивление Ry, добавочное сопротивление Ru и милливольтметр (мВ).
При нагревании места соединения (горячего спая ГС) электродов в нем возникает термо-ЭДС. Величина ее при постоянной температуре холодного спая (tо) однозначно зависит от температуры нагрева, являющейся температурой контролируемой среды.
Здесь термоэлектрический преобразователь (Т) выполняет роль первичного преобразователя, который преобразует температуру в электрический сигнал (термо - ЭДС), удобный для передачи на вторичный прибор (мВ), установленный на значительном расстоянии от объекта измерения.
Принцип действия схемы унифицированного электросилового преобразователя
|
Ответ:
Передающие преобразователи и системы дистанционной передачи с унифицированными сигналами позволяют преобразовывать сигналы, получаемые в результате непрерывного измерения контролируемых параметров, в пропорциональные сигналы определенной величины постоянного тока, переменного тока, давления сжатого воздуха, называемые унифицированным сигналом.
Применение преобразователей с унифицированными сигналами позволяет сократить число видов вторичных приборов, обеспечить их взаимозаменяемость и расширить применение машин централизованного контроля.
Наибольшее распространение получили:
- электросиловые,
- частотно-силовые,
- пневматические унифицированные преобразователи, использующие принцип силовой компенсации.
Унифицированные преобразователи обычно состоят из двух основных элементов: измерительного блока, преобразующего значение измеряемого параметра в механическое усилие, и силового устройства, преобразующего это усилие в стандартный выходной сигнал.
