Тестовые задания для контроля знаний. Тема: «Система питания дизельных ДВС»

Тема: «Система питания дизельных ДВС»

Вариант 1

1. Который из нагнетателей воздуха в меньшей степени снижает КПД ДВС?

1. Турбокомпрессор.

2. Лопастной двухроторный компрессор.

3. Поршневой компрессор.

4. Центробежный компрессор с мультипликаторным приводом от коленчатого вала.

2. Доработайте компоновочную схему системы питания дизельного ДВС (рис. 1.).

1. Соединить магистралями слива элемент 3 и элемент 1, элемент 4 и элемент 1.

2. Соединить магистралями слива элемент 3 и элемент 2, элемент 4 и элемент 1.

3. Любой из предложенных вариантов повысит надёжность системы.

4. Любой из предложенных вариантов приведёт к потере работоспособности системы.

Рис. 1. Компоновочная схема системы питания топливом дизельного ДВС

3. Установите соответствие:

Конструкция камер сгорания Способ образования рабочей смеси

		3. Использование вихрей, образующихся при сжатии.
	В. Разделённая с предкамерой.

4. Какими позициями на рисунке 2 обозначены…

А. Деталь, изменением положения которой, регулятор управ­ляет подачей топ­лива? _____.

Б. Узел, обеспечиваю­щий прекращение подачи топлива при выключении зажи­гания? _____.

В. Топливный насос низ-

Рис. 2. Схема работы ТНВД распределительного типа кого давления? ____.

5. Укажите параметр, регулировка которого показана на рисунке 3.

1. Величина цикловой подачи топлива.

2. Давление начала впрыскивания топлива.

3. Момент начала нагнетания топлива.

4. Равномерность подачи топлива секциями.

6. Давление топлива перед нагнетательным клапаном падает после совмещения кромки винтовой канавки плунжера (рис. 3.). с отверстием _____.

7. ___________________ регулятор поддерживает минимально устойчивое вращение коленчатого вала на холостом ходу, а также ограничивает его максимальную частоту вращения.

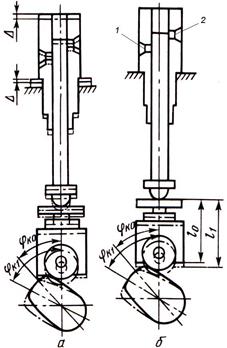

Рис. 3. Варианты регулирования

параметра работы ТНВД

8. При загрязнении фильтра тонкой очистки давление дизельного топлива после топливного насоса низкого давления…

1. Может значительно повыситься.

2. Может значительно снизиться.

3. Не изменится.

9. К чему приводит засорение распыливающих отверстий форсунки?

1. К снижению мощности двигателя.

2. К повышению расхода топлива.

3. Оба ответа правильные.

10. Укажите марки материалов, используемых в качестве смазки...

А. Деталей муфты опережения впрыскивания топлива _____.

Б. Регулятора, подшипников и кулачков вала ТНВД _____.

В. Плунжерной пары, деталей распылителя _____.

Г. Ролика толкателя ТННД _____.

1. Литол-24. 2. SAE 10W20, API SJ/CF, M-4_З/8 В₂Г₁. 3. «Роса DОТ-3».

4. Л-0,15-40. 5. SAE 80W90, API GL-3, ТМ-3-18. 6. ISO НМ, МГ-22В.

Тестовые задания для контроля знаний

Тема: «Система питания дизельных ДВС»

Вариант 2

1. Укажите параметры, детали и системы, которые должны подвергнуться изменению при модернизации двигателя применением наддува.

1. Профиль кулачков механизма привода клапанов. 2.Степень сжатия.

3. Поршень и камера сгорания. 4. Цикловая подача топлива.

5. Система охлаждения двигателя. 6. Система пуска двигателя.

7.Форма и размеры впускного и выпускного коллекторов.

8. Изменению должны подвергнуться все указанные параметры, детали и системы.

2. Определите назначение топливопроводов.

А - ______. Б - ______.

В - ______. Г - ______.

Д - ______.

1. Подвод топлива от фильтра грубой очистки.

2. Подача топлива в фильтр тонкой очистки.

3. Подвод топлива от фильтра тонкой очистки.

4. Перепуск топлива.

3. С каким из узлов соединена педаль управления подачей топлива (рис. 1.)? ______.

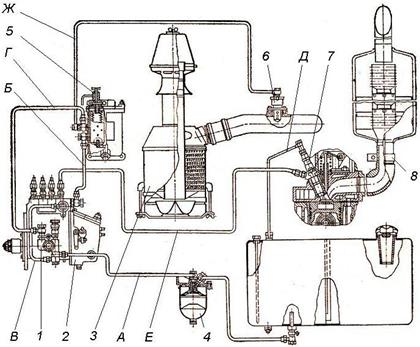

Рис. 1. Схема системы питания дизельного ДВС

4. Перемещение толкателя поршневого ТННД…

1. Возрастает по мере увеличения расхода перекачиваемого топлива.

2. Уменьшается с понижением частоты вращения коленчатого вала.

3. Остаётся постоянным при различных режимах работы двигателя.
