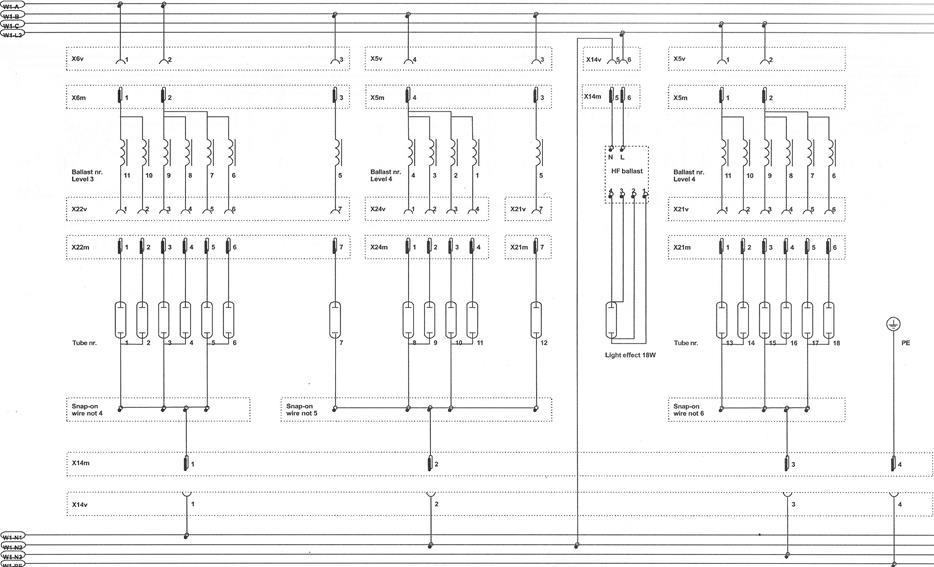

Электрические диаграммы. Лицевые экраны и конденсаторы

Верхний свод

R01

Нижний свод

R00

Лицевые экраны и конденсаторы

R03

Управление 1

R02

Управление 2

R02

Преобразование напряжения

B1, …(nr) Включите оборудование, дисплей показывает программную версию схемы дисплея

S1, …(nr) Включите оборудование, дисплей показывает программную версию основной схемы

00 Оборудование находится в режиме ожидания

FAN Оборудование находится в программном режиме охлаждения солярия

Ошибки

Дисплей не Стекло (фильтр) лицевого экрана не закрыт (кассета не закрыта, дефект переключателя)

работает Температурный переключатель в верхнем своде измеряет (слишком) высокую температуру.

PHS со Сбой в поступлении электроэнергии (потеря фазы)/ основная схема включена в неправильном положении

звуковым

сигналом

OVR со Отмена (дефект реле на основной схеме)/ основная схема включена в неправильном положении

звуковым

сигналом

CON со Проблема соединения > > дефект дата - кабеля

звуковым

сигналом
