Цепи управления электродвигателем вспомогательного компрессора





Для подачи напряжения 110 В в цепь управления вспомогательным компрессором необходимо включить автомат SF3 «Вспомогательный компрессор», расположенный на панели автоматов в шкафу МПСУ и Д.

Включается электропневматический клапан КЭП11 по цепи (см. рисунок 14): провод 302 (+110 В), контакт автоматического выключателя SF3, провод 569, катушка электропневматического клапана КЭП11, провод 600.

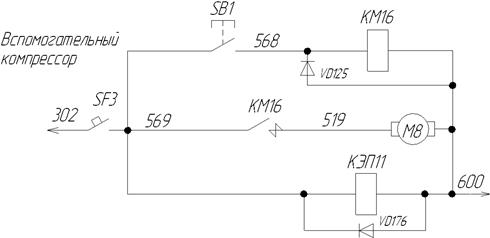

Рисунок 14 – Схема включения вспомогательного компрессора

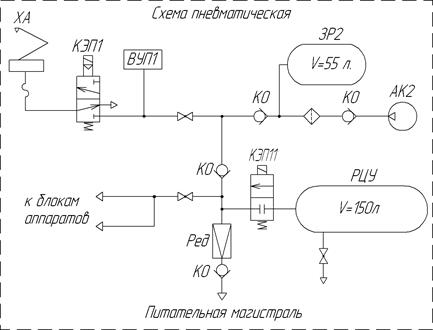

Через клапан КЭП11 открывается проход воздуха из резервуара цепей управления (РЦУ) емкостью 150 л в пневматическую цепь управления электровоза. Это дает возможность поднять токоприемник (ХА) без использования вспомогательного компрессора (АК2).

Управление работой электродвигателя М8 вспомогательного компрессора осуществляется кнопкой SB1 «Вспомогательный компрессор», расположенной на пульте управления.

При включении кнопки SB1 создается цепь: провод 302 (+110 В), контакт автоматического выключателя SF3, провод 569, контакт кнопка SB1, провод 568, катушка электромагнитного контактора КМ16, провод 600. Контактор КМ16 включается и двигатель вспомогательного компрессора М8 получает питание по цепи: провод 302 (+110 В), контакт автоматического выключателя SF3, провод 569, силовой контакт электромагнитного контактора КМ16, провод 519, двигатель вспомогательного компрессора М8, провод 600.
