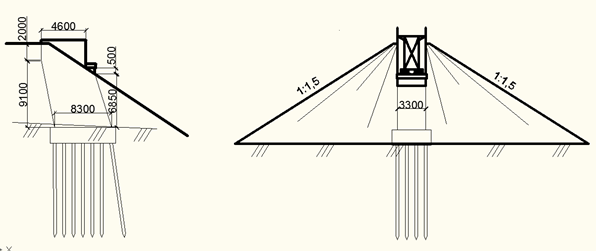

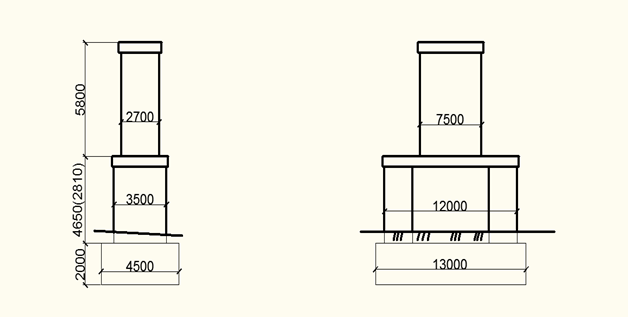

Варіант 1. Для перекриття суднохідних прогонів в даному варіанті пропонується використовувати металеві прогонові будови (2-3,3-4,4-5,5-6) з наскрізними фермами (розробкиСхема мосту: 23,0+33,6+4×88,0+33,6+23,0 Для перекриття суднохідних прогонів в даному варіанті пропонується використовувати металеві прогонові будови (2-3,3-4,4-5,5-6) з наскрізними фермами (розробки Діпротрансмосту) за типовими проектами інв. №690, з розрахунковим прольотом – 88,00м та повним прольотом – 89,14м, маса металу – 360,58т, об`єм бетону – 14,6м3. Для перекриття лівої і правої пойми планується використовувати: - металеві прогонові (0-1,7-8) будови із суцільною стінкою з їздою верхом на дерев`яних поперечинах, (розроблено Лендіпротрансмостом) за типовим проектом інв. №821, з розрахунковим прольотом – 23,0м, та повним прольотом – 23,6м, маса металу – 40,45т, об`єм бетону – 4,15м3 - металеві прогонові (1-2,6-7) будови із суцільною стінкою з їздою верхом на дерев`яних поперечинах, (розроблено Лендіпротрансмостом) за типовим проектом інв. №821, з розрахунковим прольотом – 33,6м, та повним прольотом – 34,2м, маса металу – 82,59т, об`єм бетону – 5,97м3 Довжинамостового полотна для даного варіанту складає – 486,7м. Опори у варіанті плануються: Опора №1,7: - ширина опори де , м; ∆ - відстань між торцями, п/с, приймаємо – 0.35м; – ширина опорної частини під ліву та праву п/с, м; сумарна відстань від зовнішньої грані опорної частини до зовнішньої грані опорної тумби, приймається 0,15 - 0,2м; – відстань від зовнішньої грані опорної тумби до краю оголовка, м; 0.1 – величина звису від зовнішньої грані оголовка до верхньої частини тіла опори, м. - довжина опори де b - довжина опорної частини п/с, приймається=0,5м; - верхній ярус - нижній ярус - верхній ярус - нижній ярус - обсяги відповідно складають: Оп№1 - V=2,3×3,6×0,5+2,1×3,4×5,3+3,1×7,5×0,5+2,9×7,3×3,7=131,94 Оп№7 - V=2,3×3,6×0,5+2,1×3,4×5,3+3,1×7,5×0,5+2,9×7,3×1,91=94,04 - ростверків: Оп№1,7 - V=[4,3×8,3×2]×2=142,76 В якості фундаментівна даних опорах використано призматичні палі із поперечним перерізом 40×40см, , обсяг який складає V =[0,4×0,4×18,0]×40=115,2 Опора №2,6: - верхній ярус - нижній ярус - верхній ярус - нижній ярус - обсяги відповідно складають: Оп№2 - V=2,9×7,7×0,7+2,7×7,5×5,8+3,7×11,4×0,7+3,5×11,2×4,65=344,83 Оп№6 - V=2,9×7,7×0,7+2,7×7,5×5,8+3,7×11,4×0,7+3,5×11,2×2,81=272,7 - ростверків: Оп№2,6 - V=[4,5×12,2×2]×2=219,6 В якості фундаментівна даних опорах використано призматичні палі із поперечним перерізом 40×40см, , обсяг який складає Оп№2,6 - V =[0,4×0,4×18,0]×64=184,32 Опора №3,4,5: - верхній ярус - нижній ярус - верхній ярус - нижній ярус - обсяги відповідно складають: Оп№3,4-V=[3,2×7,7×0,6+3,0×7,5×6,6+4,0×12,5×0,6+3,8×12,3×6,0]×2=947,9 Оп№5 - V=3,2×7,7×0,6+3,0×7,5×6,61+4,0×12,5×0,6+3,8×12,3×4,95=424,87 - ростверків: Оп№3,4,5 - V=[4,8×13,3×2]×3=383,04 В якості фундаментівна даних опорах використано призматичні палі із поперечним перерізом 45×45см, , обсяг який складає Оп№3,4,5 - V =[0,45×0,45×18,0]×120=437,4 Берегові опори (№0 та 8) у варіанті прийняті монолітні масивні обсипного типу. Ширина стояна: - обсяги відповідно складають: Оп№0 - 270,6 Оп№8 - 267,3 - ростверків: Оп№0,8 - V=[9,3×4,3×2]×2=159,96 В якості фундаментівна даних опорах використано призматичні палі із поперечним перерізом 40×40см, , обсяг який складає Оп№0,8 - V =[0,4×0,4×12,0]×42=80,64 Умовний локальний кошторис на міст
Основні показники: · об’єм бетону (залізобетону) -4495,12 ; · вага металу – 1831,42т; · погонна вартість мосту - 324829 грн./м.
|
