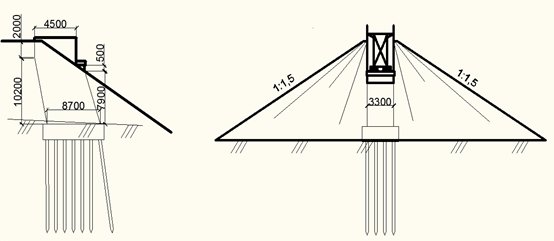

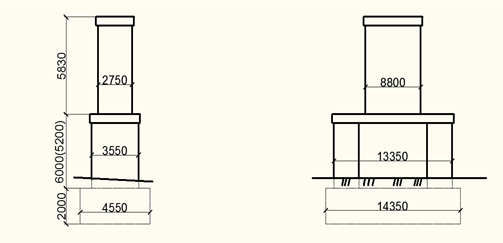

Варіант 3. Для перекриття суднохідних прогонів використано:Схема мосту: 18,2+(132+154+132)+18,2 Для перекриття суднохідних прогонів використано: прогонова будова (1-4) нерозрізна з наскрізними фермами, (розробки Діпротрансмосту) за типовим проектом інв. №847, з розрахунковим прольотом – 418,00м та повним прольотом – 419,14м, маса металу – 2383,0т, об’єм бетону – 54,3м3 Для перекриття лівої і правої пойми використано: використано сталезалізобетонні прогонові будови (0-1,4-5) з їздою верхом на баласті, (розробки Діпротрансмосту) за типовим проектом інв. №739, розрахункова довжина – 18.2м, повна довжина – 18.8м, маса металу – 22,87т, об`єм залізобетону – 21,7 Опори у варіанті плануються: Опора №1,4: - верхній ярус - нижній ярус - верхній ярус - нижній ярус - обсяги відповідно складають: Оп№1 - V=2,8×8,2×0,5+2,6×8,0×6,2+3,6×12,6×0,7+3,4×12,4×2,65=283,91 Оп№4 - V=2,8×8,2×0,5+2,6×8,0×6,2+3,6×12,6×0,7+3,4×12,4×0,91=210,56 - ростверків: Оп№1,4 - V=[4,4×13,4×2]×2=235,84 В якості фундаментів на данних опорах використано буронабивні палі 0,8м . Оп№1,4 - Опора №2,3: - верхній ярус - нижній ярус - верхній ярус - нижній ярус - обсяги відповідно складають: Оп№2 V=2,95×9,0×0,7+2,75×8,8×5,1+3,75×13,55×0,8+3,55×13,35×5,2=429,8 Оп№3 V=2,95×9,0×0,7+2,75×8,8×5,1+3,75×13,55×0,8+3,55×13,35×4,4=391,9 - ростверків: Оп№2,3 - V=[4,55×14,35×2]×2=261,17 В якості фундаментів на данних опорах використано буронабивні палі 0,8м . Оп№2,3 - - Шпунтове огородження, 100 Оп№2 - V×h=(7,4+15,4)×2×4,2=191,52 Берегові опори (№0 та 5) у варіанті прийняті монолітні масивні обсипного типу. Ширина стояна: - Обсягт відповідно складають: Оп№0 - 277,8 Оп№8 - 274,1 - ростверків: Оп№0,5 - V=[8,7×4,15×2]×2=143,59 В якості фундаментів на данних опорах використано буронабивні палі 0,9м . Оп№0,5 - Таблиця 1 – Умовний локальний кошторис на міст
Основні показники: · об’єм бетону (залізобетону) -3685,79 ; · вага металу – 2428,74т; · погонна вартість мосту - 312823 грн./м.
|
