Растянутый раскос

1. Определение среднего напряжения в растянутом раскосе

2. К - коэффициент тонкостенности пояса (принимается равным 1).

3. Определение коэффициента неравномерности распределения напряжений в зоне примыкания раскоса к поясу

4. Определение критического напряжения

5. Проверка несущей способности

Вывод: проверка местной устойчивости боковой грани (щеки) сжатого раскоса выполнена (сечение остается прежним100*5мм).

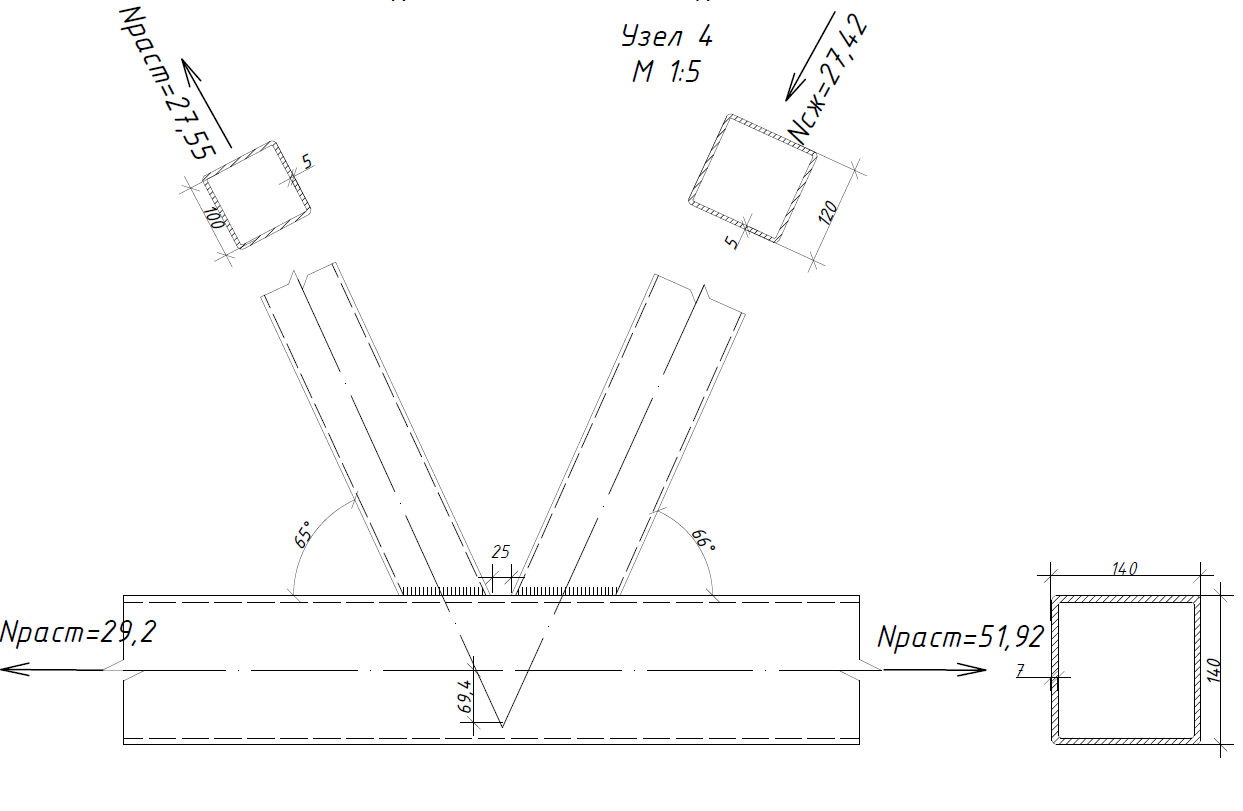

10.1.1 Расчет узла 4.

РАСЧЕТ НА ПРОДАВЛИВАНИЕ СЖАТЫМ РАСКОСОМ ПОЛКИ ПОЯСА

1. Определение длины участка пересечения сжатого раскоса с поясом.

2. Определение расстояния между краями раскосов.

2с = 25мм > 20мм, с = 12,5мм

3. Определение соотношения с к b₁ и d_b1 к D.

4. Определение величины

5. Определение несущей способности полки на сжатие в случае и

6. Определение внешней продавливающей силы перпендикулярной оси пояса.

Проверка несущей способности не пройдена, следовательно увеличиваем толщину стенки нижнего пояса с 5,5 мм до 7 мм.

6. Определение внешней продавливающей силы перпендикулярной оси пояса.

Проверка несущей способности пройдена.

РАСЧЕТ НА ВЫРЫВАНИЕ ПОЛКИ ПОЯСА РАСТЯНУТЫМ РАСКОСОМ

1. Определение длины участка пересечения растянутого раскоса с поясом.

2. Определение расстояния между краями раскосов.

2с = 25мм > 2мм, с = 12,5мм

3. Определение соотношения с к b₂.

4. Определение величины

5. Определение несущей способности полки на растяжение в случае

6. Определение внешней растягивающей силы перпендикулярной оси пояса.

Проверка несущей способности пройдена, сечение НП остается прежним 140*140*7 и раскоса 3 100*100*5.

ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ БОКОВЫХ ГРАНЕЙ ПОЯСА ПОД СЖАТЫМ РАСКОСОМ

Исчерпание несущей способности узла возможно при выпучивании боковых стенок пояса, при достаточно больших отношениях d/D, когда продавливание затруднено.

1. Определение средних сжимающих напряжений

2. Определение критических сжимающих напряжений

3. Местная устойчивость боковых стенок пояса обеспечена, если выполняется условие

Вывод: местная устойчивость боковых стенок пояса выполнена (сечение остается прежним 140*140*7 мм).

ПРОВЕРКА МЕСТНОЙ УСТОЙЧИВОСТИ БОКОВЫХ ГРАНЕЙ (ЩЕК) СТЕРЖНЕЙ РЕШЕТКИ ФЕРМЫ

Потеря местной устойчивости и образование пластических деформаций может произойти в стенке раскоса или стойки в местах их примыкания к верхнему поясу.
