Цель работы

Составить проект каркаса одноэтажного промышленного здания без крановой нагрузки (построечного исполнения).

Конструктивная схема

Стальной каркас представляет собой набор поперечных рам, жестко заделанных в отметке фундамента в плоскости фермы и шарнирно опертых из плоскости фермы. Каркас состоит из стропильных ферм, шарнирно опирающихся на колонны. Шаг ферм 6 м.

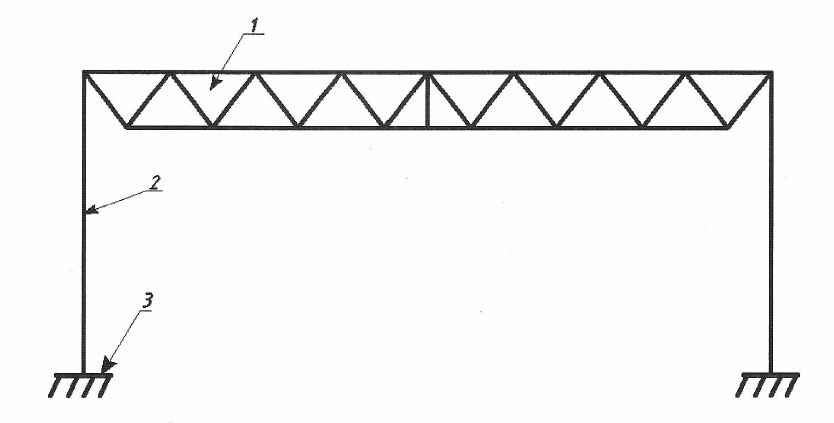

Рис.2.1 Конструктивная схема

1. Ферма.

2. Колонна.

3. Фундамент.

Исходные данные

Вариант №3

1. Место постройки:

· снеговой район - 3,

· ветровой район - 3;

2. Длина здания - 54 м;

3. Пролет здания в осях - 30 м;

4. Тип фермы - с параллельными поясам;

5. Отметка оси нижнего пояса - 6,7 м;

6. Шаг колонн - 6 м;

7. Вариант опорных узлов - шарнир;

8. Тип стали - С255, С345;

9. Класс ответственности сооружения - 1;

10. Тип местности - А;

11. Тип кровли - по профнастилу.

Состав курсового проекта

Курсовой проект состоит из нескольких задач, связанных с расчетом отдельных конструктивных элементов здания каркасного типа. В состав работы входят пояснительная записка и графическая часть на листе формата А1.

Сбор нагрузок

Постоянные нагрузки

1.1.1

2.1.1

3.1.1

4.1.1

5.1.1

a.

5.1.1 Собственный вес металлоконструкции

Принимаем согласно расчету в SCAD5.07 Т.

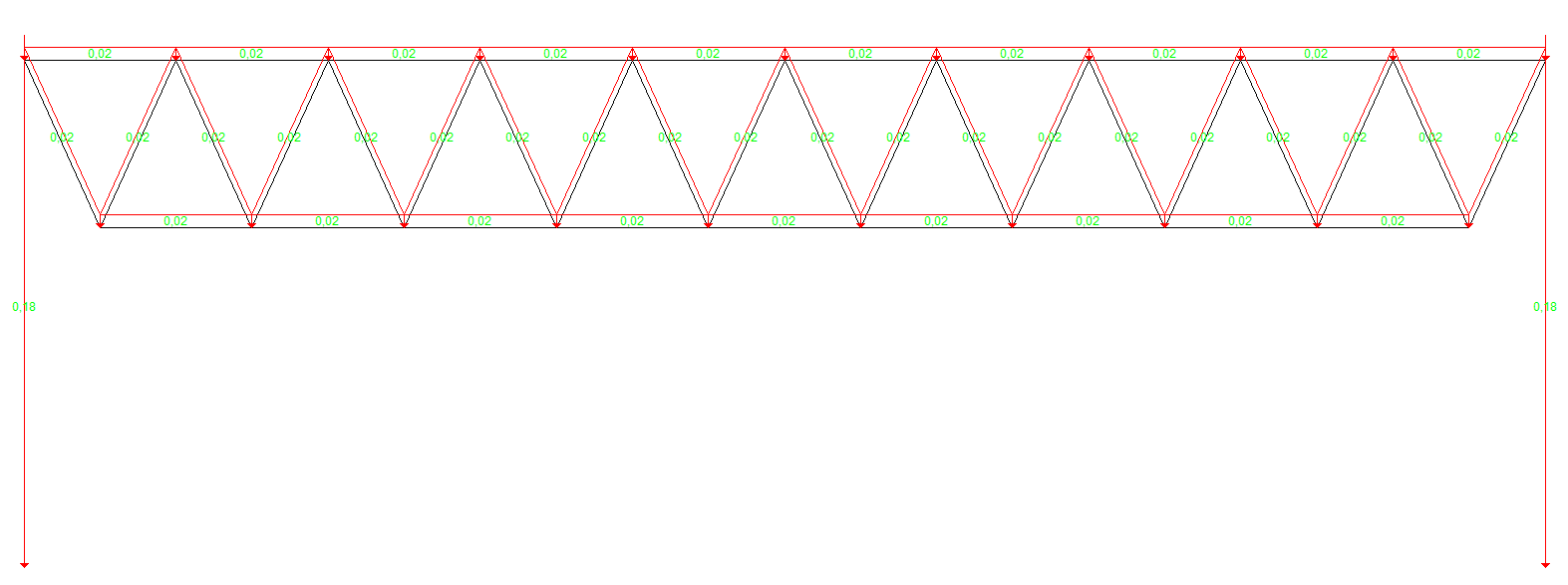

Рис.5.1 Собственный вес металлоконструкции

5.1.2 Собственный вес кровельных конструкций

ПВХ- кровля

Нормативное значение

где В - ширина грузовой площади (6 м).

Расчетное значение:

Рис.5.2 Собственный вес кровельной конструкции (ПВХ-кровля)

5.1.3 Вес кровельных конструкций

Используются сандвич-панели толщиной 160мм.
