В залежності від рівня інформованості про систему системи можуть зо-ображатися по різному. Перший рівень зображення систем - це зображення системи у вигляді так званого "чорного" ящика (Рис. 1.4).

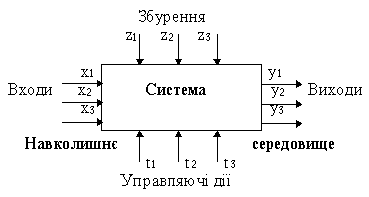

Рис. 1.4. Зображення системи у вигляді "чорного" ящика

Така модель системи перш за все вказує на її призначення, а вже потім на те, що можливо в ній є. Кількість входів і виходів системи може бути необмежена, що є основним недоліком такої моделі. Простота моделі обманює, тому що існує можли­вість втрати деяких входів або виходів, які можуть вважатися несуттєвими.

Другий рівень зображення системи - це зображення з урахуванням складових елементів системи (Рис. 1.5).

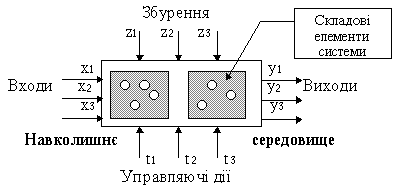

Рис. 1.5. Зображення системи із складовими елементами

Таке зображення дає загальне уявлення про структуру системи, кількість підсистем в ній, її складові елементи, ієрархічність системи і т. д.

Основна складність в побудові моделі із складовими елементами полягає в тому, що ділення на складові елементи є відносно умовним, залежним від цілей моделювання. Відносним є також визначення самих маленьких складових системи - її елементів.

Третій рівень зображення системи - це зображення її статичної моделі (Рис.1.6).

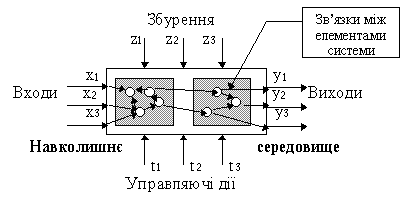

Рис. 1.6. Зображення системи із зв’язками

На цьому етапі зображення моделі показує зв'язки підсистем і їх елементів в сталому режимі.

Така система, в якій структура і зв'язки не змінюються з часом, називається статичною. Статична модель системи не розрахована на зміну величин вхідних і збурюючих параметрів.

Четвертий рівень зображення системи - це зображення її в динамічному режимі роботи. Динамічна модель системи показана на рис. 1.7.

В динамічних моделях на вхід подається змінні величини. Змінними також можуть бути збурюючі і управляючі параметри. На виході отримаємо кінцеві бажані і також змінні величини.

Склад динамічної системи змінний, необхідний для переводу вхідних величин в вихідні (кінцевий стан системи). Структура такої моделі системи має зв'язки, які характеризуються послідовністю дій і тривалістю кожної дії. Динамічна система може мати сітковий графік виконання всіх дій.

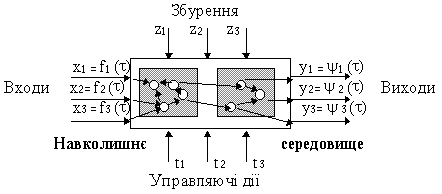

Рис. 1.7. Зображення системи у динамічному режимі роботи
