Ведомость вычисления координат

№ вершин полигона	Внутренние углы	Азимуты	Румбы	Горизонт. проложе.линий,м	Приращения, м	Координаты, м
Измерен.	Исправлн	вычисленные	исправленные
˚	΄	˚	΄	˚	΄	Наз	˚	΄	±	∆x	±	∆y	±	∆x	±	∆y	±	X	±	Y
I
II																				500,00		600,00
							ЮВ			115,91	-	115,34	+	11,55
																				384,66		611,55
					О С Н О В Н О Й Х О Д
		-0,5
		32,5										+5		-1						384,66		611,55
		-0,5					СВ			127,50	+	120,90	+	40,49	+	120,95	+	40,48
		14,5										+5		-1						505,61		652,03
		-0,5					ЮВ			123,86	-	4,93	+	123,76	-	4,88	+	123,75
		46,5										+5		-2						500,73		775,78
		-0,5					ЮВ			131,36	-	116,53	+	60,62	-	116,48	+	60,60
		01,5										+5		-2						384,25		836,38
							ЮЗ			125,35	-	99,45	-	76,31	-	99,40	-	76,33
		41,0										+4		-2						284,85		760,05
							ЮЗ			129,15	-	16,15	-	128,14	-	16,11	-	128,16
		46,0										+5		-1						268,74		631,89
							СЗ			117,64	+	115,87	-	20,33	+	115,92	-	20,34
																				384,66		611,55
									Р	754,96	f∆x	-0,29	f∆y	+0,09	f∆y
f	+					fотн=0,30/755=1/250

Таблица8

Ведомость вычисления координат

№ вершин полигона	Внутренние углы	Азимуты	Румбы	Горизонтальные проложения линий,м	Приращения, м	Координаты, м
Измерен.	Исправ.	вычисленные	исправленные
˚	΄	˚	΄	˚	΄	Наз	˚	΄	±	∆x	±	∆y	±	∆x	±	∆y	±	X	±	Y
		-0,5
		44,5										-2		+2						384,66		611,55
		-0,5					ЮВ			86,67	-	35,60	+	79,02	-	35,62	+	79,04
А		37,5										-3		+3						349,04		690,59
		-0,5					СВ			91,10	+	88,05	+	23,38	+	88,02	+	23,41
В		28,5										-3		+3						437,06		714,00
		-0,5					ЮВ			133,25	-	52,78	+	122,35	-	52,81	+	122,38
		11,5																		384,25		836,38
									Р	256,53	-	0,33	+	224,75	+		+
											-	0,41	+	224,83	-	0,41	+	224,83
f	+										f∆x	0,08	f∆y	-0,08
′
										fотн=0,11/256,63=1/2327

Составление плана по результатам тахеометрической съемки

После выполнения полевых работ, производиться контроль и приемка результатов полевых измерений. По полученным результатам, выполнялась их математическая обработка, по окончании которой вычерчивается план.

Для выполнения задания, необходимо: разбить координатную сетку, нанести точки съемочного обоснования, вычертить план.

План вычертить в масштабе 1:1000. На листе чертежной бумаги формата А3 построить координатную сетку со сторонами квадратов 10 сантиметров.

Измерить диагонали с графической точностью (0,1 мм) по нескольким квадратам. Расхождение сторон и диагоналей по квадратам координатной сетки допускается в пределах 0,2 мм.

Полигон разместить симметрично относительно краев листа. Координатную сетку вычертить твердым остро заточенным карандашом, а затем закрепить синей тушью линиями толщиной 0,1мм.

Подписать линии координатной сетки значениями координат, кратным 1000м.

Все точки основного и диагонального ходов последовательно нанести на план по координатам с помощью масштабной линейки и измерителя. Произвести контроль накладки точек, для чего измерить на плане длины сторон линий. Измеренные линии должны быть равны горизонтальным проложениям линий, приведенным в ведомости вычисления координат. Расхождения не должны быть более 0,3 мм.

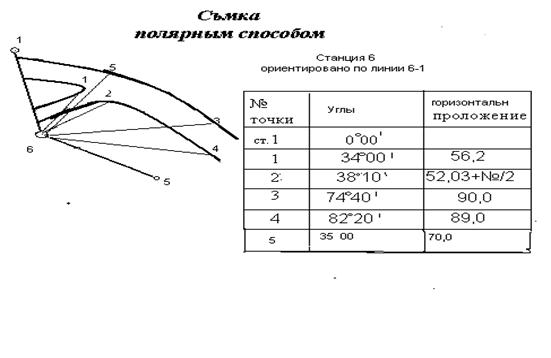

Согласно абрису съемки нанести на план ситуацию (Рис.3). Для построения контуров ситуации использовать геодезический транспортир, масштабную линейку и твердый карандаш.

Объединить плавными линиями точки контуров ситуации согласно абрису съемки. Заполнить контуры условными знаками, соблюдая их размеры и начертания согласно «Условным знакам для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500». План вычертить тушью, и оформить согласно рисунку 4.

Рис. 3 -Абрис для составления плана по результатам тахеометрической съемки

План
