Экспериментальная установка и методика измерений. Установка состоит из объекта исследования и измерительного устройства, выполненных в виде конструктивно законченных изделий

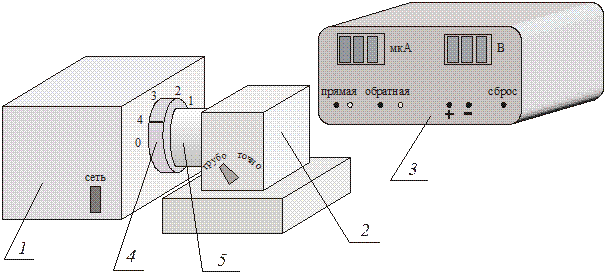

Установка состоит из объекта исследования и измерительного устройства, выполненных в виде конструктивно законченных изделий, соединяемых между собой кабелем (рис. 1.3).

Объект исследования конструктивно выполнен в виде сборного корпуса, в котором установлены осветитель (спектральная ртутная лампа) с источником питания (1), блок интерференционных светофильтров 1...4 и устройство регулировки освещенности (4). Положение "0" блока светофильтров соответствует прохождению света без светофильтров и может применяться для снятия интегральных вольтамперных и люксамперных характеристик. К корпусу с помощью кронштейна прикреплен усилитель фототока (2), на верхнюю крышку которого устанавливаются сменные фотоприемники с фотоэлементами Ф-8 и Ф-25. При установке фотоприемников их приемное окно (5) совмещают с выходным окном осветителя (4) и закрывают при помощи бленды.

На передней панели объекта исследования находятся сетевой выключатель с индикатором включения сети. На боковой стенке расположено выходное окно осветителя и устройства для смены интерференционных светофильтров и регулировки освещенности. На боковых поверхностях усилителя фототока расположены соединительный шнур с разъемом для подключения объекта исследования к измерительному устройству и регуляторы баланса усилителя ГРУБО и ТОЧНО.

Измерительное устройство (3) выполнено в виде конструктивно законченного изделия. В нем находятся устройства, позволяющие производить измерение тока фотоэлемента, установленного в объекте исследования, устанавливать и измерять питающие напряжения на фотоэлементе, а также осуществлять функции управления (установка режимов прямого или обратного измерения и т.п.).

На передней панели измерительного устройства размещены следующие органы управления и индикации:

1) кнопка ПРЯМАЯ-ОБРАТНАЯ с соответствующими индикаторами – предназначена для включения прямого или обратного режимов измерения;

2) кнопки "+", "-" и СБРОС – предназначены для регулировки напряжения на фотоэлементе и его сброса в ноль;

3) индикаторы "В" и "мкА" – предназначены для индикации значений величин напряжения на фотоэлементе и фототока в процессе работы.

На задней панели измерительного устройства расположены выключатель СЕТЬ, сетевой шнур с вилкой и разъем для подключения объекта исследования.

Принцип действия установки основан на измерении тока через фотоэлемент при изменении полярности и величины приложенного к нему напряжения и изменения спектрального состава и величины освещенности катода фотоэлемента.

В процессе выполнения лабораторных работ снимаются зависимости тока через фотоэлемент от приложенного к нему напряжения. При этом меняется полярность напряжения (то есть раздельно снимаются прямая и обратная ветви вольтамперной характеристики фотоэлемента). Характеристики снимаются при различных значениях освещенности и при изменении длины волны освещения фотоэлемента. По результатам измерений строятся семейства вольтамперных характеристик (ВАХ) и, используя соответствующие методы расчета, численно оценивается значение постоянной Планка.
