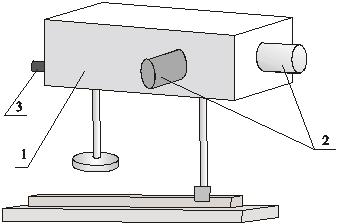

Экспериментальная установка и методика измерений. На рис. 2.3. представлена схема экспериментальной установки

На рис. 2.3. представлена схема экспериментальной установки.

В корпусе 1 находятся излучатель и измерительное устройство – монохроматор. Принцип действия установки основан на разложении монохроматором излучения водородной лампы, входящей в состав излучателя, в линейчатый спектр. Излучение от водородной лампы попадает на вогнутую дифракционную решетку, которая выполняет роль фокусирующего и диспергирующего элемента.

Дифрагированное решеткой излучение направляется в одну из выходных щелей 2.

С помощью цифрового механического счетчика 3, вмонтированного в корпус монохроматора, осуществляется непосредственный отсчет длин волн с точностью нм. В связи с этим дублетный характер спектральных линий излучения в данной установке не проявляется. Поэтому красная, голубая и синяя линии в поле зрения окуляра предстают не как дублеты, а как одиночные уширенные линии.

Для получения большей спектральной чистоты выделяемого излучения при работе в области спектра от 330 до 660 нм входная и выходные щели устанавливаются в положение I. Обозначения нанесены на поверхностях щелей.
