Робоча формула

Якщо на фотокатод попадає світловий потік величиною , то через мікроампер метр буде протікати фотострум, величина якого залежить від освітленості (кількості падаючих на металеве покриття фотоелемента фотонів) і величини прикладеної напруги (кількості фотоелектронів, які під дією електричного поля досягають фотоанода). Тому сила фотоструму буде зростати до тих пір, поки усі фотоелектрони не будуть захоплені електричним полем, тоді струм насичення при стаціонарному освітленні вже не буде залежати від напруги (рис. 5).

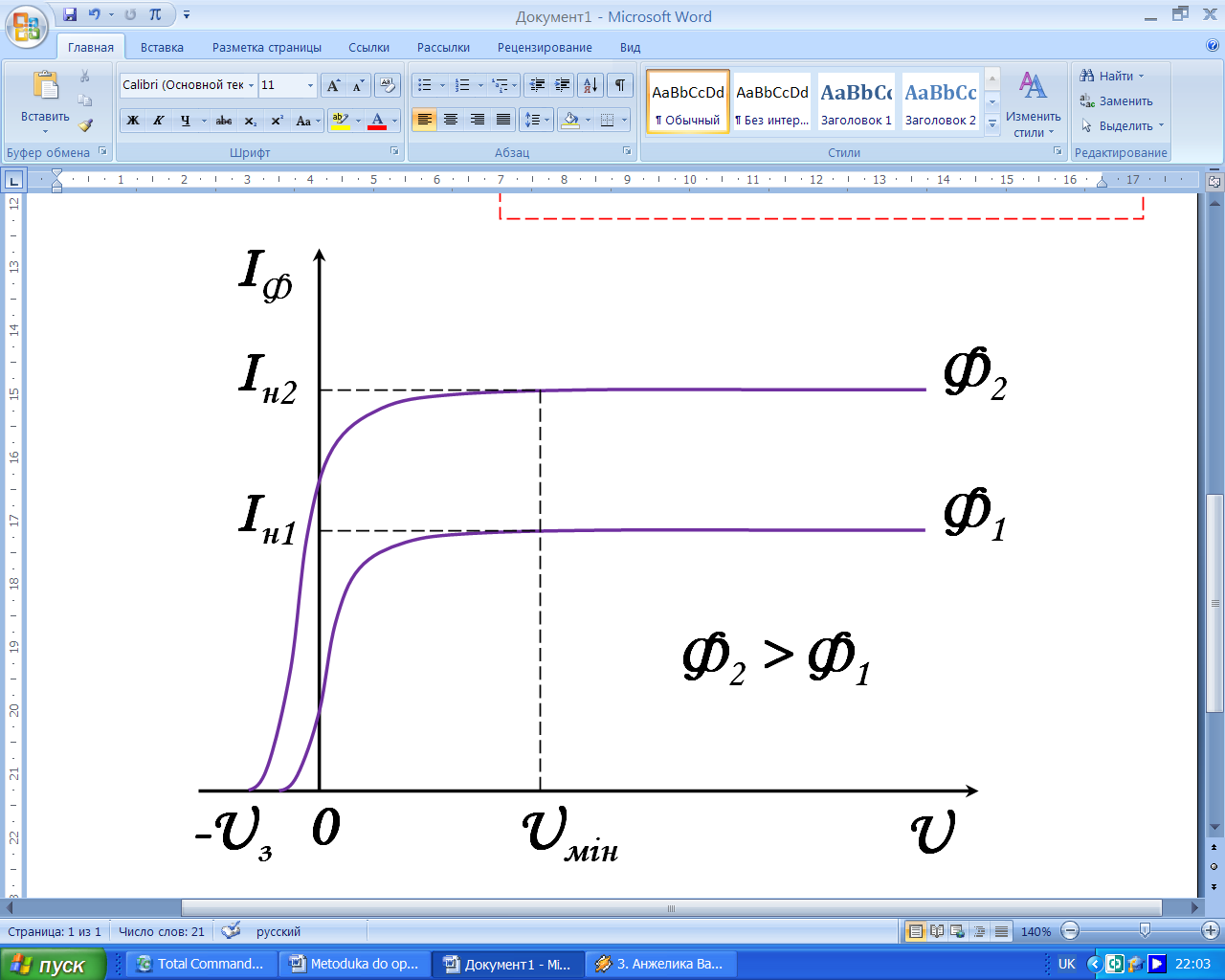

Рисунок 5 – Залежність фотоструму від прикладеної напруги.

Якщо вважати лампочку точковим джерелом світла, то величину світлового потоку можна розрахувати за формулою:

де: – сила світла джерела у канделах; – площа фотокатода; – віддаль від фотокатода до джерела світла. При збільшенні світлового потоку величина фотоструму насичення збільшується і при однаковій напрузі сила фотоструму насичення має лінійний зв’язок із , тобто:

де: – інтегральна чутливість фотоелемента, тобто сила струму, віднесена до одного люмена світлової енергії.
