Опис установки. У даній роботі досліджуються основні характеристики фотоелемента:

У даній роботі досліджуються основні характеристики фотоелемента:

– вольт-амперна характеристика (залежність фотоструму від прикладеної напруги);

– інтегральна чутливість (величина фотоструму, що виникає у фотоелементі при поданні на нього одиниці світлового потоку);

– спектральна чутливість (залежність фотоструму від довжини хвилі);

– світлова характеристика (залежність фотоструму від освітленості фотокатода).

Електрична схема установки для дослідження зовнішнього фотоефекту складається з двох автономних електричних кіл (рис. 4). Коло – живить лампу , яку можна на еластичних провідниках переміщати відносно фотоелемента , змінюючи тим самим величину світлового потоку . Для безпеки лампу і фотоелемент розміщують у трубі.

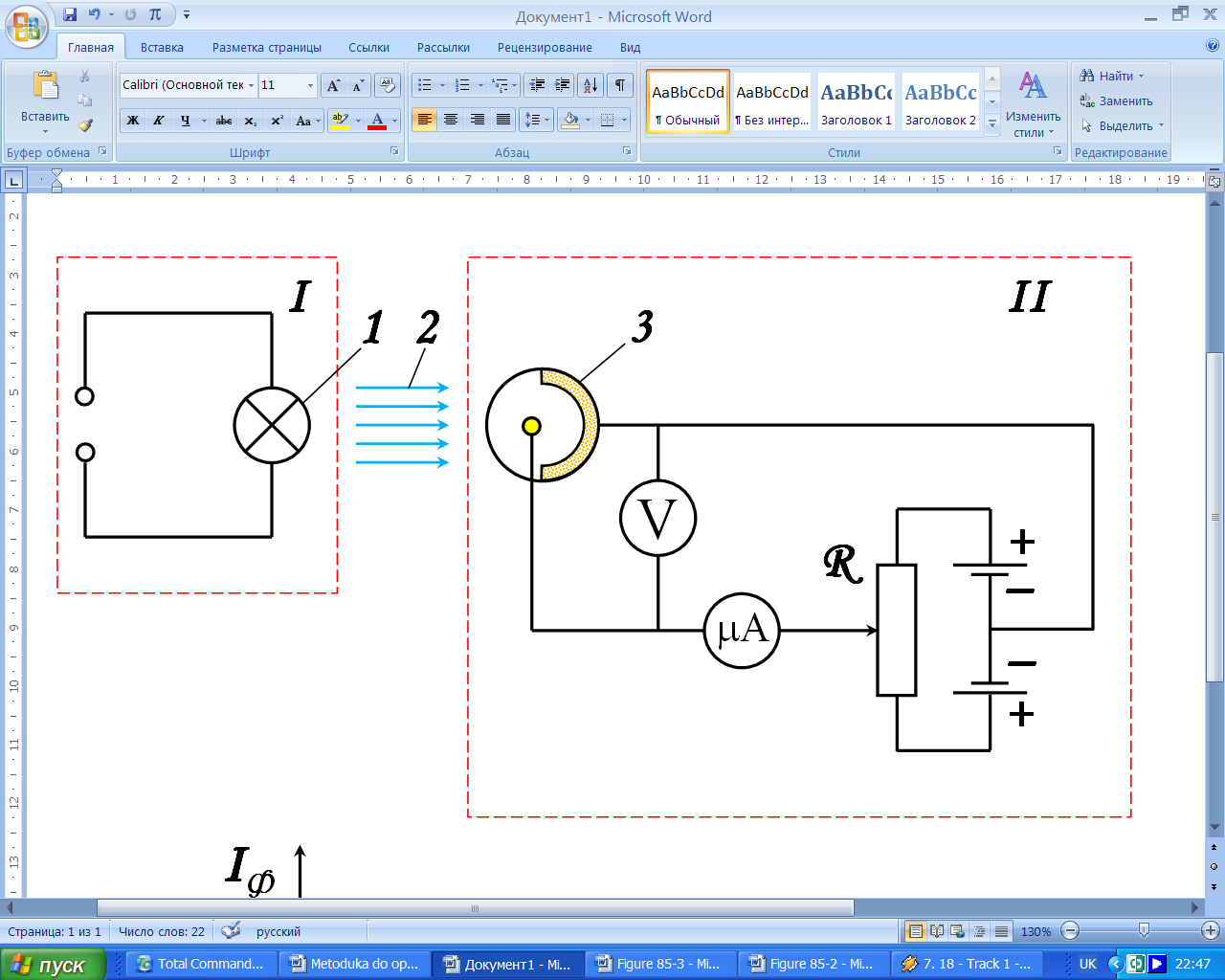

Рисунок 4 – Електрична схема установки для дослідження зовнішнього фотоефекту.

Коло – для реєстрації величини фотоструму. Для цього катод фотоелемента підключають до від’ємного полюса джерела постійної напруги, а анод – через мікроампер метр до додатного полюса. За допомогою потенціометра (реостата ) можна змінювати величину поданої на фотоелемент напруги, яку міряють вольтметром .
