Электромагнитные колебания и волны. Основные положения теории эм поля – теории Максвелла. Шкала эм излучений

Обобщая опытные результаты ряда исследователей, Максвелл в 1865 г. создал в рамках классической физики теорию электромагнитного поля.

Ее два основных положения:

1. Всякое переменное магнитное поле порождает вихревое электрическое.




Силовые линии Е охватывают линии Н.







(Это основной закон электромагнитной индукции )

2. Всякое переменное электрическое поле вызывает магнитное вихревое



Переменное электрическое поле Максвелл назвал током смещения, так как оно, подобно обычному току, вызывает магнитное поле.

Итак, наличие в некоторой точке пространства переменного магнитного или электрического поля вызывает образование совокупности переменных электрического и магнитного полей, называемой электромагнитным полем.

Распространение электромагнитного поля в пространстве называется электромагнитной волной.

Дифференциальные уравнения Максвелла для плоской электромагнитной волны.

где , - магнитная постоянная, магнитная проницаемость вакуума,

, - электрическая постоянная, диэлектрическая проницаемость вакуума.

Решение этих уравнений дает для плоской электромагнитной волны следующие интегралы:

- напряженность электрического поля

- напряженность магнитного поля

где - круговая частота колебаний векторов Е и Н

- скорость распространения электромагнитной волны в среде.

, где ,

с -скорость распространения электромагнитной волны в вакууме, равная скорости света в вакууме.

Энергия электромагнитной волны складывается из энергии электрического поля и энергии магнитного поля.



Плотность потока энергии электромагнитной волны описывается вектором Умова-Пойнтинга. Его значение равно произведению объемной плотности энергии электромагнитного поля на скорость распространения волны и равно ЕН.





ШКАЛА ЭМ ВОЛН. ИСТОЧНИКИ ЭМ ИЗЛУЧЕНИЙ

Название диапазона Длины волн, λ Частоты, ν Источники
Радиоволны Сверхдлинные более 10 км менее 30 кГц Атмосферные и магнитосферные явления. Радиосвязь.
Длинные 10 км — 1 км 30 кГц — 300 кГц
Средние 1 км — 100 м 300 кГц — 3 МГц
Короткие 100 м — 10 м 3 МГц — 30 МГц
Ультракороткие 10 м — 1 мм 30 МГц — 300 ГГц
  Инфракрасное излучение     1 мм — 780 нм     300 ГГц — 429 ТГц   Излучение молекул и атомов при тепловых и электрических воздействиях.
Видимое (оптическое) излучение 780—380 нм 429 ТГц — 750 ТГц
Ультрафиолетовое 380 — 10 нм 7,5·1014 Гц — 3·1016 Гц Излучение атомов под воздействием ускоренных электронов.
  Рентгеновские   10 нм — 5 пм   3·1016 — 6·1019 Гц   Атомные процессы при воздействии ускоренных заряженных частиц.
  Гамма   менее 5 пм   более 6·1019 Гц     Ядерные и космические процессы, радиоактивный распад.





ШКАЛА ЭМ ВОЛН. ВИДИМОЕ ИЗЛУЧЕНИЕ



ВИДИМЫЙ ДИАПАЗОН

Спектральные зависимости относительной чувствительности человеческого глаза для дневного (красная линия) и ночного (синяя линия) зрения.





Основные спектральные цвета и характеристики излучения этих цветов

Цвет Диапазон длин волн, нм Диапазон частот, ТГц Диапазон энергии фотонов, эВ
Фиолетовый 380—440 790—680 2,82—3,26
Синий 440—485 680—620 2,56—2,82
Голубой 485—500 620—600 2,48—2,56
Зелёный 500—565 600—530 2,19—2,48
Жёлтый 565—590 530—510 2,10—2,19
Оранжевый 590—625 510—480 1,98—2,10
Красный 625—740 480—400 1,68—1,98

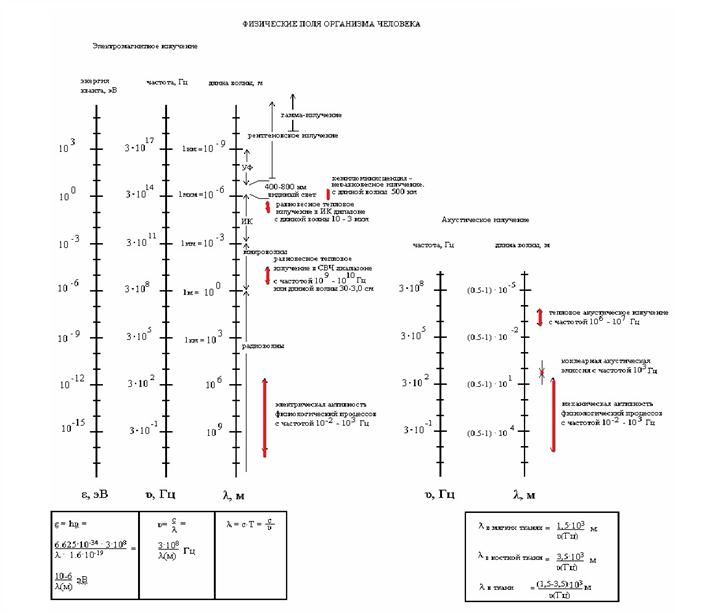

ШКАЛА ЭМ ВОЛН. ФИЗИЧЕСКИЕ ПОЛЯ ОРГАНИЗМА ЧЕЛОВЕКА
