Схема удвоения напряжения

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке 2.5.7.

Рис. 2.5.7. Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя с удвоением напряжения.

На рисунке 2.5.7.:

U₂ - Напряжение вторичной обмотки трансформатора

U_н – Напряжение на нагрузке.

Отличительной особенностью данной схемы является то, что в одном полупериоде переменного напряжения от вторичной обмотки трансформатора “заряжается” один конденсатор, а во втором полупериоде от той же обмотки– другой. Поскольку конденсаторы включены последовательно, то результирующее напряжение на обоих конденсаторах (на нагрузке) в два раза выше, чем можно получить от той же вторичной обмотки в схеме с однополупериодным выпрямителем.

Преимущества: вторичную обмотку трансформатора можно рассчитывать на значительно меньшее напряжение.

Недостатки: значительные токи через вентили выпрямителя, Уровень пульсаций значительно выше, чем в схемах двухполупериодных выпрямителей.

Эта же схема может использоваться еще в двух вариантах, рисунок 2.5,8:

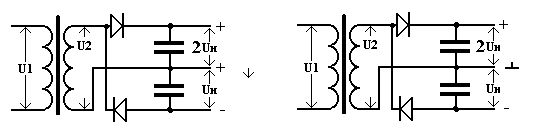

Рис. 2.5.8. Двухполупериодные выпрямители для получения двух напряжений питания одной полярности.

Левая схема предназначена для получения двух напряжений питания одной полярности, правая – для получения двуполярного напряжения с общей точкой.

Во втором варианте схемы характеристики выпрямителя соответствуют характеристикам однополупериодного выпрямителя.
