Задание 4. Для цикла поршневого двигателя внутреннего сгорания с подводом теплоты при υ — const определить параметры характерных для цикла точек
Варианты 1-10
Для цикла поршневого двигателя внутреннего сгорания с подводом теплоты при υ — const определить параметры характерных для цикла точек, количества подведенной и отведенной теплоты, термический КПД цикла и его полезную работу (кДж).
Дано: Р1; t1; ε; λ; k=1,4.
Рабочее тело—воздух. Теплоемкость считать постоянной. Построить цикл в координатах
Р — υ.
Варианты 11-20
Необходимо найти давление и объем в характерных точках цикла двигателя внутреннего сгорания с подводом теплоты при Р - const, а также его термический КПД η1 и полезную работу (кДж). Построить цикл в координатах Р — υ.
Дано: Р1; ε; g; к = 1,4. Диаметр цилиндра d, м. ход поршня S. м. Рабочее тело — воздух. Теплоемкость считать постоянной.
| данные | Варианты | ||||||||||||||
| P1, МПа | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,45 | 0,5 | 0,5 | 0,11 | 0,15 | 0,2 | 0,25 | 0,3 |
| t1, oC | |||||||||||||||
| P3, МПа | |||||||||||||||
| ε | |||||||||||||||
| λ | 1,6 | 1,2 | 1,25 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 3,2 | 2,6 | |||||
| р | 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | ||||||||||
| d, M | 0,3 | 0,2 | 0,15 | 0,15 | 0,13 | ||||||||||
| S, M | 0,25 | 0,2 | 0,2 | 0,18 | 0,15 |
Варианты 21-30
В цикле поршневого двигателя внутреннего сгорания со смешанным подводом теплоты начальное давление Р1 МПа, начальная температура t1 оС, количество подведенной теплоты
Q=1090 кДж. Степень сжатия ε.
Какая часть теплоты должна выделяться в процессе при υ— const, если максимальное давление составляет Р3=Р4 (МПа). Рабочее тело —воздух. Теплоемкость считать постоянной.
| Данные | Вариант | ||||||||||||||
| P1, МПа | 0,35 | 0,4 | 0,45 | 0,5 | 0,2 | 0,09 | 0,08 | 0,1 | 0,15 | 0,2 | 0,25 | 0,3 | 0,25 | 0,15 | 0,09 |
| t1, oC | |||||||||||||||
| P3, МПа | 4,4 | 4,5 | 4,6 | 4,8 | 4,0 | 4,2 | 3,8 | 3,6 | 4,3 | 4,5 | |||||
| ε | |||||||||||||||
| λ | |||||||||||||||
| р | 1,7 | 1,8 | 1,9 | 2,0 | 1,8 | ||||||||||
| d, M | 0,15 | 0,16 | 0,16 | 0,16 | 0,18 | ||||||||||
| S, M | 0,15 | 0,2 | 0,2 | 0,2 | 0,2 |
Методические указания к решению задания 4

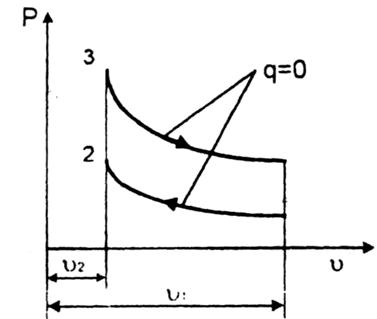

В решении задач вариантов 1-10 рассматривается цикл OТТО —цикл ДВС с подводом теплоты при постоянном объеме. Он состоит из 2-х
адиабат и 2-х изохор.
Характеристиками цикла являются:
| ε = υ1/ υ2 — степень сжатия, |
| λ =P3/P2 — степень повышения давления; |
количество подведенной теплоты
| q1 = Cυ(T3-T2). (кДж/кг); |
количество отведенной теплоты
| q2= C1 (T4-T1) (кДж/кг) |
работа цикла:
| ℓ= q1 — q2 (кДж/кг) |
термический КПД цикла:
| η1 = 1- | |
| ελ- 1 |
зависимость теплоемкости от t0 — const
В решении задач вариантов 11-20 рассчитывается цикл с подводом теплоты при постоянном давлении - цикл Дизеля. Он состоит из двух адиабат, одной изобары, одной изохоры.
Характеристиками цикла являются:
| ε=υ1/υ2 —степень сжатия |
ρ = υ1/υ2 — степень предварительного
расширения;
количество подведенной теплоты в цикле:
| q2=Сp(T3-T2), (кДж/кг); |
количество отведенной теплоты:
| q = Сυ(Т4-Т1),(кДж/кг); |
работа цикла:
| L = q1-q2 (кДж/кг); |
| η1 = 1 - | . | ρk - 1 | |
| εk∙1 | k (ρ – 1) |
термический КПД цикла:
В результате решения строится диаграмма в координатах P — υ. Масшта б выбирается произвольно.
В решении задач вариантов 21-30 рассчитывается смешанный цикл - цикл Тринклера, который состоит из двух адиабат, двух изохор и одной изобары.
Характеристики цикла:
| ε = υ1/υ2; λ = P3/P2; ρ = υ4/υ3 |
количество подведенной теплоты:
q1 =Сυ(Т3 — Т2) + Ср(Т4 — T3),(кДж/кг);
количество отведенной теплоты:
q2 = Cυ (T4 – T1(кДж/кг);
|
| η1 = 1- | · | λρk - 1 | |
| εk – 1 | λ – 1 + k· λ(ρ – 1) |
термический КПД цикла:
Зависимость теплоемкости oт температуры принять постоянной.
В результате решения строится диаграмма в координатах Р — υ. Масштаб выбирается произвольно
