Волоконно-оптичні джгути
Волоконно-оптичні джгути, найчастіше використовувані в приладобудуванні, мають діаметри від 0,5 до 400 мм і довжина від 0,5 до 4000 м і більше. Залежно від призначення, волоконно-оптичні джгути поділяються на наступні основні типи [40]:
Р - джгути з регулярним укладанням волокон, призначені для передачі зображення;
П - джгути для перетворення форми світлового перетину;
Э - гнучкі волоконно-оптичні елементи, склеєні з одного торця;
Э-Л - волоконно-оптичні стрічкові елементи, склеєні на певній довжині;
О - освітлювальні джгути з нерегулярно укладених волокон, призначені для передачі світла у видимій області спектру;
О-С - освітлювальні джгути з нерегулярний укладених волокон, призначені для передачі світла у видимій області спектру без спотворення колірності;
О-ИК - освітлювальні джгути з нерегулярно укладених волокон, призначені для передачі світла в ближній ІЧ-області спектру;
О-ИК-
- освітлювальні джгути з нерегулярно укладених волокон, призначені для передачі світла в ближній ІЧ-області спектру, - стійкі.
Волоконно-оптичні джгути, залежно від форми торця і конструкції наконечника, поставляються в різних виконаннях:
А - круглого перетину без наконечника;
Б - круглого перетину з гладкими циліндровими наконечниками;
В - круглого перетину з фасонними наконечниками;
Т - круглого перетину з тонкостінними наконечниками;
Г - квадратний або прямокутний перетини без наконечника.
Залежно від вигляду захисної оболонки, джгути бувають: Х - в полівінхлоридній оболонці; С - в силіконовій оболонці; М - в металорукаві.
У [40] наведені також відомості про характеристики вітчизняних волоконно-оптичних джгутів різних типів. Зовнішній вигляд деяких джгутів представлений на рисунку 3.18.

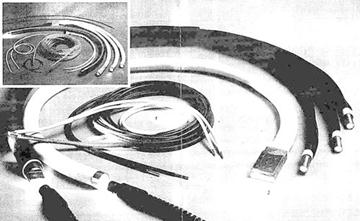

Рис. 3.18. Зовнішній вигляд волоконно-оптичних джгутів, що випускаються ПО "Литкарінський оптико-механічний завод"
У таблицях 3.3, 3.4 наводиться інформація про деякі джгути, вироблювані ПО "Литкарінський оптико-механический завод".
У таблиці 3.5 наведені дані про найбільш поширені джгути для передачі зображення, які використовуються в даний час у вітчизняних ендоскопах [41].
Таблиця 3.3
Гнучкі волоконно-оптичні джгути типу Р з регулярним укладанням волокон (ГВОЖ)
| Характеристика | Значення |
| Числова апертура, не менше | 0,5 |
| Перетин світлового торця джгута: - діаметр, мм - прямокутник із сторонами, мм | від 1,0 до 15,0 від 1,0 до 15,0 |
| Роздільна здатність, мм-1 | до 18,0 |
| Світлопропускання для джгутів завдовжки, %: - до 500 мм - від 500 до 1000 мм - від 1000 до 1400 мм | |
| Температура експлуатації, °С: - виконання I - виконання II | від -50 до +60 від -50 до +200 |
Продовження табл. 3.3
| Щільність скловолокна в джгутах, г/см3 | 2,81 |
| Тип захисної оболонки: полівінілхлоридний, силіконовий, металорукав |
Таблиця 3.4
