Маршрут № 3

Демидовский песчаный карьер

Рисунок 3.18.Геологический разрез Демидовского песчаного карьера.

Карьер находится на расстоянии 8 км от западной части г. Тулы (от стадиона «Металлург»).

В геоморфологическом плане Демидовский песчаный карьер находится на левом склоне реки Бежка.

В геологическом плане пески приурочены к верейскому ярусу C1vr нижнего карбона C1 тульского горизонта C1tl (возраст около 250 мил. Лет). Сверху залегают четвертичные суглинки. В разрезе частично прослеживается верхняя пачка C1tl2.

Карьер работает по добыче песков. Основным потребителем является ООО «Туладорстрой». Производительная мощность карьера составляет около 750000 м^ъ в год. В зимнее время добыча не ведется. Себестоимость 1 м³ - 125 руб.

Пески кварцевые (Si0₂). Пески - осадочная горная порода. Класс - песчаные. Структура - мелкозернистая. Текстура - рыхлая. Используется при подсыпке балластного слоя дороги. Коэффициент фильтрации около 1 м в сутки.

Тульский горизонт подразделяется на две пачки: нижнюю, которая представлена исключительно мелкими песками C1tl и верхнюю C1tl2, в которой переслаиваются пески, глина и 2-3 слоя тульского известняка. Изветчики представляются одной плитой мощностью до 1,5 м.

Общая мощность достигает 30 м. тульские отложения перекрыты четвертичными суглинками Q. В настоящие время разработка песков ведется в северном борту одним добычным уступом и одним вскрышным уступом. Песок добывается экскаватором типа ЭКГ, грузится на КАМАЗы, МАЗы и отправляется потребителю. На вскрышном уступе суглинки экспортируются экскаватором типа «Драглайн». Эти суглинки должны рекультивироваться.
на рисунке 3.19 показан Cхематичный разрез Демидовского карьера.

Рисунок 3.19.Cхематичный разрез Демидовского карьера.

В бортах карьера снизу вверх открыты следующие отложения:

Первый слой - в нижнем уступе, который в настоящее время не разрабатывается; в бортах видны неравномерно - ожелезненные мелкозернистые пески. Ожелезнение связано с окислением сульфатов железа. В основании нижнего уступа примерно на уровне его бровки складируются вскрытые породы с целью рекультивации выработанного производства. Здесь видны песчаные породы и серые глины. Поверхность отвала относительно ровная. Мощность слоя - 3,5-4 м.

Второй слой - светло-серые, мелкозернистые пески с нечеткой слоистостью и слабым озеленением, местами заметны признаки косой, «диагональной» слоистости руслового типа. Слойки в косых сериях наклонены к югу. Примерно в средней части уступа в песках прослеживается свело-серый, слабопесчаный слой глины мощностью до 1,5 м. в верхней части заметны включения «обломков» глины в песке. Мощность слоя - 1-8 м.

Третий слой - еще боле светлые, ограниченно вскрытые, тонкозернистые пески. В песках видны горизонтальные серии толщиной от 15 до 40 см. В сериях также просматривается косая наклонная сложность в южном направлении. Основание почти везде закрыто осыпью. Мощность слоя - 5-6 м. добываемые здесь пески используются строительными организациями города Тулы для штукатурных и кладочных растворов. Пески не вполне соответствуют требованиям по гранулометричности состава, поэтому их использование сопровождается повышенным расходом цемента (до 20-25%).

Четвертый слой - светло-серые, мелкозернистые глинистые пески, местами каменистые. Вблизи верхней границы слоя (0.5 м) в песках наблюдается отпечатки морских растений. Мощность слоя - до 3 м.

Пятый слой - известняк серый, средней крепости, на поверхности глыб выветренный. Залегает в виде сплошной плиты, расчерченной вертикальными трещинами. Мощность слоя 1,2 м.

Шестой слой - серая глина со слабым синеватым оттенком, слабо оливритовая с мелкими частичками слюды, слоистость горизонтальная, топкая, неравномерная, в сухом состоянии глина раскалывается на плиточки толщиной 1-1,5 см. Мощность слоя - 1,5 м.

Седьмой слой ~ песок желтовато-бурый, мелкозернистый, сильно глинистый. Слоистость песка неравномерная, включает прослойки свело серой пластичной глины. По слоям наблюдается неравномерное ожелезнение. На поверхности этого слоя у основания верхнего подступа вскрыши видны скопления обломков бурого железняка, а также скопления пестроцветной глины, охристо-желтоватого и серовато-красного тонов, связанные с окислами сульфидов в глинистых породах.

Восьмой слой - в верхнем подступе над осыпью виден буровато-желтый мелкозернистый оливрит. Мощность слоя - 0.4 м.

Девятый слой - суглинок желто-бурый и бурый пылеватый, довольно пористый, местами оглиненный. Нечеткими прослоями, местами окрашен в буровато-черный цвет (гидроксид железа и марганца)

Десятый слой – почвенно-растительный слой (оподзоленный чернозем). Вблизи верхней границе слоя (около 0,5 м) в песках наблюдается отчётливые отпечатки корней растений (вертикальные).
Далее представлены снимки с Демидовского карьера (рисунок 3.20-3.23).

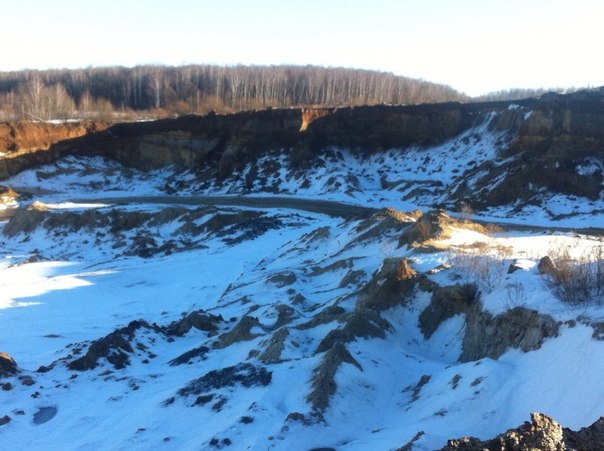

Рисунок 3.20. Демидовский песчаный карьер

Рисунок 3.21. Слоистость

Рисунок 3.22. Демидовский песчаный карьер Рисунок 3.23.Демидовский песчаный карьер

4.Музей эталонных образцов Тульского НИГП

21 января 2015 года наша группа посетила Тульское НИГП, в котором находится Федеральный Фонд эталонов руд. Там имеется около 14000 образцов горных пород из 250 разных месторождений. Экскурсию для нас провел ХЗ, проработавший 65 лет в сфере горного дела. Он начал экскурсию с золотосодержащих руд. Как мы знаем, золото - очень драгоценный материал, поэтому его добыча ведется тщательно. ХЗ показал много образцов, в которых содержится золото, а также показал муляж " Большого треугольника " - золотого самородка весом 36,2 кг, найденного на Урале в долине реки Миасс. В каждом месторождении содержание золота в минералах разная. Так, если в одном месторождении его 0,6 грамм/тонна, то в другом месторождении количество золота достигает 40 г/т. Ниже приведены снимки золотосодержащих руд Рисунок 4.1 Музей     Далее ХЗ показал нам минералы, содержащие цинк. Они по весу достаточно тяжелые. Рисунок 4.2 Музей Следующие образцы были добыты из Кольской сверхглубокой скважины. Пробурена Научно-производственным центром «Недра». Находится в Мурманской области, в 10 километрах к западу от города Заполярный. Скважина заложена в северо-восточной части Балтийского щита, в области сочленения рудоносных докембрийских структур, типичных для фундаментов древних платформ. Её глубина составляет 12 262 метра; диаметр верхней части — 92 см, диаметр нижней части — 21,5 см.В отличие от других сверхглубоких скважин, которые бурились для добычи нефти или геологоразведочных работ, СГ-3 была пробурена исключительно с научно-исследовательскими целями в том месте, где граница Мохоровичича подходит близко к поверхности Земли. Далее нам показали разновидности колчеданов и минералы, содержащие медь. ХЗ показал нам такую интересную породу, как малахит. Он образует зелёные массы натёчной формы с радиально-волокнистым строением. Используется для поделок, раньше — для добычи меди. Формы выделений малахита в природе на редкость разнообразны. Хорошо образованные кристаллы весьма редки и всегда мелки, имеют столбчатый, пластинчатый, игольчатый вид, имеют тенденцию к расщеплению с образованием пучков, пушистых шариков, расщеплённых наподобие розетки «сферокристаллов», сферолитов и их эксцентрических разновидностей — «сфероидолитов» и гроздьевидных «сфероидолитовых дендритов». Наиболее характерны и общеизвестны сферолитовые тонковолокнистые концентрически-зональные почковидные формы агрегатов, дающие на полированном срезе причудливый красивый рисунок. Они растут из сильнопересыщенных неравновесных растворов. Иногда встречается в виде псевдосталактитов. Также в виде прожилков, примазок, зернистых и грубо-шестоватых агрегатов. Следующими образцами, которые мы увидели, были никелевые руды. В добыче никеля принимало участие огромное количество человек. вскоре там возник город Норильск и Норильский горно-металлургический комбинат, которым руководил А.П. Завенягин. Рисунок 4.3 Музей Далее мы отправились в следующий зал, где увидели много разных горных пород, таких как сера, биотит мусковит, габбро и Рисунок 4.4 Музей Рисунок 4.5 Музей   Последний зал, который мы посетили, был не таким большим как два предыдущих, но довольно насыщенным. В нем были собраны образцы, которые можно встретить на территории Тульской области. Тульская земля занимает далеко не последнее место среди других областей страны по богатству полезных ископаемых. Горные предприятия области добывают значительном количестве уголь, гипс, соль, известняк, глину и ряд других полезных ископаемых. В недавнем прошлом шла добыча железных руд и фосфоритов. Запасы полезных ископаемых у нас велики и уникальны. Угля, например, хватит, по прогнозам специалистов, на 75 лет интенсивной добычи. Такого ценнейшего материала, как гипс, на 200 лет. Есть мощные залежи огнеупорной глины, фосфоритов, глауконитовых песков, глинозема с высоким содержанием алюминия и прочих полезных ископаемых. Горнодобывающий потенциал Тульской области превышает потенциал десяти близлежащих областей Центральной России вместе взятых.
