Експериментальна частина. Роботу виконують на оптичній лаві, на якій розміщені на підставках необхідні оптичні елементи

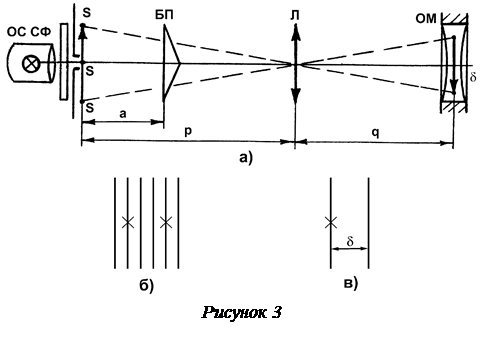

Роботу виконують на оптичній лаві, на якій розміщені на підставках необхідні оптичні елементи. Послідовність розташування елементів на лаві показана на рисунку 3, а. Світловий промінь від освітлювача ОС проходить світлофільтр СФ і падає на вузьку вертикальну щілину S, ширину якої можна плавно змінювати. На відстані 20 – 30 см від щілини знаходиться біпризма БП, положення якої можна відрегулювати так, щоб ребро тупого кута її було паралельне щілині. На протилежному кінці лави знаходиться окулярний мікрометр ОМ, за допомогою якого спостерігають інтерференційну картину та виконують необхідні вимірювання. Крім того, між біпризмою та окулярним мікрометром при необхідності можна встановити збиральну лінзу Л.

В полі зору окулярного мікрометра знаходиться перехрестя двох взаємно-перпендикулярних візирних ліній, які проходять під кутом 45° до вертикалі (рисунок 3, б). При повороті барабана окулярного мікрометра на один оберт, тобто на 360°, перехрестя переміщується в горизонтальному напрямку на відстань 1 мм. Ціна поділки барабана окулярного мікрометра

При виконанні роботи окулярний мікрометр застосовується як для вимірювань ширини інтерференційних смуг DY, так і для визначення відстані d між уявними джерелами S₁ та S_2. В останньому випадку між біпризмою та окулярним мікрометром треба встановити збиральну лінзу і знайти таке її положення, при якому в полі зору окуляра будуть спостерігатися дві чіткі паралельні вертикальні лінії – зображення уявних джерел (рисунок 3, в). Користуючись окуляр-мікрометром, вимірюють відстань d між цими зображеннями, а потім визначають відстань d, беручи до уваги відому формулу збільшення лінзи:

де p та q – відстані від лінзи до щілини та окуляр-мікрометра відповідно (рисунок 3, а). Враховуючи сказане, формула (5) для визначення довжини світлової хвилі набуває вигляду:

(7)

де p + q = L – відстань від щілини до окуляра.2)
