Общие сведения. Погрешность базирования, εб – отклонение фактически достигнуто­го положения заготовки или изделия от требуемого при базировании

Погрешность базирования, ε _б – отклонение фактически достигнуто­го положения заготовки или изделия от требуемого при базировании. Однако необходимо особо подчеркнуть, что погрешность базирова­ния имеет место только при работе на настроенных станках, т. е. когда партия заготовок обрабатывается при неизменном (заранее установ­ленном) относительном положении инструмента и заготовок.

В случае несовпадения измерительных (ИБ) и технологических баз (ТБ) возникает погрешность базирования. Поскольку базирование является составной частью установки заготовки на станке, то величина погрешности базирования ε _б не должна превышать 0,2…0,3 допуска Т на соответствующий обрабатываемый размер детали. В противном случае данный способ базирования неприемлем.

Величина погрешности базирования, ε _б равна сум­ме погрешностей размеров, соединяю­щих измерительные и технологические базы. Формулы для расчета погрешности базирования для некоторых схем уста­новки приведены на рис. 4.1.

Для других схем формулы приве­дены в справочниках технолога машиностроителя. Следует отметить, что погрешность базирования (как, впрочем, и любая другая погрешность) рассчитывается для конкретных размеров и технических требований.

Погрешность базирования равна нулю (ε _б = 0) в следующих случаях:

– при совмещении технологи­ческой базы с измерительной (рис. 4.1, а);

– для размеров, получаемых мерным инструментом или блоком инструментов;

– для диаметральных размеров;

–при работеметодом пробных рабочих ходов ипромеров, т. е. когда настройка положения инструмента производится для каждой заготовки (случай работы на ненастроен­ном станке).

Для соблюдения принципа постоянства баз, т. е. использования на всех основных операциях одних и тех же баз, часто создают технологические базы, не имеющие конструкторского назна­чения (например, центровые гнезда у валов и др.).

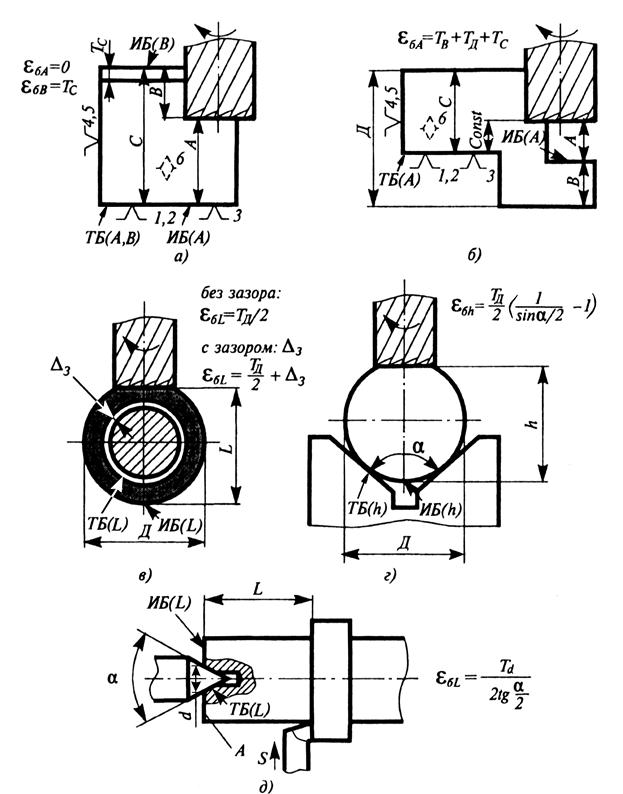

Рис. 4.1. Погрешности базирования при различных схемах установки:

а, б – на плоские поверхности; в – на оправку; г – в призму; д – в центрах
