Моделирование в Simulink

Пользуясь средствами MatLab Simulink смоделируем трехфазный мостовой управляемый выпрямитель. Изображенная на рис.1.1 виртуальная лабораторная установка содержит:

1. Источник трёхфазного синусоидального напряжения.

2. Трёхфазный трансформатор (Transformer).

3. Тиристоры (VS).

4. Активно-индуктивную нагрузку (R, L).

5. Измерители мгновенных токов в источнике питания и нагрузке.

6. Измеритель мгновенного напряжения на нагрузке.

7. Систему управления с генератором управляющих импульсов (Synchronized 6-Pulse Generator).

8. Блоки для измерения тока сети и нагрузки и напряжения на нагрузке (Fourier).

9. Блок для наблюдения осциллограмм токов и напряжений (Scope).

10. Блоки для измерения токов и напряжений (Display).

Рис. 1.1 Схема трехфазного мостового управляемого выпрямителя.

С помощью блока Scope можно просмотреть осциллограммы токов и напряжений в различных элементах схемы, которые изображены на Рис.1.2. и

Рис. 1.3. при угле управления α = 5º и α = 0º соответственно.

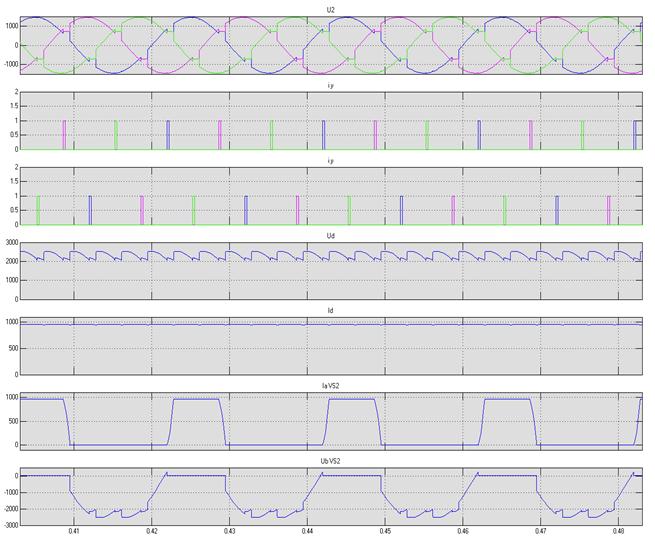

Рис.1.2 Осциллограммы токов и напряжений при α = 5º

Рис.1.3. Осциллограммы токов и напряжений при α = 0º
