Упражнение 3.13

На рис. 3.13 приведен геологический разрез через хр. Каратау (по М. Гзовскому).

Определить:

1. тип разломов,

2. видимую амплитуду смещения по разломам.

Рис. 3.13. Схематический геологический разрез к упражнению 3.13.

Упражнение 3.14

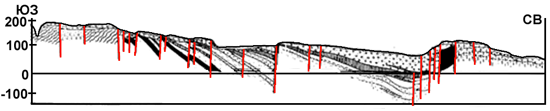

На рис. 3.14. приведен геологический разрез через Рурский бассейн (по Л. Ахорнеру).

Определить:

1. тип разломов,

2. видимую амплитуду смещения по разломам.

Рис. 3.14. Схематический геологический разрез к упражнению 3.14.

Упражнение 3.15

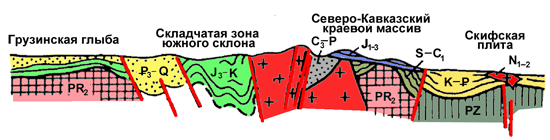

На рис. 3.15. приведен принципиальный тектонический разрез мегантиклинория Большого Кавказа (по Г.Леонову).

1. Определить тип разломов,

2. Назвать структурную форму, образованную таким сочетанием разломов и блоков между ними.

Рис. 3.15. Схематический тектонический разрез к упражнению 3.15.
