На нормальнонетоковедущие части

Защитное заземление (рис. 3.17) — это преднамеренное электрическое соединение с землей или с ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Назначение защитного заземления — устранение опасности поражения людей электрическим током при появлении напряжения на конструктивных частях электрооборудования, тоесть при замыкании на корпус. Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленного замыканием на корпус. Это достигается снижением потенциала

заземленного оборудования, а также выравниванием потенциалов за счет поднимания потенциала основы, на которой стоит человек, к потенциалу, близкому по значению к потенциалу заземленного оборудования.

а б

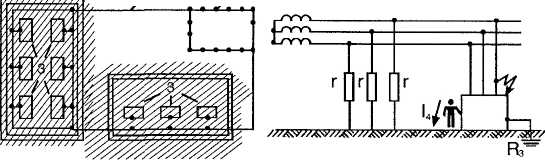

Рис. 3.17. Защитное заземление

а — устройство выносного заземления (1 — заземлители; 2 — соединительный проводник;

3 — заземляемое оборудование); б — схема прикосновения человека к корпусу при выносном

заземлении и замыкании фазы на корпус

Область применения защитного заземления — трехфазные сети напряжением до 1000 В с любым режимом нейтрали.

Заземляющее устройство — это совокупность конструктивно объединенных заземляющих проводников и заземлителя.

Заземляющий проводник — это проводник, который соединяет заземляемые объекты с заземлителем. Если заземляющий проводник имеет два или больше ответвлений, то он называется магистралью заземления.

Заземлитель — это совокупность объединенных проводников, которые находятся в контакте с землей или с ее эквивалентом. Различают заземлители искусственные, предназначенные исключительно для заземления, и естественные металлические предметы, которые находятся в земле.

В качестве искусственных заземлителей применяют вертикальные и горизонтальные электроды. В качестве вертикальных электродов используют стальные трубы диаметром 3—5 см и стальные уголки размером от 40x40 до 60x60 мм длиной 2,5—3 м. Можно также использовать стальной кругляк диаметром 10—12 мм. Для соединения вертикальных электродов используют ленточную сталь сечением не менее 4x12 мм и сталь круглого сечения диаметром не менее 6 мм. Для установки вертикальных заземлителей предварительно роют траншею глубиной 0,7— 0,8 м, потом при помощи механизмов забивают трубы или уголки.
