Часть С

С-1.

1.Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

По паспортным данным двигателя постоянного тока , , об/мин, Определить скорость холостого хода.

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

Запуск второго двигателя возможен, если работает первый

С-3.

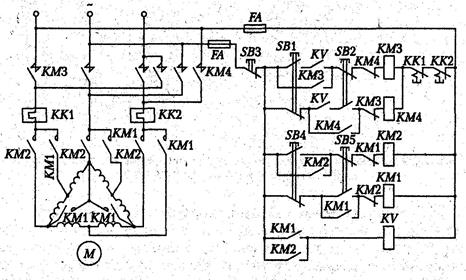

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №3

Часть А

Укажите номер правильного ответа

А-1. Характеристика перехода работы двигателя постоянного тока параллельного возбуждения из точки 1 в точку 2 соответствует электромагнитному:

1) рекуперативному торможению;

2) динамическому торможению;

3) торможению противовключением.

А-2. Большему насыщению магнитной цепи синхронного генератора соответствует точка характеристики холостого хода:

1)А

2)В

3) С

4) О

А-3. В опыте холостого хода трансформатора можно пренебречь потерями мощности в сопротивлении обмоток из-за:

1) большого сопротивления обмоток;

2) малого магнитного потока;

3) большого потока рассеяния;

4) незначительного тока холостого хода.

А-4. Синхронная машина:

1) всегда потребляет из сети реактивную мощность;

2) всегда отдаёт в сеть реактивную мощность;

3) может, как отдавать в сеть, так и потреблять из сети реактивную мощность в зависимости от значения тока возбуждения

А-5. Моменты, развиваемые двигателем при работе в точках 1, 2, 3 для приведенных механических характеристик находятся в соотношении:

А-6. Установившийся ток короткого замыкания синхронных генераторов при неизменном токе возбуждения:

1) близок по значению к номинальному току

2) равен нулю

3) многократно превышает номинальный ток

4) равен номинальному току.

А-7. Для создания вращающегося магнитного поля в трёхфазных машинах необходимо:

1) расположить обмотки по окружности статора

2) выполнить сдвиг токов в фазах на 120 электрических градусов во времени

3) осуществить сдвиг начала обмоток на 180 электрических градусов в пространстве

4) выполнить сдвиг токов на фазах на 90 электрических градусов во времени

5) сместить обмотки на 120 электрических градусов в пространстве

А-8. Временная диаграмма магнитных потоков трансформатора правильно изображена на рисунке:

А-9. Электромагнитная схема синхронного генератора изображена на рисунке:

А-10. Уменьшить пусковой ток и одновременно увеличить пусковой момент возможно при включении асинхронного двигателя по схеме:

1) 1

2) 2

3) 3

4) 1 и 2

А-11. Уравнение движения электропривода имеет вид:

1) А_д-А_с= j ;

2) M_д-M_с= j

3) P_д-P_с= j

4) I_д-I_с= j

А-12. Семейство механических характеристик двигателя постоянного тока независимого возбуждения получено способом регулирования частоты вращения с помощью:

1) резистора в якорной цепи;

2) напряжения на якоре;

3) тока возбуждения;

4) магнитного потока.

А-13.Недопустимо включать без нагрузки двигатель постоянного тока:

1) независимого возбуждения;

2) параллельного возбуждения;

3) последовательного возбуждения;

4) смешанного возбуждения.

А-14.Момент и подача вентилятора пропорциональны:

1) напряжению сети;

2) току в обмотке;

3) частоте питающей сети;

4) угловой скорости.

А-15.Зависимость между коэффициентами тепловой Р_т и механической Р_м перегрузки имеет вид:

1) ;

2) ;

3) ;

4) ;

5) ;

Часть В

Установите соответствие

В-1. Соответствие между внешними характеристиками синхронного генератора и характером нагрузки

Вид характеристики	Характер нагрузки
	3) 2) 1)	А. Емкостная нагрузка
Б. Индуктивная нагрузка
В. Активная нагрузка

Дополните

В-2. Электромагнитный момент синхронного двигателя ___________ напряжению сети.

в

В-3. Механической характеристикой электродвигателя называется зависимость _________.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Определить синхронную частоту вращения электродвигателя если частота питающей сети 50Гц и число пар полюсов Р=3

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

Сигнальная лампа загорается при включении двух двигателей

С-3.

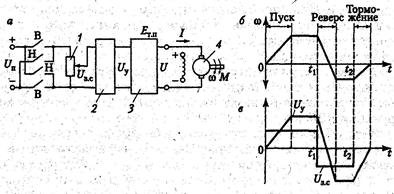

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №4

Часть А

Укажите номер правильного ответа

А-1. Приведенная скоростная характеристика п=/(1_я) соответствует двигателю постоянного тока:

1) параллельного возбуждения;

2) смешанного возбуждения;

3) последовательного возбуждения.

А-2. Кривая i=f(t) машины постоянного тока, приведенная на рисунке, соответствует:

1) ускоренной коммутации;

2) замедленной коммутации;

3) линейной коммутации.

А-3. При перемещении движка автотрансформатора вверх токи I₁, I₂, I₃ будут изменяться следующим образом:

1) Ii увеличится, а I₂, I₃ уменьшатся;

2) I₁, I₂ уменьшатся, а I₃ увеличится;

3) I₁, I₂, I₃ увеличатся;

4) I₁, I₂, I₃ уменьшатся.

А-4. Явнополюсные синхронные генераторы отличаются от неявнополюсных:

1) отсутствием обмотки возбуждения;

2) расположением обмотки возбуждения;

3) конструкцией ротора;

4) режимом работы.

А-5. Перед пуском двигателя движки реостатов должны быть установлены, как показано на рисунке:

А-6. Перегрузочная способность синхронных генераторов:

1) зависит от тока возбуждения;

2) не зависит от тока возбуждения;

3) зависит от мощности генератора;

4) зависит от тока якоря.

А-7. КПД трансформатора будет максимален когда:

1) ток вторичной обмотки равен нулю;

2) переменные потери равны постоянным потерям;

3) потери в стали будут минимальными;

4) потери в меди будут минимальными.

А-8. Векторная диаграмма магнитных потоков трансформатора правильно изображена на рисунке:

А-9. Режим работы, при котором ротор подключенной к сети асинхронной машины вращается против вращения поля, называется:

1) генераторным режимом;

2) режимом противовключения;

3) двигательным режимом;

4) трансформаторным режимом.

А-10. На рисунке показан способ регулирования частоты вращения двигателя постоянного тока параллельного возбуждения изменением ….

1) сопротивления R_E в цепи возбуждения;

2) сопротивления в цепи якоря;

3) напряжения

4) сопротивления.

А-11. Механическая характеристика асинхронного двигателя при динамическом торможении выглядит:

1) а;

2) б;

3) в;

4) г.

А-12. Семейство механических характеристик двигателя постоянного тока независимого возбуждения получено:

1) с помощью резистора в якорной цепи;

2) с помощью напряжения на якоре;

3) с помощью тока возбуждения;

4) с помощью магнитного потока.

А-13.Режим торможения, характеризующийся подачей постоянного тока на статорную обмотку асинхронного двигателя, называется:

1) генераторным;

2) динамическим;

3) противовключения;

4) рекуперативным.

А-14. Кормоприготовительные машины запускают в режиме:

1) холостого хода;

2) под нагрузкой;

3) с минимальной нагрузкой;

4) с максимальной нагрузкой.

А-15.Эквивалентная мощность для ступенчатого графика нагрузки определяется выражением:

1)

2)

3)

4)

Часть В

Установите соответствие

В-1. Соответствие между электрической машиной и скольжением

Дополните

В-2. Угловой характеристикой синхронного генератора при его работе на сеть называется зависимость электромагнитной ______________синхронного генератора от угла 0 при U_C =const, f=const, i_в =const.

В-3. В электроприводе самыми длительными переходными процессами являются _____________.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9.

Определить: Момент на валу при номинальной нагрузке М_Н

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

Запуск третьего двигателя возможен, если работает хотя бы один из.двух первых (1-й или 2-й)

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №5

Часть А

Укажите номер правильного ответа

А-1. Схеме внешних соединений соответствует способ соединения обмоток трёхфазного трансформатора под номером:

А-2. Электромагнитная схема асинхронного двигателя показана на рисунке:

А-3. График зависимости КПД трансформатора от коэффициента нагрузки показан на рисунке:

А-4. Асинхронный пуск синхронного двигателя возможен:

1. при помощи асинхронного двигателя;

2. при наличии в полюсных наконечниках ротора пусковой обмотки;

3. при наличии пусковой ёмкости в одной из обмоток;

4. при наличии вспомогательного двигателя.

А-5. Обмотка возбуждения ОВ на время пуска синхронного двигателя замыкается на сопротивление r с целью:

1. увеличения начального пускового момента;

2. увеличения максимального момента при пуске;

3. предотвращения пробоя изоляции обмотки возбуждения из-за перенапряжения;

4. уменьшения максимального момента при пуске.

А-6. Приведенная скоростная характеристика п=/(1_я) соответствует двигателю постоянного тока:

1) параллельного возбуждения;

2) смешанного возбуждения;

3) последовательного возбуждения.

А-7. Кривая i=f(t) машины постоянного тока, приведенная на рисунке, соответствует:

1) ускоренной коммутации;

2) замедленной коммутации;

3) линейной коммутации.

А-8. При перемещении движка автотрансформатора вверх токи I₁, I₂, I₃ будут изменяться следующим образом:

1) Ii увеличится, а I₂, I₃ уменьшатся;

2) I₁, I₂ уменьшатся, а I₃ увеличится;

3) I₁, I₂, I₃ увеличатся;

4) I₁, I₂, I₃ уменьшатся.

Укажите номера двух правильных ответов

А-9. Для реверсирования двигателя постоянного тока необходимо:

1) поменять две фазы местами;

2) изменить направление тока в якоре;

3) выключить нагрузку;

4) изменить направление тока в обмотке возбуждения;

5) изменить сопротивление обмотки возбуждения.

Укажите номера трех правильных ответов

А-10. Регулирование частоты вращения двигателя постоянного тока осуществляется изменением:

1) напряжения на якоре;

2) тока возбуждения;

3) частоты тока;

4) сопротивления реостата в цепи якоря;

5) числа пар полюсов.

А-11. Механическая характеристика, соответствующая схеме включения двигателя постоянного тока последовательного возбуждения при замыкании контактов КМ1 и размыкании контактов КМ2, обозначена буквой

1) а; 2) б; 3) в; 4) г.

А-12. К аппаратам автоматического управления работой электродвигателем относятся:

1) рубильники;

2) магнитные пускатели;

3) контроллеры;

4) пакетные выключатели.

А-13. При работе асинхронного двигателя в режиме торможения с отдачейэнергии в сеть скольжение должно быть:

1) S > 1;

2) S< 1;

3) 0< S< 1;

4) S = 0.

А-14. Перегрузочную способность асинхронного электродвигателя характеризует точка:

1) а;

2) б;

3) в;

4) г;

5) д.

А-15. Уравнение движения электропривода имеет вид:

1) А_д-А_с= j ;

2) M_д-M_с= j

3) P_д-P_с= j

4) I_д-I_с= j

Часть В

Установите соответствие

В-1. Соответствие между названиями характеристик синхронного генератора и их аналитическими выражениями

Дополните

В-2. Механической характеристикой двигателя постоянного тока называется зависимость частоты вращения от _______________ на валу якоря.

В-3. При выборе электрической машины для привода по мощности в первую очередь рассматривается условие обеспечения ______________________ нагрева.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9. Момент на валу при номинальной нагрузке

Определить: Максимальный момент

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

Запуск второго двигателя возможен, если не работает первый

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №6

Часть А

Укажите номер правильного ответа

А-1. Установившийся ток короткого замыкания синхронных генераторов при неизменном токе возбуждения:

1. близок по значению к номинальному току

2. равен нулю

3. многократно превышает номинальный ток

4. равен номинальному току.

А-2. Для создания вращающегося магнитного поля в трёхфазных машинах необходимо:

1. расположить обмотки по окружности статора

2. выполнить сдвиг токов в фазах на 120 электрических градусов во времени

3. осуществить сдвиг начала обмоток на 180 электрических градусов в пространстве

4. выполнить сдвиг токов на фазах на 90 электрических градусов во времени

5. сместить обмотки на 120 электрических градусов в пространстве

А-3. Временная диаграмма магнитных потоков трансформатора правильно изображена на рисунке:

А-4. Электромагнитная схема синхронного генератора изображена на рисунке:

А-5. Уменьшить пусковой ток и одновременно увеличить пусковой момент возможно при включении асинхронного двигателя по схеме:

1. 1

2. 2

3. 3

4. 1 и 2

А-6. На рисунке изображена машина постоянного тока:

1) с параллельным возбуждением;

2) с последовательным возбуждением;

3) со смешанным возбуждением.

А-7. Листы магнитопровода трансформатора собирают внахлест:

1) для уменьшения потерь в магнитопроводе;

2) для уменьшения потерь в обмотках;

3) для увеличения магнитного потока;

4) для удобства сборки.

А-8. Двигатели с глубокопазным ротором применяются для:

1) повышения к.п.д.;

2) улучшения пусковых характеристик;

3) регулирования частоты вращения;

4) повышения Cos φ.

Укажите номера двух правильных ответов

А-9. В синхронном двигателе ротор может быть:

1) явнополюсным;

2) неметаллическим;

3) неявнополюсным;

4) фазным;

5) синхронным.

Укажите номера трех правильных ответов

А-10. Возможные режимы электрического торможения двигателя постоянного тока:

1) импульсный;

2) рекуперативный;

3) противовключения;

4) динамический;

5) свободный выбег.

Укажите номер правильного ответа

А-11.Потери энергии при динамическом торможении асинхронного двигателя вхолостую ΔАт.д. и при торможении противовключением вхолостую ΔАт.п. от ω=ωо до ω=0 находятся в соотношении:

1) ∆А_м.д.= ∆А_м.n.;

2) ∆А_м.д.= ∆А_м.n. /2;

3) ∆А_м.д.= ∆А_м.n./3

4) ∆А_м.д.= ∆А_м.n./4

А-12.Для регулирования скорости двигателя постоянного тока последовательного возбуждения вверх от номинала используется схема:

1) а; 2) б; 3) в; 4) г.

А-13.Уравнение движения электропривода имеет вид:

1) А_д-А_с= j ;

2) M_д-M_с= j

3) P_д-P_с= j

4) I_д-I_с= j

А-14. Механическая характеристика асинхронного двигателя при динамическом торможении выглядит:

1) а;

2) б;

3) в;

4) г.

Укажите номера двух правильных ответов

А-15.На жесткость механических характеристик двигателя постоянного тока независимого возбуждения влияют:

1) сопротивление цепи якоря;

2) напряжение, приложенное к якорю;

3) ток обмотки возбуждения;

4) коэффициент полезного действия;

5) мощность двигателя постоянного тока.

Часть В

Установите соответствие

В-1. Соответствие между уравнением и типом электрической машины

Уравнение электрического равновесия	Электрический генератор (двигатель)
	А. Явнополюсный синхронный генератор
	Б. Явнополюсный синхронный двигатель
	В. Неявнополюсный синхронный двигатель
	Г. Неявнополюсный синхронный генератор

Дополните

В-2. При разъяснении принципа действия асинхронного двигателя используют следующее правило: правило ____________________ для определения направления Э. Д. С. с током.

В-3. Для увеличения пускового момента АД с фазным ротором необходимо ввести сопротивление в цепь _____________________.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт;

n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9. Момент на валу при номинальной нагрузке

Определить: Пусковой момент

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

При включении первого двигателя загорается сигнальная лампа и звенит звонок. После включения второго двигателя первый продолжает работать, звонок отключается, лампа горит

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №7

Часть А

Укажите номер правильного ответа

А-1. Перегрузочная способность синхронных генераторов:

1. зависит от тока возбуждения;

2. не зависит от тока возбуждения;

3. зависит от мощности генератора;

4. зависит от тока якоря.

А-2. КПД трансформатора будет максимален когда:

1. ток вторичной обмотки равен нулю;

2. переменные потери равны постоянным потерям;

3. потери в стали будут минимальными;

4. потери в меди будут минимальными.

А-3. Векторная диаграмма магнитных потоков трансформатора правильно изображена на рисунке:

А-4. Режим работы, при котором ротор подключенной к сети асинхронной машины вращается против вращения поля, называется:

1. генераторным режимом;

2. режимом противовключения;

3. двигательным режимом;

4. трансформаторным режимом.

А-5. На рисунке показан способ регулирования частоты вращения двигателя постоянного тока параллельного возбуждения изменением ….

1. сопротивления R_E в цепи возбуждения;

2. сопротивления в цепи якоря;

3. напряжения

4. сопротивления.

А-6. КПД трансформатора будет максимальным при значении коэффициента нагрузки К_нг, равном:

А-7. Схеме внешних соединений, показанной на рисунке, соответствует способ соединения обмоток трёхфазного трансформатора:

А-8. Реакцией якоря машины постоянного тока называется:

1) уменьшение частоты вращения при увеличении нагрузки;

2) воздействие поля якоря на основное магнитное поле;

3) возрастание потерь в якоре при увеличении нагрузки;

4) уменьшение основного магнитного потока.

Укажите номера двух правильных ответов

А-9. Основными типами однослойных обмоток асинхронной машины являются:

1) шаблонные

2) волновые

3) концентрические

4) петлевые

5) с укороченным шагом

6) со скосом пазов.

Укажите номера трех правильных ответов

А-10. Основные схемы включения трехфазного трансформатора:

1) треугольник

2) звезда

3) зигзаг

4) звезда-зигзаг

5) треугольник-звезда.

Укажите номер правильного ответа

А-11.Внутреннее сопротивление якоря двигателя постоянного тока ориентировочно можно определить по формуле:

1) R_я≈0.5(1-η_н) U_н /I_н

2) R_я≈2(1-η_н) U_н /I_н

3) R_я≈(U_нI_н - P_н)/2I_н

А-12. Правильному выбору электродвигателя по нагреву соответствует условие:

1) τ_max ≤ τ_доп

2) τ_max > τ_доп

3) τ_max =(3..4) τ_доп

4) τ_max = 0,5 τ_доп

А-13.Механическая характеристика двигателя постоянного тока независимого возбуждения имеет вид:

1) а;

2) е;

3) г;

4) д.

А-14. Перегрузочную способность асинхронного электродвигателя характеризует точка:

1) а;

2) б;

3) в;

4) г;

5) д.

Укажите номера двух правильных ответов

А-15.Естественная механическая характеристика асинхронного электродвигателя характеризуется номинальными параметрами сети:

1) с дополнительными резисторами в статорной цепи;

2) с дополнительными резисторами в роторной цепи;

3) без дополнительных сопротивлений в статорной цепи;

4) без дополнительных сопротивлений в роторной цепи;

5) ненормальное включение двигателя.

Часть В

Установите соответствие

В-1. Соответствие между внешними характеристиками синхронного генератора и характером нагрузки

Вид характеристики	Характер нагрузки
	3) 2) 1)	А. Емкостная нагрузка
Б. Индуктивная нагрузка
В. Активная нагрузка

В-2. Отношение разности частот вращения магнитного поля статора и ротора к частоте вращения магнитного поля статора называется ______________.

В-3. В электроприводе самыми длительными переходными процессами являются ________.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимально­го момента М_мах/М_Н=1,9.

Определить: Номинальный ток при соединении обмотки статора «звездой»

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

При включении первого двигателя загорается сигнальная лампа; при включении второго - звенит звонок; при включении третьего - лампа и звонок отключаются

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №8

Часть А

Укажите номер правильного ответа

А-1. Токи возбуждения синхронного двигателя для изображенных угловых характеристик находятся между собой в соотношении:

А-2. Принцип действия трансформатора основан на законе:

1) Ома;

2) Кирхгофа;

3) Фарадея;

4) электромагнитной индукции.

А-3. Режим работы, при котором ротор асинхронной машины вращается в направлении вращения магнитного поля статора с частотой вращения выше синхронной, называется режимом:

1) противовключения;

2) синхронного двигателя;

3) генератора;

4) индукционного регулятора.

А-4. Назначение обмоток а, б, в, г электромашинного усилителя:

1) а - компенсационная; б - дополнительных полюсов; в - возбуждения;

2) а - дополнительных полюсов; б - возбуждения; в - компенсационная;

3) а - возбуждения; б - компенсационная; в - дополнительных полюсов;

4) а - дополнительных полюсов; б - компенсационная; в - возбуждения.

А-5. Характеристика перехода работы двигателя постоянного тока параллельного возбуждения из точки 1 в точку 2 соответствует электромагнитному:

1) рекуперативному торможению;

2) динамическому торможению;

3) торможению противовключением.

А-6. Большему насыщению магнитной цепи синхронного генератора соответствует точка характеристики холостого хода:

1)А

2)В

3) С

4) О

А-7. В опыте холостого хода трансформатора можно пренебречь потерями мощности в сопротивлении обмоток из-за:

1) большого сопротивления обмоток;

2) малого магнитного потока;

3) большого потока рассеяния;

4) незначительного тока холостого хода.

А-8. Синхронная машина:

1) всегда потребляет из сети реактивную мощность;

2) всегда отдаёт в сеть реактивную мощность;

3) может, как отдавать в сеть, так и потреблять из сети реактивную мощность в зависимости от значения тока возбуждения

Укажите номера двух правильных ответов

А-9. Режимы работы синхронного компенсатора:

1) режим синхронизации;

2) режим стабилизации напряжения;

3) режим улучшения КПД;

4) режим улучшения Сos φ;

5) режим короткого замыкания.

Укажите номера трех правильных ответов

А-10. Коллектор в электрических машинах служит:

1) для выпрямления переменной ЭДС;

2) механическим инвертором;

3) для снятия и подачи напряжения с обмотки якоря;

4) для создания основного магнитного поля.

Укажите номер правильного ответа

А-11.Потери энергии при пуске двухскоростного асинхронного электродвигателя до максимальной скорости в одну ступень ΔА1 и потери при пуске в две ступени ΔА2 будут находиться в соотношении:

1) ∆А₁=∆А₂ ;

2) ∆А₁>∆А₂ ;

3) ∆А₁<∆А₂ ;

4) ∆А₁=0, ∆А₂ >0;

А-12.Электромеханической характеристикой электродвигателя называется зависимость его скорости от:

1) момента;

2) тока;

3) мощности;

4) напряжения.

А-13.Абсолютно жесткая механическая характеристика электродвигателя имеет вид:

1) а;

2) б;

3) в;

4) г.

А-14. Постоянная времени нагрева электродвигателя:

1) время пуска;

2) время нагрева до τуст без отдачи тепла в окружающую среду;

3) время нагрева до τуст;

4) время нагрева до τуст с отдачей тепла в окружающую среду.

Укажите номера двух правильных ответов

А-15.Для построения механической характеристики асинхронного двигателя используются:

1) каталожные данные;

2) метод трех касательных;

3) формула Клосса;

4) метод Эйлера;

5) уравнения Кирхгофа.

Часть В

Установите соответствие

В-1. Соответствие между электрической машиной и скольжением

Дополните

В-2. Частота вращения ротора асинхронного двигателя при скольжении 5% и частоте вращения магнитного поля статора 3000 мин^-1 равна ____________.

В-3. При выборе электрической машины для привода по мощности в первую очередь рассматривается условие обеспечения________ нагрева

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9. Номинальный ток при соединении обмоток «звездой»

Определить: Пусковой ток при соединении обмотки статора «звездой»

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

При работе трех двигателей горит сигнальная лампа. При отключении одного двигателя лампа выключается и звенит звонок

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №9

Часть А

Укажите номер правильного ответа

А-1 На рисунке показан способ регулирования частоты вращения двигателя постоянного тока параллельного возбуждения изменением ….

1. сопротивления R_E в цепи возбуждения;

2. сопротивления в цепи якоря;

3. напряжения

4. сопротивления.

А-2. КПД трансформатора будет максимальным при значении коэффициента нагрузки К_нг, равном:

А-3. Схеме внешних соединений, показанной на рисунке, соответствует способ соединения обмоток трёхфазного трансформатора:

А-4. Плавное и экономичное регулирования частоты вращения асинхронных двигателей осуществляется:

1) одновременным изменением частоты тока и напряжения статора;

2) изменением числа пар полюсов;

3) введением в цепь ротора дополнительного сопротивления;

4) изменением напряжения на обмотке статора.

А-5. Реакцией якоря машины постоянного тока называется:

1) уменьшение частоты вращения при увеличении нагрузки;

2) воздействие поля якоря на основное магнитное поле;

3) возрастание потерь в якоре при увеличении нагрузки;

4) уменьшение основного магнитного потока.

А-6. Механическая характеристика двигателя постоянного тока независимого возбуждения имеет вид:

1) а;

2) е;

3) г;

4) д.

А-7. Абсолютно жесткая механическая характеристика электродвигателя имеет вид:

1) а;

2) б;

3) в;

4) г.

А-8. При частотном регулировании частоты оборотов вращения асинхронного двигателя необходимо с изменением:

1) частоты тока изменить момент нагрузки;

2) напряжения изменить момент нагрузки;

3) частоты тока изменить момент инерции;

4) частоты тока изменять напряжение на статоре.

А-9. Подбор электродвигателя к рабочей машине ведется по режиму

1) холостого хода;

2) минимальной загрузки;

3) номинальной загрузки;

4) перегрузки.

А-10. Сепаратор имеет пусковой режим:

1) легкий;

2) средний;

3) тяжелый;

4) весьма тяжелый.

А-11. Механическая характеристика, соответствующая схеме включения двигателя постоянного тока последовательного возбуждения при замыкании контактов КМ1 и размыкании контактов КМ2, обозначена буквой

1) а; 2) б; 3) в; 4) г.

А-12. К аппаратам автоматического управления работой электродвигателем относятся:

1) рубильники;

2) магнитные пускатели;

3) контроллеры;

4) пакетные выключатели.

А-13. При работе асинхронного двигателя в режиме торможения с отдачейэнергии в сеть скольжение должно быть:

1) S > 1;

2) S< 1;

3) 0< S< 1;

4) S = 0.

А-14. Перегрузочную способность асинхронного электродвигателя характеризует точка:

1) а;

2) б;

3) в;

4) г;

5) д.

А-15. Уравнение движения электропривода имеет вид:

1) А_д-А_с= j ;

2) M_д-M_с= j

3) P_д-P_с= j

4) I_д-I_с= j

Часть В

Установите соответствие

В-1. Соответствие между названиями характеристик синхронного генератора

Дополните

В-2. Запишите формулу синхронной частоты вращения ___________.

В-3. Постоянная времени якорной цепи определяется по формуле _________.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9.

Определить: Номинальный ток при соединении обмотки статора «треугольником»

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

После включения двигателя, он автоматически, черев 10 с, отключается

С-3.

4. Дать название схемы

5. Назвать аппараты схемы

6. Описать работу схемы

Билет №10

Часть А

Укажите номер правильного ответа

А-1. Характеристика перехода работы двигателя постоянного тока параллельного возбуждения из точки 1 в точку 2 соответствует электромагнитному:

1) рекуперативному торможению;

2) динамическому торможению;

3) торможению противовключением.

А-2. Большему насыщению магнитной цепи синхронного генератора соответствует точка характеристики холостого хода:

1)А

2)В

3) С

4) О

А-3. В опыте холостого хода трансформатора можно пренебречь потерями мощности в сопротивлении обмоток из-за:

1) большого сопротивления обмоток;

2) малого магнитного потока;

3) большого потока рассеяния;

4) незначительного тока холостого хода.

А-4. Синхронная машина:

1) всегда потребляет из сети реактивную мощность;

2) всегда отдаёт в сеть реактивную мощность;

3) может, как отдавать в сеть, так и потреблять из сети реактивную мощность в зависимости от значения тока возбуждения

А-5. Моменты, развиваемые двигателем при работе в точках 1, 2, 3 для приведенных механических характеристик находятся в соотношении:

А-6. Перегрузочную способность асинхронного электродвигателя характеризует точка:

1) а;

2) б;

3) в;

4) г;

5) д.

А-7.Постоянная времени нагрева электродвигателя:

1) время пуска;

2) время нагрева до τуст без отдачи тепла в окружающую среду;

3) время нагрева до τуст;

4) время нагрева до τуст с отдачей тепла в окружающую среду.

А-8.Для перевода асинхронного электродвигателя в генераторный режим параллельно с сетью необходимо:

1) чтобы скорость вращения ротора превысила синхронную частоту

вращения электромагнитного поля;

2) осуществить реверс электродвигателя;

3) создать дополнительную нагрузку на валу;

4) увеличить напряжение питания электродвигателя.

А-9.Механическая характеристика насосной установки является:

1) напорной;

2) манометрической;

3) вентиляторной;

4) центробежной.

А-10.Двигатель постоянного тока независимого возбуждения, работающий в точке «А»:

1) потребляет электроэнергию и расходует

ее только на потери в якорной цепи;

2) отдает электроэнергию в сеть;

3) преобразует механическую энергию в электрическую, выделяющуюся в виде тепла

в якорной цепи;

4) потребляет электроэнергию из сети и преобразует ее в механическую.

А-11.Потери энергии при динамическом торможении асинхронного двигателя вхолостую ΔАт.д. и при торможении противовключением вхолостую ΔАт.п. от ω=ωо до ω=0 находятся в соотношении:

1) ∆А_м.д.= ∆А_м.n.;

2) ∆А_м.д.= ∆А_м.n. /2;

3) ∆А_м.д.= ∆А_м.n./3

4) ∆А_м.д.= ∆А_м.n./4

А-12.Для регулирования скорости двигателя постоянного тока последовательного возбуждения вверх от номинала используется схема:

1) а; 2) б; 3) в; 4) г.

А-13.Уравнение движения электропривода имеет вид:

5) А_д-А_с= j ;

6) M_д-M_с= j

7) P_д-P_с= j

8) I_д-I_с= j

А-14. Механическая характеристика асинхронного двигателя при динамическом торможении выглядит:

1) а;

2) б;

3) в;

4) г.

Укажите номера двух правильных ответов

А-15.На жесткость механических характеристик двигателя постоянного тока независимого возбуждения влияют:

1) сопротивление цепи якоря;

2) напряжение, приложенное к якорю;

3) ток обмотки возбуждения;

4) коэффициент полезного действия;

5) мощность двигателя постоянного тока.

Часть В

Установите соответствие

В-1. Соответствие между уравнением и типом электрической машины

Уравнение электрического равновесия	Электрический генератор (двигатель)
	А. Явнополюсный синхронный генератор
	Б. Явнополюсный синхронный двигатель
	В. Неявнополюсный синхронный двигатель
	Г. Неявнополюсный синхронный генератор

Дополните

В-2. Уравнение движения электропривода имеет вид: ________.

В-3. В номинальном режиме двигателя постоянного тока напряжение на зажимах двигателя ________ его Э.Д.С.

Часть С

С-1.

1. Написать формулу.

2. Подставить значения.

3. Расставить единицы измерения.

Трехфазный асинхронный двигатель с короткозамкнутым ротором имеет следующие технические данные: Р_н=2,8 кВт; n_H= 950 мин^-1; U_H=220/380 В; η=0,825; cos φ_н = 0,78; кратность пускового тока I_П/I_Н=4,5; кратность пускового момента М_П/М_Н=1,3; кратность максимального момента М_мах/М_Н=1,9. Номинальный ток при соединении обмоток «треугольником»

Определить: Пусковой ток при соединении обмотки статора «треугольником»

С-2.

1. Составить схему управления.

2. Расставить буквенно-графические обозначения в схеме.

3. Назвать аппараты схемы.

Через 20с после запуска первого двигателя автоматически включается второй

С-3.

1. Дать название схемы

2. Назвать аппараты схемы

3. Описать работу схемы

Билет №11

Часть А

Укажите номер правильного ответа

А-1. Приведенная скоростная характеристика п=/(1_я) соответствует двигателю постоянного тока:

1) параллельного возбуждения;

2) смешанного возбуждения;

3) последовательного возбуждения.

А-2. Кривая i=f(t) машины постоянного тока, приведенная на рисунке, соответствует:

1) ускоренной коммутации;

2) замедленной коммутации;

3) линейной коммутации.

А-3. При перемещении движка автотрансформатора вверх токи I₁, I₂, I₃ будут изменяться следующим образом:

1) Ii увеличится, а I₂, I₃ уменьшатся;

2) I₁, I₂ уменьшатся, а I₃ увеличится;

3) I₁, I₂, I₃ увеличатся;

4) I₁, I₂, I₃ уменьшатся.

А-4. Явнополюсные синхронные генераторы отличаются от неявнополюсных:

1) отсутствием обмотки возбуждения;

2) расположением обмотки возбуждения;

3) конструкцией ротора;

4) режимом работы.

А-5. Перед пуском двигателя движки реостатов должны быть установлены, как показано на рисунке:

А-6. Уравнение движения электропривода имеет вид:

1) А_д-А_с= j ;

2) M_д-M_с= j

3) P_д-P_с= j

4) I_д-I_с= j

А-7. Семейство механических характеристик двигателя постоянного тока независимого возбуждения получено способом регулирования частоты вращения с помощью:

1) резистора в якорной цепи;

2) напряжения на якоре;

3) тока возбуждения;

4) магнитного потока.

А-8. Недопустимо включать без нагрузки двигатель постоянного тока:

1) независимого возбуждения;

2) параллельного возбуждения;

3) последовательного возбуждения;

4) смешанного возбуждения.

А-9. Момент и подача вентилятора пропорциональны:

1) напряжению сети;

2) току в обмотке;

3) частоте питающей сети;

4) угловой скорости.

А-10.Зависимость между коэффициентами тепловой pT и механической Р_м перегрузки имеет вид:

;

;

;

;

;

А-11.Внутреннее сопротивление якоря двигателя постоянного тока ориентировочно можно определить по формуле:

1. R_я≈0.5(1-η_н) U_н /I_н

2. R_я≈2(1-η_н) U_н /I_н

3. R_я≈(U_нI_н - P_н)/2I_н

А-12.Правильному выбору электродвигателя по нагреву соответствует условие:

1. τ_max ≤ τ_доп

2. τ_max > τ_доп

3. τ_max =(3..4) τ_доп

4. τ_max = 0,5 τ_доп

А-13.Механическая характеристика двигателя постоянного тока независимого возбуждения имеет вид:

1) а;

2) е;

3) г;

4) д.

А-14. Перегрузочную способность асинхронного электродвигателя характеризует точка:

1) а;

2) б;

3) в;

4) г;

5) д.

Укажите номера двух правильных ответов

А-15.Естественная механическая характеристика асинхронного электродвигателя характеризуется номинальными параметрами сети:

1) с дополнительными резисторами в статорной цепи;

2) с дополнительными резисторами в роторной цепи;

3) без дополнительных сопротивлений в статорной цепи;

4) без дополнительных сопротивлений в роторной цепи;

5) ненормальное включение двигателя.

Часть В

Установите соответствие

В-1. Соответствие между внешними характеристиками синхронного генератора и характером нагрузки

Вид характеристики	Характер нагрузки
	3) 2) 1)	А. Емкостная нагрузка
Б. Индуктивная нагрузка
В. Активная нагрузка

Дополните

В-2. Частота вращения ротора Асинхронного двигателя вычисляется по формуле_________.

В-3. Электродвижущая сила двигателя постоянного тока независимого возбуждения определяется по выражен
