Представление результатов. 3. Нажмите на стрелку вниз возле цвета заполнения и ука%

3. Нажмите на стрелку вниз возле Цвета заполнения и ука%

жите Gray 40%.

4. Нажмите OK.

Изображение появится с серой диагональной штрихов%

кой.

Отобразите реку и узел водостока

Вам нужно также включить в карту реку и узел водостока, что%

бы показать, как расположены участки относительно этих

объектов. Вы уже знаете, как изменять символы объектов

слоя, поэтому здесь мы только перечислим основные шаги.

Если возникнут трудности, найдите соответствующие шаги

в предыдущих разделах.

Отобразите слой river03exp и задайте для него тот же сим%

вол, что вы задавали для реки во фрейме данных City

Overview.

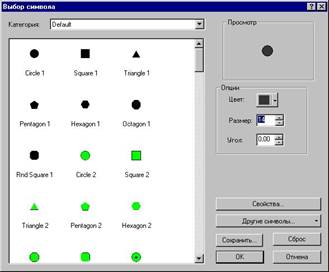

Узел водостока должен уже быть на карте. Щелкните на то%

чечном символе этого слоя, чтобы открыть окно Выбора сим%

вола. Щелкните на желаемый символ. Можете, щелкнув на

стрелке вниз возле Цвета изменить цвет. Стрелками в окош%

ке Размер выберите размер 14 (точек).

Отобразите и надпишите буферы узла

водостока

Теперь вы поместите на эту карту 500% и 1000%метровые бу%

ферные зоны узла сети водостока и надписи для них.

1. Включите слой junction02buf, чтобы он отображался.

Теперь вы надпишете буферы, добавив к фрейму данных

текст. Можно также надписать объекты значениями, храня%

щимися в таблице атрибутов. Это вы проделаете позже на

карте самых подходящих участков.

2. Нажмите кнопку Новый текст в панели Рисования.

Новый текст

Курсор принимает вид перекрестья с буквой А.
