ВЫПОЛНЕНИЕАНАЛИЗА. 8. Щелкните правой кнопкой на элементе данных

8. Щелкните правой кнопкой на элементе данных

respark_buf.shp, затем нажмите Добавить к изображению.

9.Сохраните вашу модель.

Теперь вы создали буферные зоны для выбранных участков

жилых районов и наложили эти зоны на буферные зоны пар%

ков, используя инструмент Объединение. Далее вы будете

накладывать полученные буферные зоны участков и парков

на зоны затопления для определения областей, в которых не

может находиться станция водоочистки.

Наложите буферы парков/жилых участков и

зону затопления

1. Щелкните и перетащите слой flood_zone из папки

City_layers в дереве каталога на карту.

2. Щелкните и перетащите слой flood_zone из таблицы со%

держания в вашу модель Site Analysis и поместите его

прямо под элементом данных respark_buf, при необходи%

мости расширив окно вашего ModelBuilder.

Вы еще раз используете инструмент Объединение, посколь%

ку вам нужно создать слой областей, находящихся либо вну%

три буферов парков или жилых участков, либо внутри зоны

затопления, либо и там, и там.

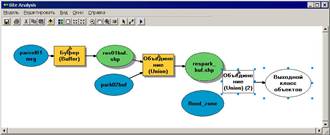

3. Щелкните и перетащите инструмент Объединение из

ArcToolbox в вашу модель. Новый инструмент будет на%

зван Объединение (2), так как в модели уже есть инстру%

мент Объединение.

4. Щелкните инструмент Добавить соединение и нарисуй%

те соединение от respark_buf и от flood_zone к инстру%

менту Объединение (2).

5. Дважды щелкните на инструменте Объединение (2). По%

является диалоговое окно Объединение с уже заполнен%

ным параметром входные объекты.

6. Убедитесь, что указан путь к папке Analysis и наберите

“respark_flood”%имя выходного слоя.

7. Нажмите OK.

8. Нажмите кнопку Запустить в панели инструментов.

9. Закройте диалоговое окно Site Analysis.

10. В меню Модель нажмите Сохранить.
