Использование протокола UDP

Создадим приложение для демонстрации использования протокола UDP. На рис. 13.4 представлена форма UDP-приложения в режиме разработки.

Рис. 13.4

Форма приложения для UDP-обмена в режиме разработки

В листинге 13.3 представлен код модуля формы приложения, который демонстрирует основные правила работы с протоколом UDP.

Поскольку данное приложение можно использовать как приложение-сервер, так и приложение-клиент, данные для установления связи удобно задавать в режиме выполнения. Для этого предназначены текстовые окна, помеченные метками Порт для приема, Удаленный компьютер и Порт удаленного компьютера, и кнопка Установить. Кнопка Установить сразу после загрузки формы недоступна, поскольку данные в текстовые окна настроеек попадают не сразу. Процедуры обработки событий для текстовых окон настроек изменяют значение переменной SetupEnabled — как только значение этой переменной станет равным значению 3, кнопка становится Установить доступной (строки 60, 68 и 76). На самом деле, это, конечно, не защитит приложение от случаев, когда, например, информация в окнах будет введена и тут же отменена, но вы, по крайней мере, должны задуматься над своим собственным способом надежного ввода и настройки данных для связи между приложениями.

Листинг 13.3 Код модуля формы приложения-клиента

1: Option Explicit

2:

3: Dim SetupEnabled As Integer 'переменная для управления CmdSetup

4:

5: Private Sub Form_Load()

6:

7: SetupEnabled = 0

8: udpPeer.Protocol = sckUDPProtocol

9:

10: End Sub

11:

12: Private Sub CmdSetup_Click()

13: ' установка параметров соединения

14:

15: 'порт для приема данных:

16: If Len(Trim(Text1.Text)) > 0 Then _

17: udpPeer.Bind Text1.Text

18: 'имя (IP-адрес) удаленного компьютера:

19: If Len(Trim(Text2.Text)) > 0 Then _

20: udpPeer.RemoteHost = Text2.Text

21:

22: 'удаленный порт:

23: If Len(Trim(Text3.Text)) > 0 Then _

24: udpPeer.RemotePort = Text3.Text

25:

26: End Sub

27:

28: Private Sub CmdSend_Click()

29: ' отправить данные клиенту:

30:

31: udpPeer.SendData txtOutPut.Text

32:

33: End Sub

34:

35:

36: Private Sub udpPeer_DataArrival(ByVal bytesTotal As Long)

37:

38: Dim strData As String

39:

40: ' принять данные от клиента:

41: udpPeer.GetData strData

42:

43: ' отобразить принятые данные в текстовом окне:

44: txtInPut.Text = strData

45:

46: End Sub

47:

48:

49: Private Sub CmdExit_Click()

50: ' закрыть приложение:

51:

52: Unload Me

53:

54: End Sub

55:

56: ' процедуры для активизации кнопки передачи данных

57: Private Sub Text1_Change()

58:

59: SetupEnabled = SetupEnabled + 1

60: If SetupEnabled = 3 Then CmdSetup.Enabled = True

61:

62: End Sub

63:

64:

65: Private Sub Text2_Change()

66:

67: SetupEnabled = SetupEnabled + 1

68: If SetupEnabled = 3 Then CmdSetup.Enabled = True

69:

70: End Sub

71:

72:

73: Private Sub Text3_Change()

74:

75: SetupEnabled = SetupEnabled + 1

76: If SetupEnabled = 3 Then CmdSetup.Enabled = True

77:

78: End Sub

В строке 8 задается протокол обмена — UDP, поскольку по умолчанию используется TCP. Процедура CmdSetup_Click (строки 12–26), используя, быть может, заполненные окна, определяет основные свойства элемента Winsock. Остальные элементы кода листинга, практически, не отличаются от тех, что представлены в листингах 13.1 и 13.2. После установления параметров соединения приложение готово передавать и принимать данные.

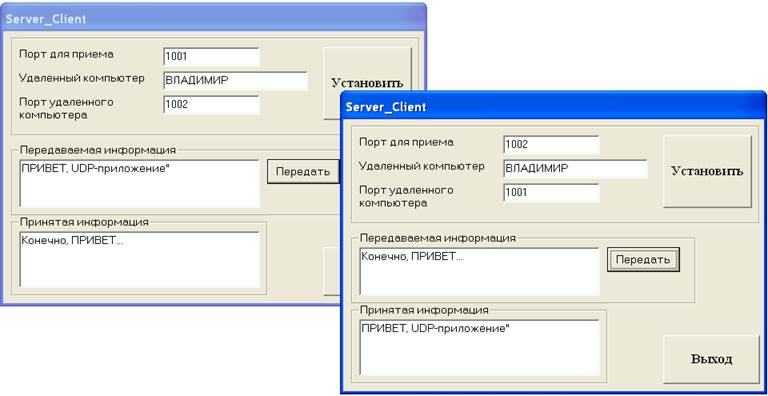

На рис. 13.5 представлены диалоговые окна приложений, имеющих один и тот же исходный код и выполняющихся на одном компьютере (в случае обмена между двумя компьютерами в окнах Удаленный компьютер необходимо было бы ввести различные имена компьютеров).

Рис. 13.5

Сеанс UDP-связи приложений-собеседников

[1] Примером такой системы может служить двухуровневая система банкоматов, которая состоит из приложения-сервера, хранящего данные о клиентах в базе данных (Access, SQL Server и т.д.), и приложений-клиентов, поддерживающих оборудование банкоматов, посредством которых клиенты банка взаимодействуют с банком. Обычно такие приложения выполняют следующие задачи. Приложение-сервер ожидает подключения приложений-клиентов, проверяет права доступа, выдает клиентам информацию об их счете и другие сведения, позволяет администратору просматривать, доавлять/удалять клиентов (банка) в базу данных. Приложение-клиент соединяется с приложением-сервером (по TCP), принимает от пользователя данные для доступа в систему и запросы на получение информации из банка, отображает результаты запросов, проводит операции по снятию денег со счетов.
