Ударно-спусковой механизмКурок (рис. 32) служит для нанесения удара по ударнику. Он имеет: сверху – головку с насечкой для взведения курка рукой, на передней плоскости – вырез для обеспечения свободного хода курка при спуске его с боевого взвода, выем для зацепа предохранителя, в основании курка – два уступа: верхний – предохранительный взвод, нижний – боевой взвод, по бокам – цапфы, на которых вращается курок в цапфенных гнездах рамки, и дугообразные выточки для уменьшения веса, справа – зуб самовзвода для взведения курка рычагом взвода, слева – выступ для запирания курка предохранителем, снизу – углубление для широкого пера боевой пружины, справа в нижней части основания курка – кольцевой выем для помещения пяточки рычага взвода. Цапфы курка имеют лыски для свободного отделения курка от рамки. Рис. 32. Курок (а – левая сторона, б – правая сторона). 1 – головка с насечкой; 2 – вырез; 3 – выем; 4 – предохранительный взвод; 5 – боевой взвод; 6 – цапфы; 7 – зуб самовзвода; 8 – выступ; 9 – углубление; 10 – кольцевой выем Шептало (рис. 33) служит для удержания курка на боевом и предохранительном взводе. Оно имеет носик для сцепления с уступами курка; цапфы, на которых вращается шептало в цапфенных гнездах рамки; слева – зуб для подъема шептала полочкой уступа предохранителя при переводе предохранителя в положение «предохранение»; справа – выступ, на который действует рычаг взвода при спуске курка. На левой цапфе шептала надета пружина. Соединение пружины шептала с шепталом сделано разъемным – конец пружины входит в специальное отверстие в стойке шептала. Свободный конец пружины изогнут в виде крючка для соединения с затворной задержкой. Пружина прижимает носик шептала к курку. Цапфы шептала имеют лыски для свободного отделения шептала от рамки. Спусковая тяга с рычагом взвода (рис. 34) служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка. Спусковая тяга имеет на концах цапфы. Передней цапфой она соединяется со спусковым крючком, а задней – с рычагом взвода. Рычаг взвода имеет: разобщающий выступ, при помощи которого он расцепляется с шепталом при движении затвора назад; вырез для выступа шептала; выступ самовзвода, который взводит курок при нажиме на хвост спускового крючка; пяточку, на которую опирается узкое перо боевой пружины. Пяточка рычага взвода помещается в кольцевом выеме курка. Рис. 33. Шептало. 1 – цапфы шептала; 2 – зуб; 3 – выступ; 4 – носик шептала; 5 – пружина шептала; 6 – стойка шептала Рис. 34. Спусковая тяга с рычагом взвода. 1 – спусковая тяга; 2 – рычаг взвода; 3 – выступ; 4 – разобщающий выступ рычага взвода; 5 – вырез; 6 – выступ самовзвода; 7 – пяточка рычага взвода Спусковой крючок (рис. 35) служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом. Он имеет цапфы, которые помещаются в цапфенные гнезда рамки, отверстие для соединения со спусковой тягой и хвост. Спусковой крючок своей головкой вставляется в окно стойки рамки. Боевая пружина (рис. 36) служит для приведения в действие курка, рычага взвода и спусковой тяги. Она имеет широкое перо для действия на рычаг взвода и спусковую тягу, в средней части – отверстие для надевания пружины на прилив с резьбовым отверстием основания рукоятки. Нижний конец боевой пружины является защелкой магазина. Конец широкого пера боевой пружины изогнут для обеспечения «отбоя» курка, т.е. для постановки курка на предохранительный взвод в спущенном положении. Боевая пружина крепится на основании рукоятки задвижкой. Рис. 35. Спусковой крючок. 1 – цапфа; 2 – отверстие; 3 – хвост Рис. 36. Боевая пружина. 1 – широкое перо; 2 – узкое перо; 3 – отбойный конец; 4 – отверстие; 5 – защелка Рукоятка с винтом (рис. 37) прикрывает боковые окна и заднюю стенку основания рукоятки и служит для удобства удержания пистолета в руке. Она имеет отверстие для винта, который крепит рукоятку к основанию рукоятки, антабку для пристегивания пистолетного ремешка, пазы для свободного надвигания рукоятки на основание рукоятки, в задней стенке – выем для защелки магазина. В отверстии для винта расположена металлическая втулка, которая предназначена для стопорения головки винта от произвольного отвинчивания. Рукоятка изготовлена из пластмассы. Винт рукоятки служит для крепления рукоятки и задвижки на основании рукоятки. Он имеет головку и нарезную часть. Затворная задержка (рис. 38) удерживает затвор в заднем положении поизрасходовании всех патронов из магазина. Она имеет: в передней части – выступ для удержания затвора в заднем положении, кнопку с насечкой для освобождения затвора нажатием руки, в задней части – отверстие для соединения с левой цапфой шептала, в верхней части – отражатель для отражения наружу гильз (патронов) через окно в затворе. Затворная задержка передней частью вставляется в вырез в левой стенке рамки.

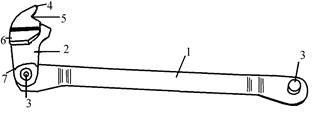

Рис. 37. Рукоятка с винтом.Рис. 38. Затворная задержка. 1 – пазы; 2 – отверстие; 3 – антабка; 4 – винт1 – выступ; 2 – кнопка с насечкой; 3 – отверстие; 4 –отражатель Магазин (рис. 39) служит для помещения восьми патронов. Он состоит из корпуса, подавателя, пружины подавателя и крышки. Корпус магазина (рис. 40) соединяет все части магазина. Верхние края боковых стенок корпуса загнуты внутрь для удержания патронов и подавателя, а также для направления патронов при подаче их в патронник затвором. Он имеет: в боковых стенках – окна для уменьшения веса магазина и для определения количества находящихся в магазине патронов, внизу – загнутые ребра для крышки магазина, выступ для защелки магазина, вырез для свободного прохода левой стенки крышки магазина, желоб для прохода зуба подавателя. Магазин вставляется в основание рукоятки через нижнее окно.
Подаватель (рис. 41) служит для подачи патронов. Он имеет два отогнутых конца, которые направляют движение его в корпусе магазина. На одном из отогнутых концов подавателя с левой стороны имеется зуб для включения затворной задержки поизрасходовании всех патронов из магазина. Рис. 41. Подаватель. 1 – отогнутые концы; 2 – зуб Пружина подавателя (рис. 42) служит для подачи вверх подавателя с патронами при стрельбе. Нижний конец пружины отогнут для запирания крышки магазина.
Рис. 42. Пружина подавателя Крышка магазина (рис. 43) имеет отверстие для отогнутого (нижнего) конца пружины подавателя и пазы, которыми она надевается на загнутые ребра корпуса магазина. Рис. 43. Крышка магазина. 1 – отверстие; 2 – пазы
|
