Тепловые трубы

Устройство для переноса теплового потока с одного конца трубы в другой за счет использования скрытой теплоты фазового превращения теплоносителя, помещенной внутри тепловой трубы.

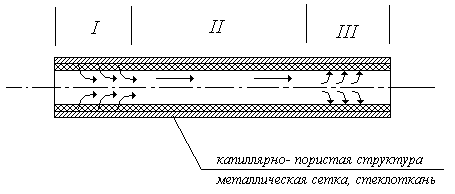

I - испарительная зона

II - транспортная зона

III - конденсационная зона

Непременное условие - гравитация. Основной областью применения тепловых труб - ядерная энергетика и космическая техника.

Низкое сопротивление транспортной зоны приводит к большой эффективности теплопроводности, которая выше, чем у меди, серебра.

- термическое сопротивление тепловой трубы

- среднеповерхностные температуры стенок зоны испарения и конденсации

- переносимый тепловой поток

Системы охлаждения могут быть:

1. Общего и локального (местного) охлаждения.

2. Работать по замкнутому и разомкнутому циклам (в системах разомкну­того типа теплоноситель удаляется из системы и больше нe использу­ется. При замкнутом цикле теплоноситель охлаждается в теплообменнике и вновь поступает в систему охлаждения).

3. Прямого и косвенного действия. В системах охлаждения косвенного действия источник тепла и поверхности теплообмена разделены КЭ.

4. Комбинированного типа, в которых используются различные сочетания перечисленных систем.
