Основная площадка земляного полотна

- основная площадка (ОПЗП): верхняя поверхность земляного полотна, на которой располагается верхнее строение пути и через, которую передаются воздействия подвижного состава;

- построечная основная площадка: основная площадка земляного полотна, созданная при строительстве;

- эксплуатационная основная площадка: основная площадка земляного полотна, в эксплуатации, проходящая по подошве балластной призмы типовых размеров;

- сливная призма основной площадки: верхняя часть основной площадки земляного полотна из недренирующих грунтов, в виде призмы, устраиваемая для отвода воды с основной площадки.

Форма поверхности ОПЗП - зависит от класса и вида грунта и количества путей.

Ширина ОПЗП – зависит от категории линии, класса и вида грунта и количества путей.

На однопутных линиях поперечное очертание верха земляного полотна имеет трапецеидальную форму высотой 0,15м и шириной поверху 2,3м, т.е. меньше длины шпалы, чтобы при укладке рельсошпальной решетки на основную площадку без балластировки не образовывались бы замкнутые углубления от вдавливания шпал в грунт.

На двухпутных линиях сливная призма имеет треугольную форму с высотой 0,20м.

Основная площадка однопутного и двухпутного земляного полотна из скальных и дренирующих грунтов принимается горизонтальной.

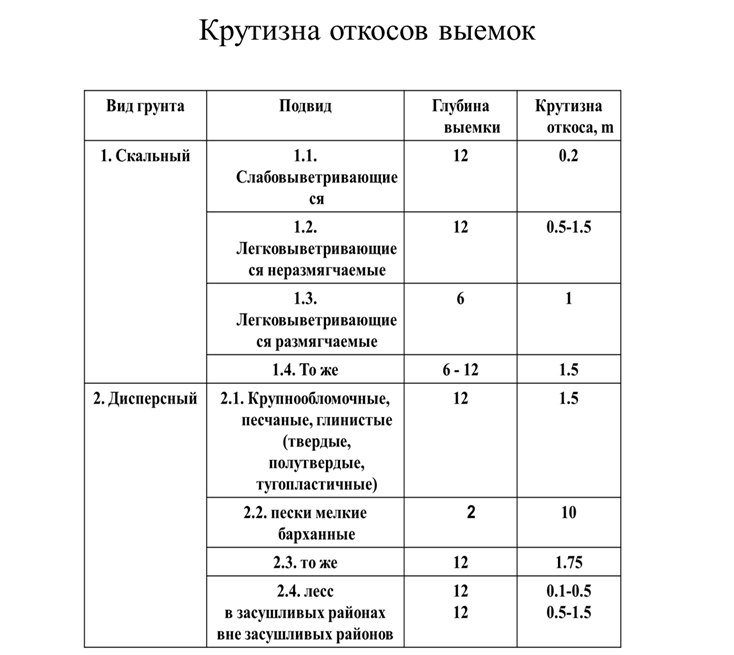

Рисунок

Задание: 1. На основе рисунка 10.1 (стр. 286) Учебника выполнить рисунки поперечных профилей полунасыпи, полувыемки и полунасыпи-полувыемки для однопутного участка, с указанием размеров ширины основной площадки и водоотводной канавы.
