Отдельно стоящие фундаменты каркасных зданий. Конструкция фундаментов из сборного и монолитного железобетона

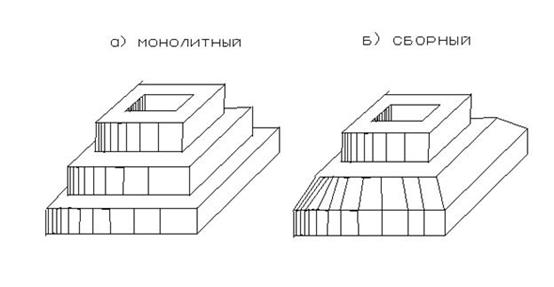

Наиболее характерной конструкцией отдельно стоящего фундамента является фундамент под колонну каркасного здания. Такой фундамент бывает монолитным и сборным. Монолитный фундамент выполняют, если его форма или размеры делают нерациональным применение сборных конструкций (очень большие ширина, высота или масса). Если фундамент проектируют под монолитную колонну, его выполняют в виде цельной конструкции со сквозной рабочей арматурой; фундамент армируют сеткой, воспринимающей усилие от отпора грунта. По форме монолитный отдельно стоящий фундамент может быть трапецеидальным и с уступами. Уступы предусматривают при значительных размерах подошвы фундамента. Ширина уступов зависит от размера стороны колонны, высота -- от общей высоты фундамента. Монолитный фундамент под сборную колонну выполняется так же, как и под монолитную. В нем предусматривается место для установки колонны и заливки ее раствором. Под монолитные стаканы можно устраивать подготовку из песка с гидроизоляцией, необходимой для задержания при бетонировании влаги бетона в опалубке. Такая подготовка служит, кроме того, поддерживающей основой для нижней арматурной сетки фундамента. Она исключает возможность смешивания бетона замоноличивания с грунтом.

Отдельно стоящие фундаменты стаканного типа соединяют с помощью фундаментных балок или цокольных соединительных панелей, опирающихся на верхнюю опорную грань фундамента. Наиболее характерной конструкцией фундамента для зданий с каркасной схемой является отдельно стоящий сборный стакан под колонну. Сборные стаканы изготовляют из тяжелого бетона классов В12,5 -- В15. Основной тип стакана представляет собой ступенчатую конструкцию с местом для установки колонны, его подошву выполняют толщиной не менее 200--250 мм и проверяют на продавливание. Колонну устанавливают в стакан и замоноличивают. Уровень земли при засыпке должен быть выше верха стакана на 150 мм.
