Расчет балок проезжей части
1.1.1.
Геометрические характеристики сечения балки Таблица 1.1.а – Геометрические характеристики сечения
с учетом повреждения балки
| Таблица 1.1.б – Геометрические характеристики сечения без учета повреждения балки |
| Состав сечения | Площадь  ,
| Момент инерции  ,
| Статический момент  ,
|
| ВЛ 1500х10 | 562,5 | ||
| УГ 100х10(без учета выкола) | 19,17 | 237,15 | |
| Все сечение(с учетом выкола) | 249,52 | Не требуется |
сечения | Площадь ,
| Момент инерции ,
| Статический момент ,
| |
| ВЛ 1500х10 | ||||
| УГ 100х10 | 26,28 | 237,15 | ||
| Все сечение | 249,52 |

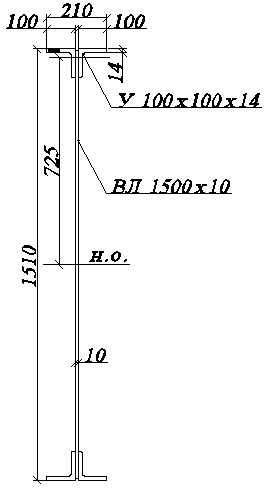

Поперечное сечение заданной продольной балки Б1 представлено на рисунке 1.1. Геометрические характеристики определены по чертежу в программе Autodesk AutoCAD 2010. Результаты для каждого составляющего элемента и для всего сечения приведены в таблицах 1.1.а и 1.1.б.
Момент сопротивления определяется по формуле:
где
– расстояние от центра тяжести сечения до наиболее удаленного волокна.
Поврежденное сечение:
Расчетный момент сопротивления принят равным:
Целое сечение:
Расчетный момент сопротивления принят равным:
