Описание экспериментальной установки

Для определения коэффициента вязкости воздуха предназначена экспе­риментальная установка ФПТ 1-1, общий вид которой изображен на рис.3.

Воздух в капилляр 4 нагнетается микрокомпрессором, размешённым в блоке приборов 2. Объемный расход воздуха измеряется реометром 5, анужное его значение устанавливается регулятором "Воздух", который находится на пе­редней панели блока приборов. Для измерения разности давлений воздуха на концах капилляра предназначен U-образный водяной манометр 6. Геометриче­ские размеры капилляра – диаметр D=1,00мми длина L=0,1мм (указаны на рабочем месте).

Дополнительно можно определить другие важнейшие характеристики газа (2), в частности, среднюю длину свободного пробега молекул по формуле

, (1.9)

эффективный диаметр молекул по формуле

(1.10)

здесь R - газовая постоянная R=8,31×10³ Дж/(кмоль-К),

- постоянная Больцмана k=1,38х10^-23 Дж/К,

- молярная масса воздуха кг/кмоль,

, - давление и температура воздуха во время проведения опыта (см. приборы),

h - коэффициент внутреннего трения (из опыта).

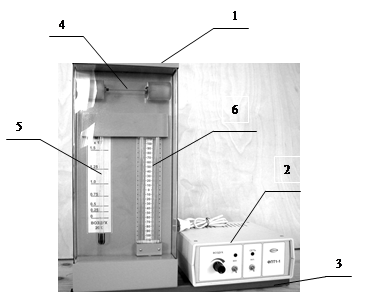

Рис.3 Общий вид экспериментальной установки ФПТ 1-1

1 — блок рабочего элемента; 2—блок приборов З — стойка; 4— капилляр

5 ― реометр б — манометр.
