Создание 3-d модели детали по рабочему чертежуДля создания 3-d модели данной детали, необходимо выполнить следующие пункты: 1) 1) Создаем новый файл в падающем меню Файл, Создать, Деталь. В падающем меню Операции выбрать команду Новый эскиз (рисунок 7). В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать деталь. В окне Параметры установить Диаметр 5мм. 2) В падающем меню Операции выбрать команду Операция, Выдавливания (рисунок 8), в окне Параметры установить Размер 24мм. 3) В падающем меню Операции выбрать команду Элементы оформления, Условное изображение резьбы (рисунок 9), в окне Параметры выделяешь Начальная граница, Конечная граница, Базовый объект. 4) Выбираем основание детали и в падающем меню Операции выбрать команду Новый эскиз (рисунок 10). В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать деталь. В окне Параметры установить Диаметр 12 мм. В падающем меню Операции выбрать команду Операция, Выдавливания, в окне Параметры установить Размер 40 мм. 5) Выбираем основание детали и в падающем меню Операции выбрать команду Новый эскиз (рисунок 11). В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать деталь. В окне Параметры установить Диаметр 15 мм. В падающем меню Операции выбрать команду Операция, Выдавливания, в окне Параметры установить Размер 1 ммВыполнить операцию вырезания выдавливанием, с параметрами: прямое направление, уклон наружу, угол 45 градусов (рисунок 9).

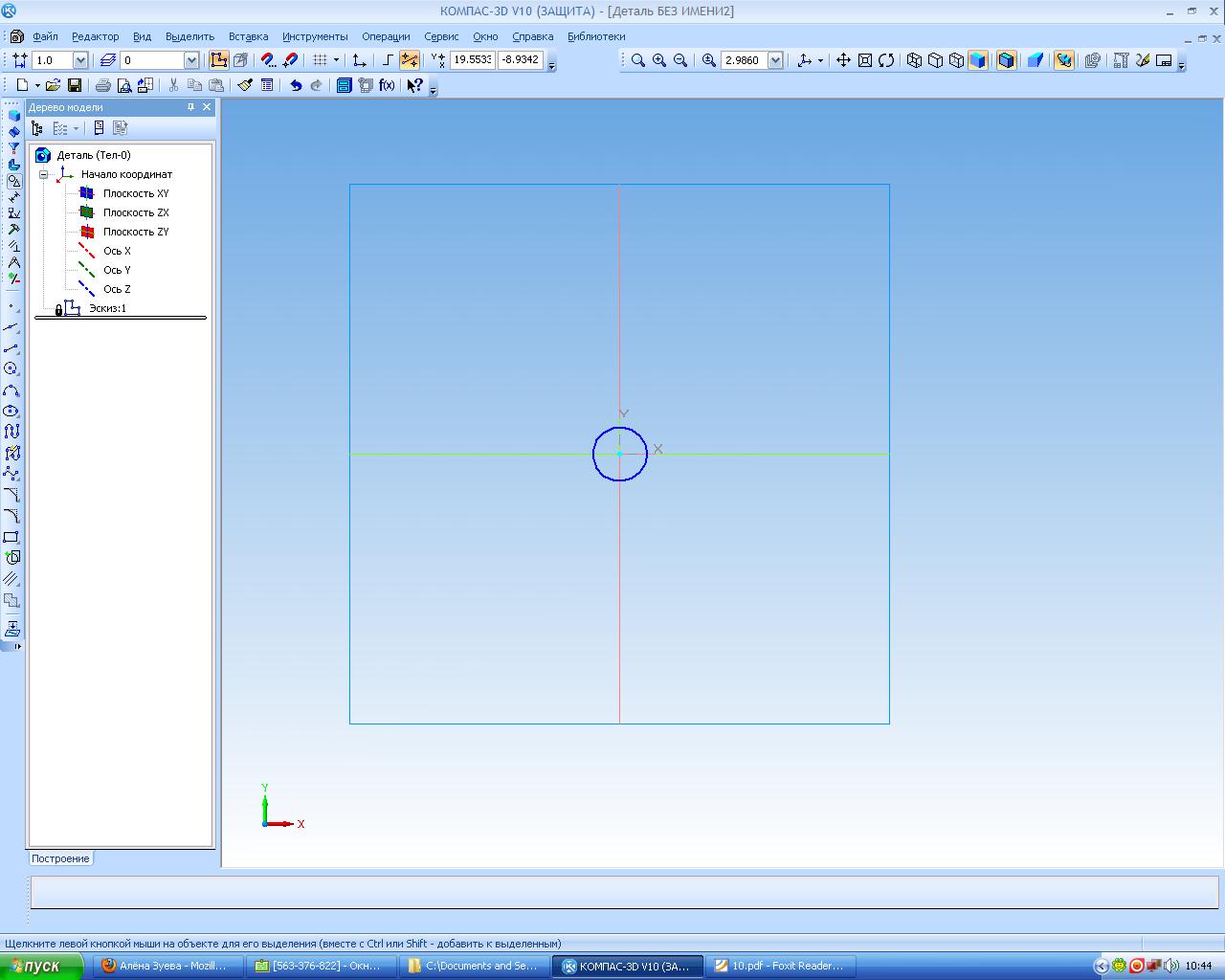

6) Выбираем основание детали и в падающем меню Операции выбрать команду Новый эскиз (рисунок 12). В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать деталь. В окне Параметры установить Диаметр 6 мм. В падающем меню Операции выбрать команду Операция, Выдавливания, в окне Параметры установить Размер 3 мм. 7)) Выбираем основание детали и в падающем меню Операции выбрать команду Новый эскиз (рисунок 13). В Инструментальной панели найти пиктограмму Ввод окружности и нарисовать деталь. В окне Параметры установить Диаметр 2 мм. В падающем меню Операции выбрать команду Операция, Выдавливания, в окне Параметры установить Размер 10 мм. 8) Выбираем основание детали и в падающем меню Операции выбрать команду Новый эскиз (рисунок 14). В падающем меню Операции выбрать команду Операция, Вырезать выдавливанием. Рисунок 7 – эскиз №1

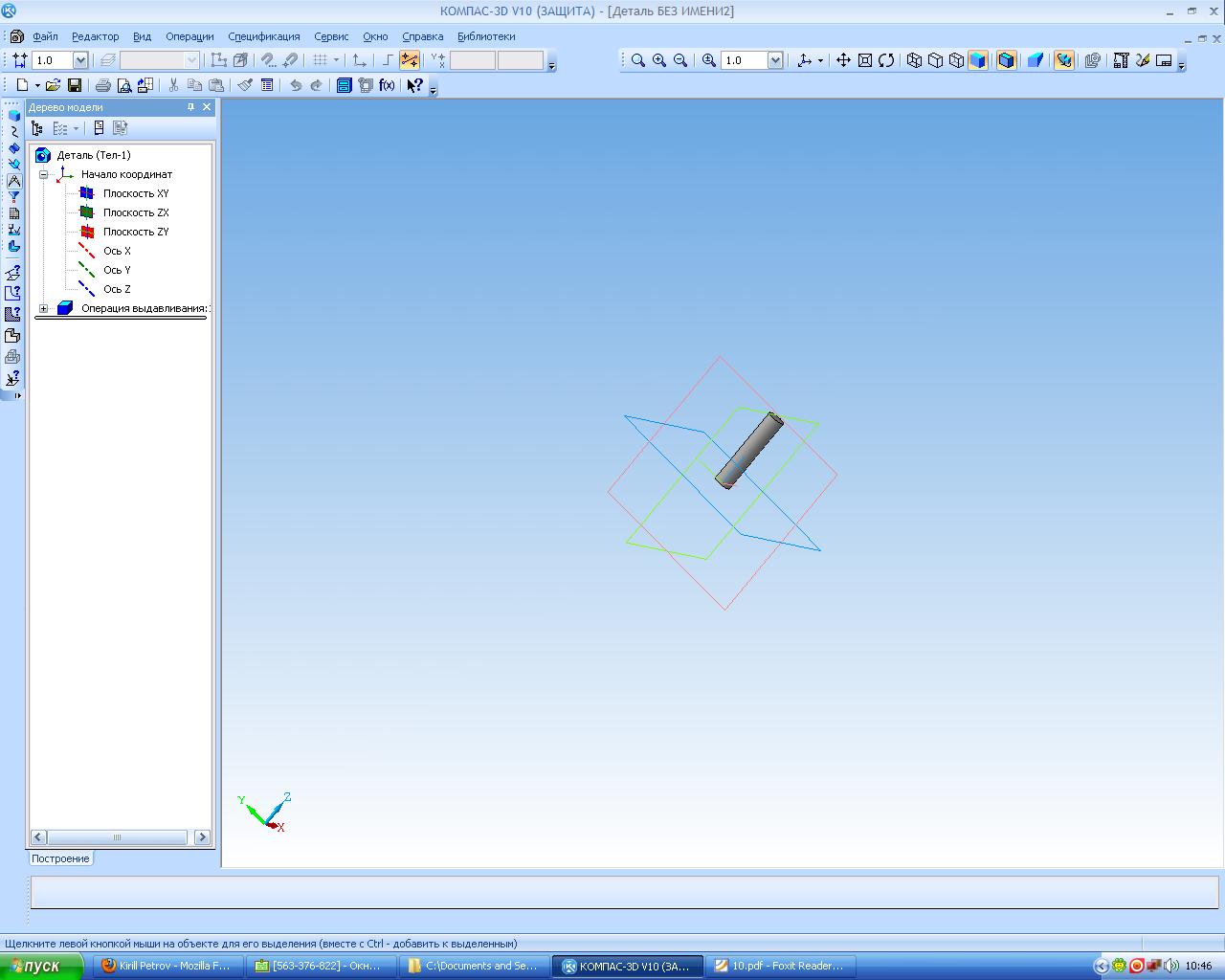

Рисунок 8 – операция «выдавливание» эскиз №1

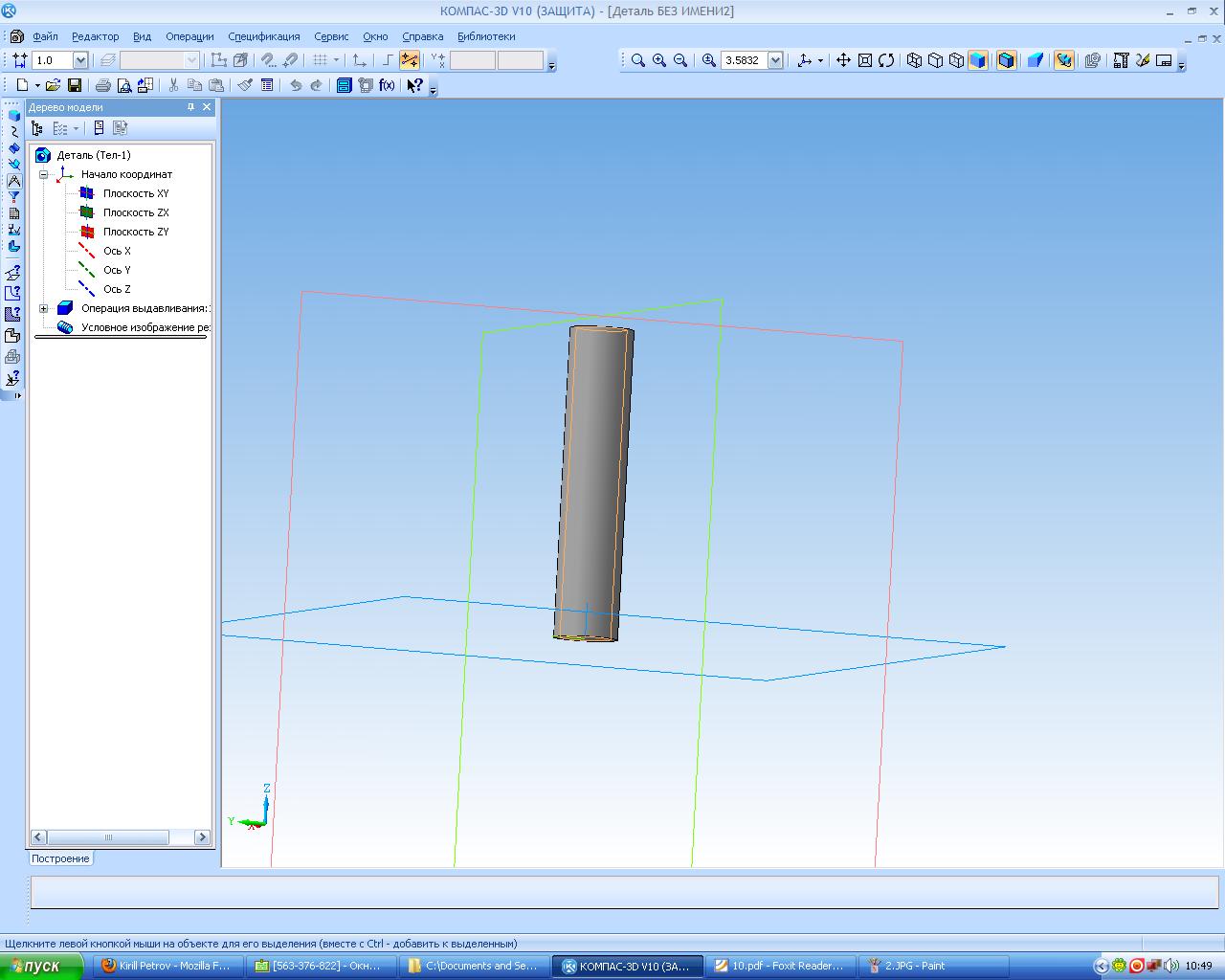

Рисунок 9 – условное изображение резьбы
Рисунок 10 – эскиз №2

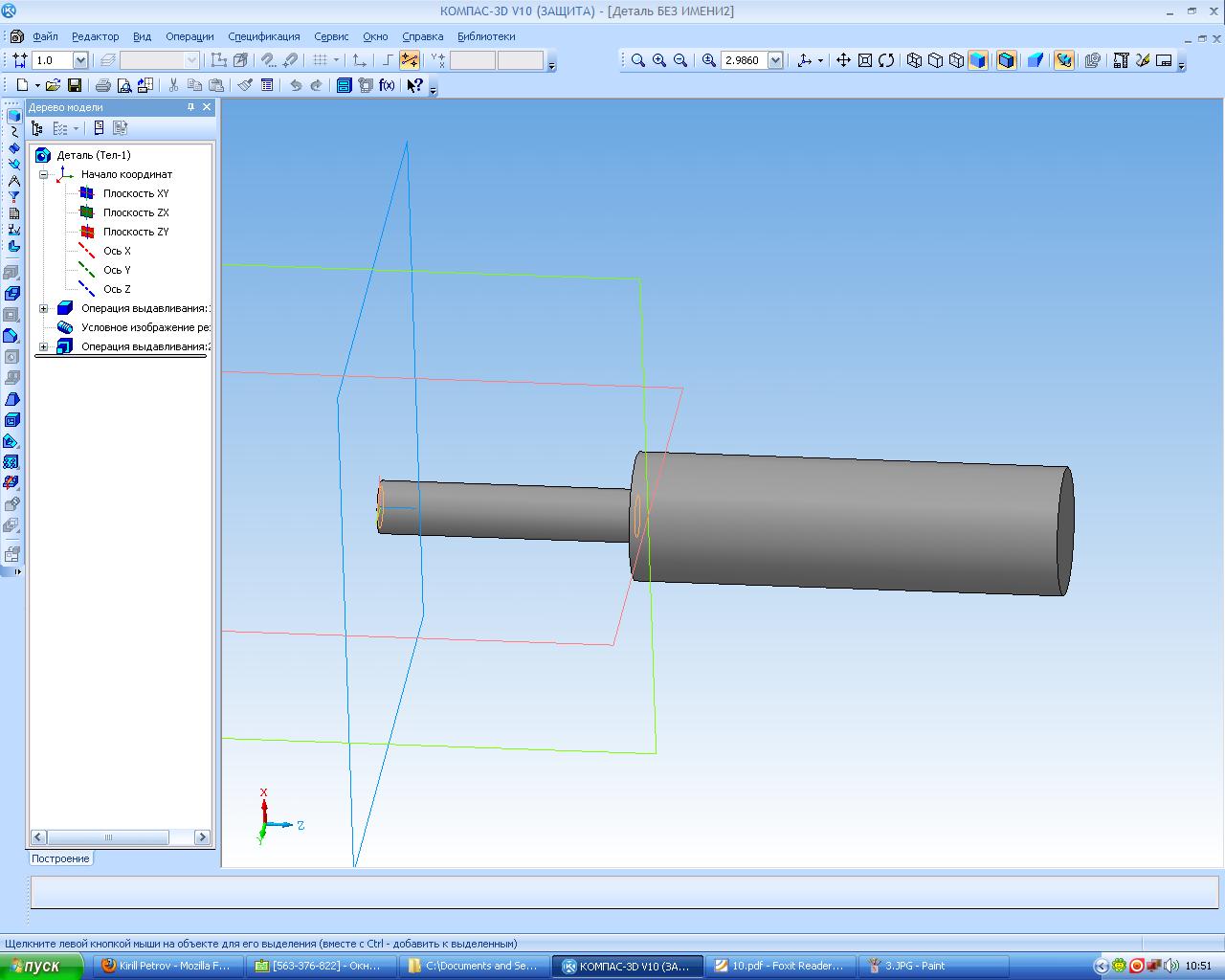

Рисунок 11 – эскиз №3
Рисунок 12 – эскиз №4

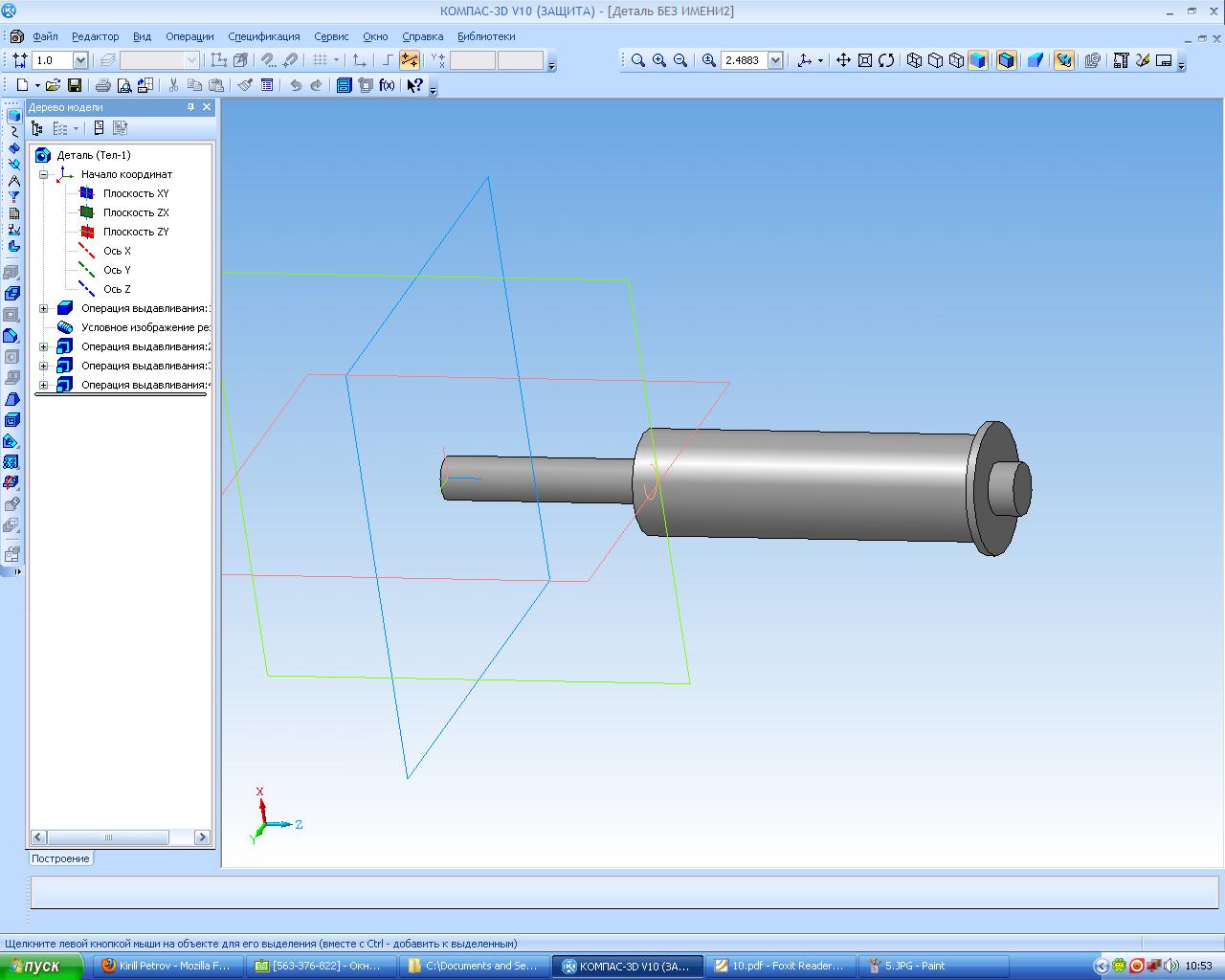

Рисунок 13 – эскиз №5

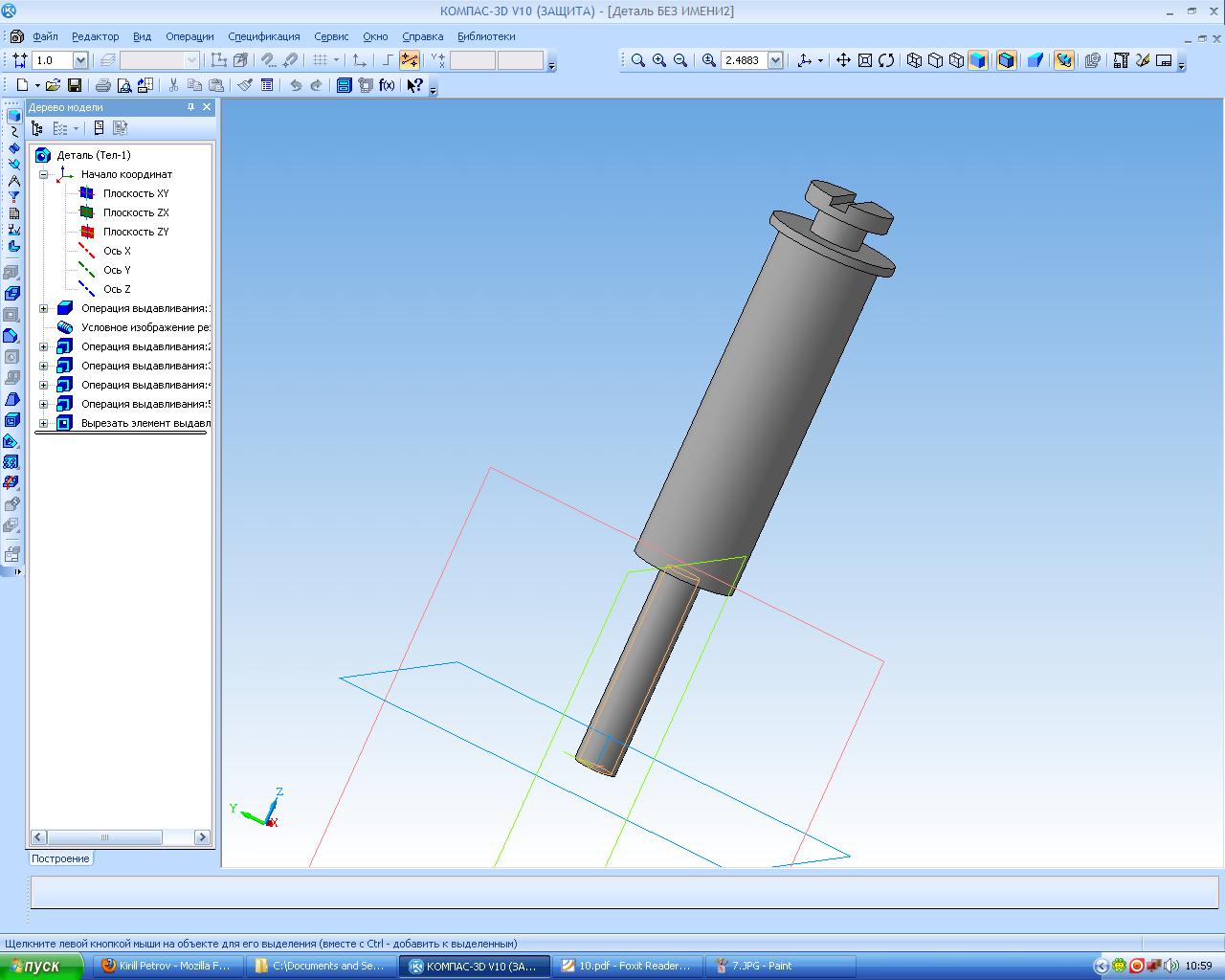

Рисунок 14 – эскиз №6
|
