Ультразвуковые датчикиХарактеристики всех рассмотренных датчиков измерения в ближней зоне сильно зависят от материала объектов измерения. Эта зависимость может быть в значительной степени уменьшена путем использования ультразвуковых датчиков (рис. 22.3).
Рисунок 22.3. Ультразвуковой датчик измерения в ближней зоне Основным элементом датчика является электроакустический преобразователь, в качестве которого часто используется пьезоэлектрический керамический элемент. Подложка из смолы защищает преобразователь от влажности, пыли и других внешних воздействий. Она служит также как переходное акустическое сопротивление. Поскольку один и тот же преобразователь используется обычно как для передачи, так и для приема сигналов, для обнаружения объектов в ближней зоне необходимо быстрое демпфирование акустической энергии. Это достигается путем применения акустических поглотителей и развязкой преобразователя от корпуса. Конструкция корпуса позволяет получить узкий акустический поток, дающий мощный направленный сигнал. Для лучшего понимания работы ультразвукового датчика измерителя в ближней зоне надо провести анализ сигналов, используемых как для передачи, так и для приема акустической энергии (рис. 22.4).

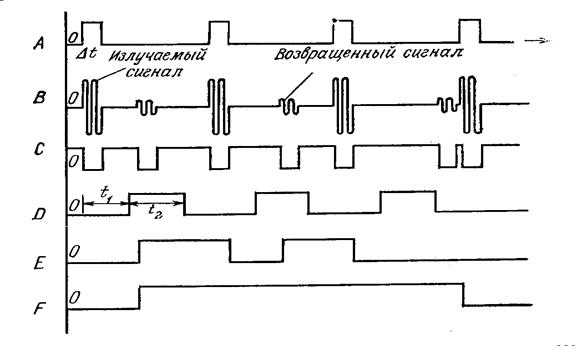

Рисунок 22.4. Сигналы, используемые в ультразвуковом датчике измерения в ближней зоне Сигнал А является запорным сигналом, используемым для управления посылаемыми сигналами. Сигнал В содержит выходной и отраженный сигналы. Сигнал С – выделяет сигналы передачи или приема. Для того, чтобы установить различие между посылаемыми и принимаемыми сигналами, вводятся временные окна (сигнал D). Временной интервал является минимальным временем измерения, а - максимальным. Эти временные интервалы соответствуют прохождению определенных расстояний со скоростью распространения звука в используемой рабочей среде. После получения отраженного сигнала (в то время, когда сигнал D имеет максимальное значение), вырабатывается сигнал Е, величина которого принимает нулевое значение после окончания действия передающего импульса А. Сигнал F вырабатывается при появлении положительного импульса Е и сбрасывается в случае отсутствия сигнала Е и появления импульса А. Таким образом, сигнал F будет иметь максимальное значение при наличии объекта на расстоянии, определяемом параметрами сигнала D, т.е. сигнал F является выходным сигналом ультразвукового датчика, работающего в бинарном режиме.
|
