Поршневой несбалансированный

И так, поршневой несбалансированный регулятор 1-й ступени. В современной линейке регуляторов Aqua Lung это NEW CALYPSO. Рассмотрим устройство и работу регулятора NEW CALYPSO (рис.1).

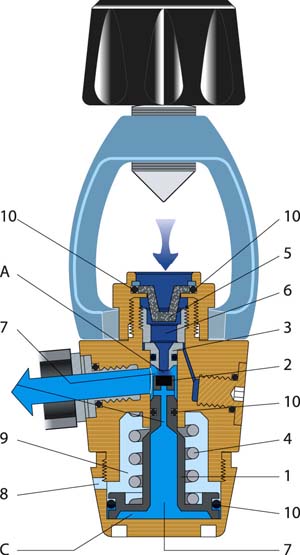

Рисунок 1. Схема поршневого несбалансированного регулятора NEW CALYPSO. 1 - поршень; 2 - подушка клапана; 3 - седло клапана; 4 - пружина; 5 - фильтр; 6 - камера высокого давления; 7 - камера редуктора; 8 - гидростатическое отверстие; 9 - гидростатическая камера; 10 - уплотнительные кольца (O-ring); А - полость камеры редуктора; В - сквозной канал поршня; С - полость камеры редуктора.
Управляющим элементом поршневого несбалансированного регулятора является поршень (1), нижняя часть которого является клапаном. В торце поршня закреплена съемная подушка клапана (2). Седло клапана (3) жестко закреплено в корпусе. Если регулятор не нагружен, то клапан открыт, т.к. поршень отжат пружиной (4). При открытии вентиля баллона сжатый воздух устремляется через фильтр (5) в камеру высокого давления (6). Далее через открытый клапан в полость "А" камеры редуктора (7). Затем по сквозному каналу "В" в поршне (1) воздух проходит в полость "С" камеры редуктора среднего давления (7). На поверхности, при достижении в камере редуктора (7) давления 9.2 бар, усилие от давления воздуха на верхнюю часть поршня преодолевает усилие пружины (4) и давление на подушку клапана сжатого воздуха, выходящего из баллона, в результате чего клапан закрывается. В момент вдоха в полости "А" камеры редуктора создается разряжение воздуха, при этом давление в полости "С" соответственно понижается, и под действием пружины (4) поршень движется вверх - клапан открывается, пропуская воздух на вдох. При прекращении вдоха камера редуктора (7) наполняется воздухом до установочного давления и клапан закрывается.
При таком устройстве регулятора давление сжатого воздуха баллона напрямую оказывает воздействие на клапан. Сжатый воздух, поступающий из баллона, как бы помогает пружине (4) открыть клапан. Поэтому если в баллоне давление сжатого воздуха низкое, клапан открывается медленнее, что приводит к медленному наполнению редуктора. В этом проявляется несбалансированность простого поршневого регулятора.
Но, как известно, в каждом недостатке есть часть достоинств. Во-первых, согласно требованиям систем обучения подводному плаванию, Вы должны начать подъем на поверхность до того, как у Вас в баллоне останется меньше 50 бар. А при таком количестве воздуха в баллоне дыхание еще вполне легкое. Во-вторых, если Вы забыли проконтролировать давление воздуха в баллоне при помощи манометра, то уменьшение запаса воздуха приведет к увеличению сопротивления на вдохе. Это будет сигналом к началу всплытия, а оставшегося воздуха Вам хватит "за глаза".
