Билет 14 (2) Что такое сборочный чертеж
Сборочным чертежом называется документ, содержащий изображение сборочной единицы, дающий представление о расположении и взаимной связи составных частей, соединенных между собой, и обеспечивающий возможность осуществления сборки и контроля сборочной единицы.

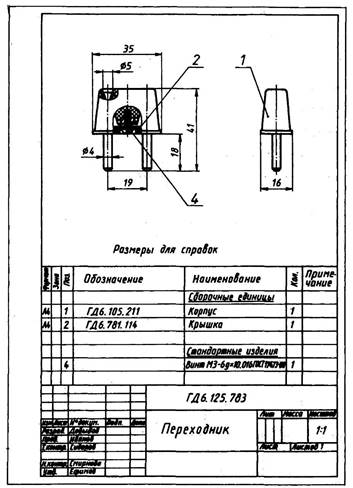

Рассмотрим сборочный чертеж изделия «Переходник» (рис. 212). На нем сборочная единица представлена двумя изображениями: видом спереди, содержащим местные разрезы, и видом слева. В состав сборочной единицы входят две другие сборочные единицы: корпус / и крышка 2, которые соединяются между собой винтом неподвижно. Эти сборочные единицы выполнены из различных материалов: крышка и корпус — из пластмассы, а втулка, запрессованная в корпус, и контакты — из металла. На сборочном чертеже даны габаритные (41, 35, 16), присоединительные (? 4,? 5) и установочные (19, 18) размеры. В технических требованиях уточняется, что все размеры, нанесенные на данном сборочном чертеже, — справочные. Одни из них перенесены с чертежей деталей и используются как присоединительные (19) и установочные (? 4,? 5) а другие являются суммой размеров нескольких деталей (41).
Рис. 212. Сборочный чертеж изделия «Переходник»
Рис. 213. Спецификация
тельные (? 4,? 5) и установочные (19, 18) размеры. В технических требованиях уточняется, что все размеры, нанесенные на данном сборочном чертеже, — справочные. Одни из них перенесены с чертежей деталей и используются как присоединительные (19) и установочные (? 4,? 5) а другие являются суммой размеров нескольких деталей (41).
Каждый сборочный чертеж сопровождается спецификацией.
Спецификация — основной конструкторский документ, выполненный в виде таблицы, в которой приводятся наименования, номера позиций всех составных частей сборочной единицы и указывается их число.
В спецификации документацию и составные части сборочной единицы перечисляют в определенной последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.
Спецификацию выполняют на отдельных листах (одном или нескольких) формата А4 (рис. 213) или размешают непосредственно на сборочном чертеже, выполненном на формате A4, если имеется достаточно места для ее размещения (см. рис. 212).
Спецификацию выполняют прежде, чем на сборочном чертеже наносятся номера позиций деталей, входящих в сборочную единицу. Она необходима для изготовления изделия.
После каждого раздела спецификации в соответствии с ГОСТом оставляют свободные строки и резервируют номера позиций для возможного внесения дополнительных изделий.
|
