Описание установки. Очищенная СЖ из подающего бачка 6 поступает по шлангу 7 в нижнюю часть АУПО 13

Опытная устаноѳка (рис. 5.1) содержит технологические модели соответственно аэротенка-смесителя в виде вертикальной колонны 13 диаметром 100 см и высотой 2 м и вторичного вертикального отстойника в виде вертикальной колонны 3 диаметром 100 см и высотой 2 м с конусообразным днищем. B нижней части колонны 13 имеется пневматический мелкопузырчатый аэратор 10 в виде воронки, обтянутой фильтровальной тканью из синтетических волокон. B нижней части колонны 3 имеется штуцер 2 для периодического отведения избыточного АИ, а в верхней части — штуцер 4 для отведения осветленной СЖ.

Очищенная СЖ из подающего бачка 6 поступает по шлангу 7 в нижнюю часть АУПО 13. Иловая смесь поступает во вторичный отстойник 3 по шлангам 12 и 14 через тройник — воздухоотделитель 5. Рециркулирующий АИ непрерывно перекачивается из конической части вторичного отстойника 3 в нижнюю часть АУПО при помощи перистальтического насоса 1 регулируемой производительности и шлангов 11 и 15. Степень рециркуляции R_i активного ила, равная отношению q,/q_Cm,обычно составляет 0,5—3,5. Регулирование подачи воздуха, поступающего в аэрационное устройство АУПО по шлангу 9, производится при помощи винтового зажима 8.

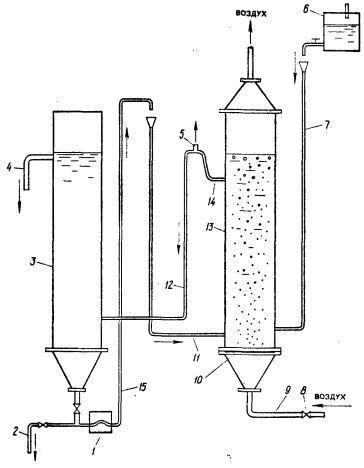

Рисунок 5.1. Схеме опытной установки

I — перистальтический насос; 2 — штуцер отвода минерализованного ила; 3 — вторичный отстойник; 4 — шланг отвода очищенных сточных вод; 5 — воздухоотделитель; 6 — емкость очищаемых сточных вод; 7 — шланг подачи сточных вод в аэротеики; 8 — винтовой зажим; 9 — шланг подачи в аэротеик воздуха; 10 — Фильтрос; II и 15 — шланги отвода рециркулирующего ила; 12 и 14 — шланги подачи сточных вод; 13 - АУПО

3 Методика проведения работы и обработка опытных данных.

C помощью мерного цилиндра вместимостью 50 мл и секундомера трижды замеряют расходы СЖ и рециркулирующего AM, подаваемых соответственно из бачка 6 в воронку, установленную в верхней части шланга 7 и из конической части вторичного отстойника 3 в воронку, установленную в верхней части шланга 15. После чего определяют среднеарифметические значения расходов q_cж которое затем в расчетах не используется.

Затем отбирают около 0,3 л очищаемой СЖ и 1 л очищенной СЖ, в которых в сдвоенных пробах определяют БПК_попн и содержание взвешенных веществ.

Степень очистки по каждому из этих санитарно-химических показателей определяют пo следующей соответствующей формуле:

(5.4)

(5.5)

где а_t — содержание взвешенных веществ в отведенной из вторичного отстойника 2 СЖ, мг/л.

Затем отбирают в мерный цилиндр вместимостью 1 л иловую смесь непосредственно из АУПО в количестве 1000 мл и в условиях слабоинтенсивного перемешивания (л = 1—2 ч^-1) отстаивают в течение 30 мин, фиксируя объем осевшего ила каждые 3 мин с последующим построением графической зависимости в координатах "объем осевшего ила, мл" — "продолжительность отстаивания, мин".

[3] с 101-107
