Формализация имитационной модели

На этом этапе модель, представленная как система массово­го обслуживания, воплощается в конкретную машинную модель, ориентированную на использование конкретных программно-технических средств.

Язык моделирования GPSS имеет блочную концепцию струк­туризации, структура моделируемого процесса изображается в ви­де потока транзактов, проходящего через обслуживающие устрой­ства, очереди и другие элементы систем массового обслуживания.

Удобной формой представления логической структуры ма­шинной модели является схема алгоритма. Она отражает логику функционирования моделируемого объекта и содержит последова­тельность блоков. Изобразить схему алго­ритма можно и по ГОСТу 19.003-80 как блок-схему структурного алгоритма (рис. 3), но системе GPSS World приня­ты свои специальные обозначения [1, ПРИЛОЖЕНИЕ 4]. Воспользуемся этими специальными обозначениями для представления логической структуры машинной модели приведем в виде схемы алгоритма, что облегчит нам дальнейшее программирование имитационной модели.

Рис. 3. Блок-схема структурного алгоритма обслуживания на АЗС

Схема отражает логику функциониро­вания моделируемого объекта и содержит последовательность блоков (рис. 4).

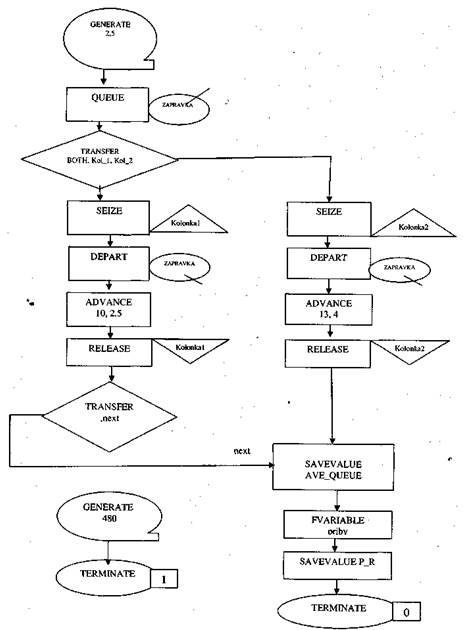

Рис. 4. Блок-схема обслуживания на АЗС в соответствии с принятыми обозначениями в GPSS
