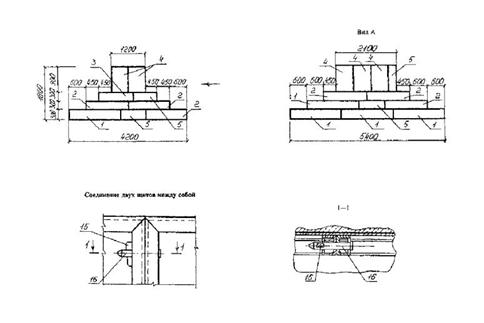

Фундамент Ф-1под железобетонные колонны
Рис. 1
Схема раскладки щитов опалубки
Поз. см. на рис. 3.
Рис. 2
Спецификация элементов опалубки
| Поз. | Наименование | Марка | Количество на фундамент Ф-1, шт. | Площадь щитов, м2 | Масса, кг | ||
| одного щита | на фундамент Ф-1 | единицы | на фундамент Ф-1 | ||||
| Щит | ЩМ1,8´0,3 | 0,54 | 5,40 | 29,6 | 296,0 | ||
| Щит | ЩМ1,5´0,3 | 0,45 | 5,40 | 24,6 | 295,2 | ||
| Щит | ЩМ1,2´0,3 | 0,36 | 0,72 | 20,0 | 40,0 | ||
| Щит | ЩМ0,9´0,6 | 0,54 | 5,40 | 24,9 | 249,0 | ||
| Щит | ЩМ0,9´0,3 | 0,27 | 2,16 | 15,3 | 122,4 | ||
| Итого | - | 19,8 | - | 1002,5 | |||
| Схватка | Сх-3,6 | - | - | 26,2 | 104,8 | ||
| Схватка | Сх-3,0 | - | - | 22,2 | 222,0 | ||
| Схватка | Сх-2,4 | - | - | 18,2 | 182,0 | ||
| Схватка | Сх-1,8 | - | - | 14,3 | 57,2 | ||
| Схватка | Сх-1,2 | - | - | 10,5 | 21,0 | ||
| Итого | - | - | - | 587,0 | |||
| Уголок монтажный | УМ0,6´0,3 | - | - | 1,5 | 6,0 | ||
| Уголок монтажный | УМ0,3´0,3 | - | - | 0,8 | 12,8 | ||
| Итого | - | - | - | 18,8 | |||
| Крюк натяжной | - | - | 0,21 | 21,4 | |||
| Клин | L = 125 мм | - | - | 0,25 | 25,5 | ||
| Клин | L = 80 мм | - | - | 0,06 | 2,0 | ||
| Палец | L = 123 мм | - | - | 0,95 | 32,3 | ||
| Стяжка | - | 30 м | - | - | 0,4 | 12,0 | |
| Замок стяжки | - | - | - | 0,64 | 7,7 | ||
| Стакан | - | - | - | 81,0 | 81,0 | ||
| Кронштейн с настилом и навесной лестницей | - | - | - | 96,5 | 96,5 | ||
| Всего | - | - | 19,1 | - | 1886,8 |
1. Раскладку щитов опалубки см. на рис. 2.
2. Кронштейн поз. 20 условно не показан.
Рис. 3
Поз. см. на рис. 3.
Рис. 4
