По характеристике определить схему включения и тип проводимости биполярного транзистора
 |
 |
6. Найдите правильный ответ. В области 2 транзистор включен по схеме:
| а) ОЭ, p-n-p, Uк прямо, Uэ обратно; б) ОЭ, n-p-n, Uк обратно, Uэ прямо; в) ОБ, p-n-p, Uк обратно, Uэ прямо; г) ОЭ, p-n-p, Uк обратно, Uэ прямо. |
7. Какой физический смысл параметра h11э?
а) входное сопротивление схемы ОБ;
б) входная проводимость схемы с ОБ;
в) коэффициент паразитной связи по напряжению;
г) входное сопротивление схемы с ОЭ.
8. Какой физический смысл параметра h21э?
а) коэффициент обратной паразитной связи по напряжению;
б) коэффициент передачи тока эмиттера;
в) коэффициент усиления тока базы;
г) выходная проводимость схемы с ОЭ.
9. Какой физический смысл параметра h12э?
а) коэффициент обратной паразитной связи по току в схеме ОБ;
б) коэффициент обратной паразитной связи по току в схеме ОЭ;
в) коэффициент обратной паразитной связи по напряжению в схеме с ОЭ;
г) коэффициент обратной паразитной связи по напряжению в схеме с ОБ.
10. Какой физический смысл параметра h22б?
а) выходная проводимость в схеме с ОЭ;
б) выходная проводимость в схеме с ОБ;
в) входная проводимость в схеме с ОБ;
г) входная проводимость в схеме с ОБ.
 |
11. Найдите полный и правильный ответ. Схема:
а) схема включения с ОИ, МОП транзистор с индуцированным «n» каналом;
б) схема с ОС, МОП транзистор со встроенным «р» каналом;
в) схема с ОС, МОП транзистор со встроенным «n» каналом;
г) схема с ОИ, полевой транзистор с управляющим Р-N переходом, n-каналом.
 |
12. Найдите полный и правильный ответ. Схема:
а) схема с ОС, МОП транзистор со встроенным «р» каналом;
б) схема с ОИ, МОП транзистор со встроенным «р» каналом;
в) схема с ОИ, МОП транзистор с индуцированным «n» каналом;
г) схема с ОС, МОП транзистор с индуцированным «р» каналом.
13. Какому полевому транзистору соответствует характеристика?
14. Найдите полный и правильный ответ.
а) стоко-затворная характеристика полевого транзистора с управляющим р-n переходом, р-каналом;
б) стоковая характеристика полевого транзистора с управляющим р-n переходом, n-канального;
в) стоковая характеристика полевого МОП транзистора с индуцированным n-каналом;
г) стоковая характеристика полевого МОП транзистора с индуцированным р-каналом.

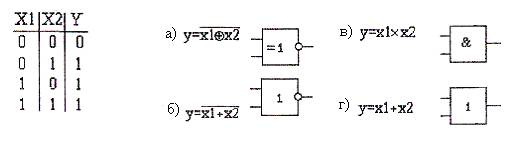

Найдите правильный ответ. Таблица истинности для случая.
Найдите правильный ответ. Таблица истинности для случая.
Найдите правильный ответ. Таблица истинности для случая.
