Детали каменных стен

Цоколи – это верхняя часть фундамента возвышающаяся над землей на 500…700 мм. Цоколь должен быть прочным, устойчивым против атмосферных и грунтовых вод. Поэтому его выкладывают из прочных морозостойких материалов и оштукатуривают или облицовывают. На высоте около 200 мм от уровня отмостки в кладке цоколя размещают горизонтальный слой из двух слоев рубероида на битумной мастике или слоя цементно-песчаного раствора состава 1:2.

Назначение ГИ — исключение миграции капилярной грунтовой и атмосферной влаги вверх по стене. Второй ряд горизонтальной ГИ прокладывают по верху цоколя в уровне низа цокольного перекрытия.

Цоколи облицовывают лицевым кирпичом, плитами естественного камня или прислонными керамическими плитками.

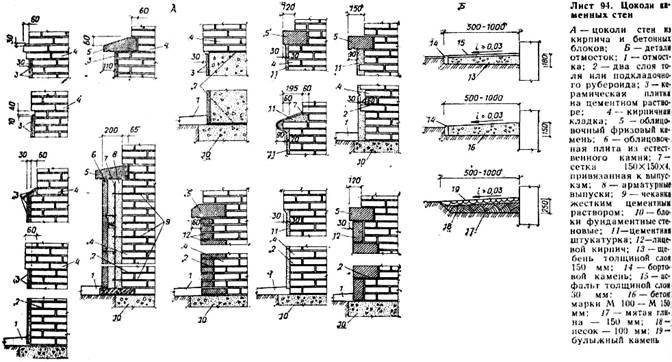

Т.Г. Маклакова стр. 80 рис. 94

Наряду со сборными железобетонными пере мычками существуют рядовые, клинчатые и арочные.

Рядовые перемычки применяют в малоэтажном строительстве. На слой раствора толщиной 20…30 мм укладывается арматура сечением одного стержня не менее 0,2 см² на каждые 130 мм толщины стены (примерно d= 18 мм).

Максимальные перекрываемые пролеты для рядовых и клинчатых перемычек составляют 2м, для арочных — 4 м (при высоте подъема 1/5 …1/6 пролета). Наименьшая конструктивная высота для клинчатых перемычек — 0.12 l, арочных — 0.06 l.

Для карнизов с большим вылетом предусматриваются специальные железобетонные плиты. Карнизы и парапеты при недостаточной их устойчивости должны закрепляться анкерами, заделываемыми в нижних участках кладки. Заделка анкеров должна располагаться не менее чем на 15 см ниже того сечения, где они требуются по расчету.

Расстояние между анкерами не должно превышать 2 м. Допускается это расстояние увеличить до 4 м, если анкера крепят за продольную металлическую полосу, балку или за концы прогонов.

Парапет. Парапет устраивается, как правило, в зданиях с внутренних водостоком. Парапет представляет собой часть стены. Возвышающейся над уровнем кровли не менее чем на 200 мм. По верху парапета укладывается водоизоляционный ковер, и устанавливаются железобетонные парапетные плиты. При необходимости (высота парапета менее 600 мм) устанавливают металлическое ограждение.

РАЗДЕЛ 4. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ГРАЖДАНСКИХ ЗДАНИЙ.

Фундаменты и стены подвалов. При строительстве гражданских зданий применяют следующие типы фундаментов:

- ленточные — сплошные и прерывистые;

- столбчатые;

- свайные — ленточные, отдельные, массивные

- массивные — сплошные или ребристые плиты.

Плакат

Фундаменты могут выполняться в сборном или монолитном варианте.

Сборные фундаменты монтируют из различных сборных элементов: железобетонных плит (подушек) и бетонных блоков. В панельных зданиях вместо бетонных блоков могут использовать цокольные панели. Для прохода инженерных коммуникаций в панелях предусмотрены проемы. Возможен и комбинированный вариант в зависимости от конструктивной схемы здания. В малоэтажном строительстве на прочных неводонасыщенных грунтах применяют прерывистый фундамент, в которых плиты-подушки укладывают с разрывами.

Монолитные фундаменты – бетонные, бутобетонные, бутовые применяют для малоэтажных зданий при отсутствии индустриальной базы в районе.

Столбчатые фундаменты применяют в каркасных зданиях различной этажности либо в малоэтажных бескаркасных.. Сборный столбчатый фундамент под колонны состоит из железобетонных подушек или фундаментных блоков стаканного типа.

Плакат.

Монолитный отдельный фундамент под колонны выполняют из бетона В15 с армированием. Для малоэтажных зданий можно применять бутобетонный, бутовый, бетонный.

Свайные фундаменты устраивают при строительстве на слабых, сильносжимаемых грунтах, а также при больших нагрузках в многоэтажных зданиях. В бескаркасных зданиях свайный фундамент выполняют в ленточном варианте. В каркасных — в виде свайных кустов. Могут выполнять в виде сплошного свайного поля. Свайный фундамент состоит из сваи и ростверка. Ростверк это конструкция, которая объединяет сваи и передает на них нагрузку. Ростверк может выполнять в монолитном и сборном варианте. В монолитном ростверке свая заделывается непосредственно него. Сборной ростверк устанавливается на оголовок сваи. ЗД ростверка и оголовка свариваются стальными накладками и зазоры замоноличивают бетоном. Свая заделывается в оголовок.

Т.Г. Маклакова стр. 87 рис. 104 (Д)

Наружные стены подвалов и техподполий выполняют из бетона, бутобетона, цокольных панелей. В зависимости от температурного режима могут применять утепление. Для защиты подвала от сырости выполняют горизонтальную и вертикальную гидроизоляцию. Конструкция ГИ принимается в зависимости от УГВ и степени их агрессивности. В маловлажных грунтах горизонтальная ГИ выполняется в уровне пола подвала и выше уровня отмостки на 200 мм из 2-х слоев рубероида на битумной мастике или цементо-песчаного раствора 1:2; вертикальная – обмазка стен с наружной стороны битумной мастикой за 2 раза.

Т.Г. Маклакова стр. 88 рис. 106 (Б)

Перекрытия и полы. В качестве перекрытий в гражданских зданиях используют плиты сплошного сечения высотой 120мм и 160 мм длиной 1,8…3,6 м, многопустотные плиты высотой 220, 300 мм длиной 6.0…12.0 м. Для покрытий – ребристые панели высотой 220 мм и 300 мм и длиной 6.0 и 12.0 м соответственно и настилы тип «Т» и «2Т». высотой 400, 500, 600 мм и длиной 9.0, 12.0 и 15.0 м соответственно.

Панели сплошного сечения и многопустотные заводятся на кирпичную стену на 110 мм. Панели укладываются по цементно - песчаному раствору. Анкеруются с наружными стенами и между собой.

Т.Г. Маклакова стр. 91 рис. 108 (1, 2, 3, 4)

Ребристые панели заводятся на кирпичную стену на величину равной толщине опорного ребра. Под опорные ребра панелей обязательно укладывается железобетонная опорная подушка с закладной деталью. ЗД ребра плиты приваривается к закладной детали ОП. Размеры ОП принимаются кратными размеру кирпичной кладки (380х380х140, 510х380х140, 640х380х220).

В кирпичных зданиях иногда возникает необходимость опирать моногопустотные панели на железобетонные прогоны или стальные балки. При этом прогон или балка должна заходить н а стену не менее чем на 200 мм. Устанавливают их на ОП. Обязательно связывают между собой при помощи стальных пластин и со стенами при помощи уголков.

Основными элементами конструкции пола являются покрытие (одежда) и основание. Для покрытия применяют древесины, рулонные и плиточные материалы. Основанием полов должна служить ровная жесткая поверхность. В полах по грунту такой поверхностью является подстилающий слой из бетона В7.5 толщиной до 200 мм на перекрытиях поверхность несущего перекрытия. Или цементно-песчаная стяжка, выполненная по поверхности перекрытия.

В полах по грунту обязательно устройство ГИ.

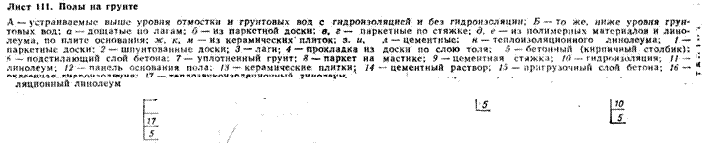

Т.Г. Маклакова стр. 93 рис. 110, 111

СНиП 2.03.13-88 Полы

СНиП II-26-76 (1979) Кровли

Лестницы. Лестницы зданий, как правило, проектируют полносборными. В бескаркасных зданиях лестницу в пределах этажа расчленяют на 4 сборных элемента — два марша и две (промежуточная и этажная) площадки. В бескаркасных зданиях применяют марши двух типов — плитной конструкции без фризовых ступеней или ребристой конструкции с фризовыми ступенями.

Т.Г. Маклакова стр. 124 рис. 160 (1,2)

Лестницу общественных зданий можно выполнять из наборных проступей по металлическим косоурам. Косоуры могут опираться на стены или на поперечные площадочные балки.

Т.Г. Маклакова стр. 125 рис. 165

Т.Г. Маклакова стр. 122 рис. 158

Возможен вариант выполнения лестниц в монолитом виде по грунту. В этом случае обязательна подготовка из утрамбованного щебнем грунта, бетонная подготовка из бетона В7.5 толщиной 100 мм, далее прокладывается сетка с защитным слоем 500 мм. Ступени выполняются из бетона В15.

Т.Г. Маклакова стр. 111рис. 138 (а…е)

Т.Г. Маклакова стр. 114 рис. 144 узел 2

В крупноблочных — защемлением плиты между перемычечными, простеночными и подоконными блоками и сваркой стальных анкеров с ЗД перемычечного блока и балконной плиты.

Т.Г. Маклакова стр. 114 рис. 144 узел 2’

В крупнопанельных зданиях в зависимости от конструкции наружных стен и перекрытий применяют разнообразные схемы устройств с защемлением балконной плиты в несущих стенах, плите перекрытия, подвеской к внутренним несущим конструкциям или опиранием на приставные опоры.

Т.Г. Маклакова стр. 113 рис. 142 Б

Перекрытие встроенных балконов лоджий опирают на наружные боковые стенки лоджий, а выносных лоджий и лоджий–балконов на специальные приставные или навесные стенки-«щеки».

РАЗДЕЛ 5. КОНСТРУКЦИИ ДЕРЕВЯННЫХ ЗДАНИЙ.

Древесина – древнейший, ценный и благородный строительный материал. В настоящее время накоплен большой опыт проектирования, производства, монтажа и эксплуатации ДК.

Первой конструктивной формой строения явился прямоугольный в плане сруб из бревен. С увеличением площади и объемов строящихся зданий и сооружений приходилось совершенствовать узловые соединения, конструктивные формы, осуществился переход от цельнодеревянных конструкций к клеенным (дощатоклееные и клеефанерные).

*Структура использования лесоматериалов в строительстве, %

· при производстве строительно-монтажных работ (опалубка, леса) – 50%;

· столярные изделия – 30%;

· обрешетка, настилы – 8%;

· несущие деревянные конструкции – 6%;

· малоэтажное строительство – 5%;

· столбы ЛЭП – 3%;

· шпалы – 3%.

Структура применения ДК в России и США по видам строительства, %:

Россия США

· промышленное – 10% 35%

· гражданское – 2% 42%

· сельское – 87% 10%

· транспортное – 1% 13%

Применение клееных конструкций позволило разнообразить архитектурные и конструктивные формы, обеспечить надежность в эксплуатации. Создание конструктивных форм из отдельных элементов может решаться различными способами. Образование множества форм из ограниченного набора повторяющихся составных ча­стей универсального назначения посредством их ком­бинирования. Суть этого метода - "разное из одинако­вого", что позволяет массовое и типовое выводить на уровень индивидуального.

Предпосылками уни­версального использования клееных элементов в кон­струировании форм являются их весовые, прочност­ные и жесткостные показатели. Один и тот же элемент может быть применен в работе на сжатие, сжатие с изгибом, растяжение и изгиб. Это обеспечивает сво­боду пространственной ориентированности элемента в конструктивной структуре.

Общую форму балочных покрытий в значитель­ной степени определяют основные несущие элементы

- балки или фермы. Их формы могут варьироваться в очень широких пределах - от простой прямолинейной до криволинейных очертаний самых разнообразных конфигураций. Величина пролетов, перекрываемых балками, обычно составляет 12...30 м. Благодаря со­вершенствованию способов выполнения узловых со­единений элементов широкое применение в зарубеж­ной практике находят фермы. Их преимущество – большепролетность.

Основными факторами, влияющими на образова­ние конструктивных форм из балок, являются их гео­метрия, величина основных и вспомогательных элемен­тов, характер взаимосвязи между ними (рис.1).

Широ­ко распространенное решение балочного покрытия - параллельное расположение балок с постоянным их шагом. Форму покрытия в этом случае определяет фор­ма самих балок. Однако ее можно изменять, опирая балки на разновысокие опоры, по одной или двум сто­ронам. Значительную роль могут сыграть второстепен­ные несущие элементы - прогоны. Их формой можно придать покрытию складчатый или волнистый профиль и добиться оригинальности решения интерьера.

В центричных зданиях балки могут быть расположены радиально. При этом их опирание возможно на централь­ную или внецентренно расположенную колонну, при­стенные или угловые опоры. Возможны варианты раз­новысоких опор, что обеспечивает построение формы, определяемой функцией зального пространства.

Разнообразие архитектурных решений достигает­ся применением так называемых балочных клеток (кон­турное расположение). Сопряжения балок под углами 30', 45', 60', 90° зависят от получения необходимой кон­структивной формы и могут быть с опиранием друг на друга или в одном уровне

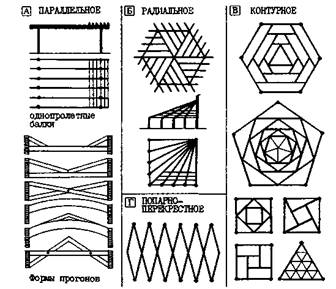

РИС.1 Приемы расположения балок в конструктивной структуре

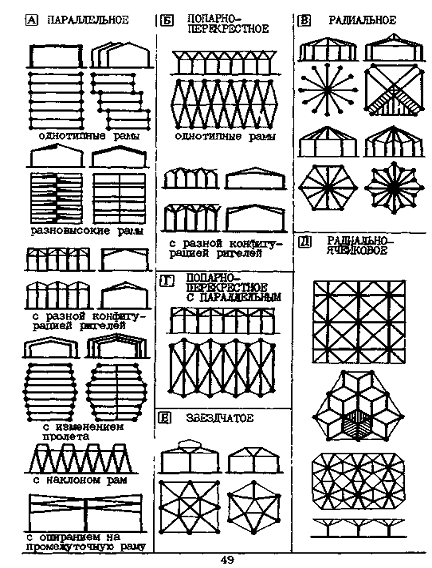

РИС. 2. Приемы расположения рам в конструктивной структуре

Основными факторами, влияющими на формооб­разование с применением рам, являются: приемы расположения основных рам в плане, использование разных по конфигурации и величине пролета рам и вто­ростепенных элементов - прогонов, подкосов, консо­лей (рис.2).

Чаще всего применяется параллельное рас­положение рам с их постоянным шагом на прямоуголь­ных планах. Покрытия с поверхностью гипара получа­ются при сочетании рам с разной конфигурацией их ригелей, например, горизонтального и скатного, дву­скатных с разными наклонами. Наиболее просто это достигается однотипными рамами с односкатным ри­гелем и расположением их попеременно скатами в разные стороны. Соединение карнизных и коньковых узлов рам разной конфигурации (через одну) диаго­нальными элементами образует покрытие складчатой формы. Наклонно расположенные рамы с их попарным опиранием на столбчатые фундаменты образуют жесткую, геометрически неизменяемую структуру, если между стойками рам дополнительно ввести по два на­клонных элемента.

Попарно-перекрестное расположение рам в струк­туре характеризуется попарным опиранием на один фундамент и попарным сопряжением рам в конько­вом узле. Этот прием обеспечивает хорошую простран­ственную жесткость каркаса. Применяя разные по вы­соте и конфигурации рамы, можно получить различ­ные сочетания складчатых или криволинейных повер­хностей покрытий.

В структурах с центричным планом целесообразно радиальное расположение рам, дающее разнообраз­ные формы покрытий: конусную, пирамидальную, складчатую, многогранную

Радиально-ячейковое расположение рам может ис­пользоваться в зданиях ячеистой планировочной струк­туры, образованной на основе треугольника, квадра­та, шести- или восьмиугольника. Несущими являются Г-образные элементы - полурамы. В каждой ячейке они опираются в центре и расходятся ригелями в углы мно­гоугольника (возможно и к середине сторон),соединя­ясь с такими же полурамами другой ячейки. По пери­метру возможно устройство консольных вылетов по­крытия. Характер заполнения покрытия прогонами или панелями обуславливает его форму - с плоскими гра­нями или криволинейную, в том числе гиперболичес­кую при условии расположения прогонов параллельно ригелям рам.

Безусловное достоинство радиально-ячейковой структуры - пространственная жесткость, возможность устройства в покрытии световых фона­рей, своеобразная организация интерьера.

Основной недостаток - сложность решения водоотвода с покры­тия.

При звездчатом расположении конструкций струк­туру образуют рамы, соединяющие середины сторон многоугольного плана или его углы через один, и по­лурамы, примыкающие в коньковом узле к рамам. Между собой коньковые и карнизные узлы раскрепля­ются горизонтальными элементами. Звездчатая струк­тура может применяться в небольших зданиях с пра­вильным многоугольным планом.

РИС.3. Приемы расположения арок в конструктивной структуре

Номенклатура несущих конструкций: балки, фермы, рамы, арки, стойки.

Балки: цельнодеревянные и клееные (дощатоклееные и клеефанерные). Цельнодеревянные применяют для перекрытия пролетов до 6,5 м. Клеенные – до 24 м. Клееные балки различают по очертанию о форме поперечного сечения. Прямоугольные — дощатоклееные. Коробчатые и двутавровые — клеефанерные.

Рис.

Фермы: цельнодеревянные и металлодеревянные. По очертанию верхнего пояса они могут быть треугольные, сегментные, трапецевидные, полигональные.

Цельнодеревянные применяют для перекрытия пролетов 9-18 м, металлодеревянные до 36 м.

Рис.

Рамы: брусчатые, дощатые, клееные (дощатоклееные и клеефанерные). Брусчатые рамы с подкосами, применяют как правило, в малоэтажном строительстве для пролетов 9 – 24 м, клееные – 45 м.

Рис.

Арки: клееные. По очертанию оси: круговые, сегментные, параболические, криволинейные, треугольные. Могут опираться на фундамент (без затяжки) или на опоры (с затяжкой). Применяют для перекрытия пролетов 12 – 60 м.

Рис.

Стойки: цельнодеревянные, дощатоклееные. По форме поперечного сечения: сплошные и решетчатые. Цельнодеревянные применяют высотой до 6,5 м, клеедеревянные до 10 м.

ЛЕКЦИЯ №13. КОНСТРУКЦИИ МАЛОЭТАЖНЫХ ДОМОВ.

Строительство малоэтажных деревянных домов развивается по двум направлениям:

1. полносборные дома — панельное и каркасное домостроение;

2. дома построечного изготовления из массивной древесины (бревен, брусьев).

Панельные дома представляют собой полносборные дома со стенами и перекрытиями из крупноразмерных панелей на деревянном каркасе, изготавливаемые на заводах и поставляемые на объект. Под данный комплект заранее выполняется фундамент с цоколем. Цоколь может быть перекрыт сборными железобетонными плитами или в виде сборных плит на деревянном каркасе, входящих в комплект дома.

Жесткость здания обеспечивается креплением ферм с панелями верхними обвязками, диагональными, связями, подшивным потолком.

Панели наружных стен имеют каркас из досок сечением 47х 124 и 47х144 в зависимости от температуры наружного воздуха. Панели обшивают цементно-стружечными плитами толщиной 14 мм или водостойкой фанерой толщиной 8 мм или фрезерованными досками толщиной 13 мм по слою ДВП толщиной 4 мм. Между обшивками укладывается утеплитель из минераловатной плиты.

Панели внутренних стен имеют каркас из досок сечением 47х94 и обшивку из ДВП, склееных из двух слоев толщиной 3,2…4 мм.

Цокольные панели перекрытия имеют каркас из досок сечением 47х172. Со стороны пола панели обшивают водостойкой фанерой толщиной 12 мм, со стороны подполья цементно-стружечными плитами толщиной 14 мм. Утеплитель минераловатная плита

Чердачные панели перекрытия имеют каркас из досок сечением 47х144. Панели обшивают водостойкой фанерой толщиной 12 мм, двух сторон. Утеплитель минераловатная плита.

Перспективным сейчас является направление производства сборных деревянных домов из складывающихся блоков. Складывающийся блок состоит из панелей высотой на 2 этажа, цокольной панели и панели перекрытия. Панели, соединенные при помощи шарниров при складывании в пакет поворачиваются относительно цоколя.

ДК справочник строителя стр.82 рис. 2 24

Достоинства панельных домов:

- Полная комплектность дома, изготавливаемого на специализированных предприятиях;

- Высокое качество продукции, выпускаемой на поточных линиях квалифицированными рабочими.

Недостатки:

- Высокая стоимость, связанная с заводскими затратами;

- Единообразие фасадов и планировок;

- Стеновые панели приходится монтировать при помощи грузоподъемных механизмов.

- Наличие стыков, в которых затруднено качественное исполнение теплоизоляции, не обеспечивает комфортности проживания.

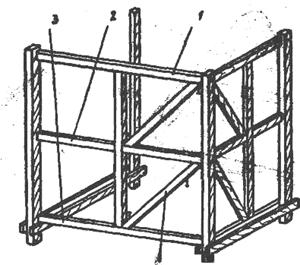

Каркасные дома собирают из брусков сечением 50х100. Каркас состоит из нижней и верхней обвязок, стоек (несущих, рядовых, промежуточных, угловых), раскосов жесткости, ригелей, несущих элементов конструкции, между которыми помещаются оконные и дверными проемы. Несущие стойки располагают на расстоянии 0,5 до 1,5 м. Раскосы жесткости располагают в углах жома в плоскости стен. Они обеспечивают устойчивость каркаса.

Домашний мастер стр. 67 рис. 46

Каркас обшивается с наружной и внутренней стороны досками или древесными плитами. Пространство между ни ми заполняется минераловатными, древесноволкнистыми или фибролитовыми плитами. Элементы каркаса изготавливаются в заводских условиях и в пакетах доставляются на объект. На объекте после монтажа каркаса стены обшиваются материалом.

Жесткость каркаса обеспечивается междуэтажными и чердачными перекрытиями, связями в плоскости каркаса (раскосы жесткости),а также листами обшивки

Достоинства:

- Применение каркасной системы позволяет разнообразить архитектурные решения домов.

- Требуют небольшого расхода древесины;

Недостатки:

- Возведение трудоемко, слабо поддается механизации.
