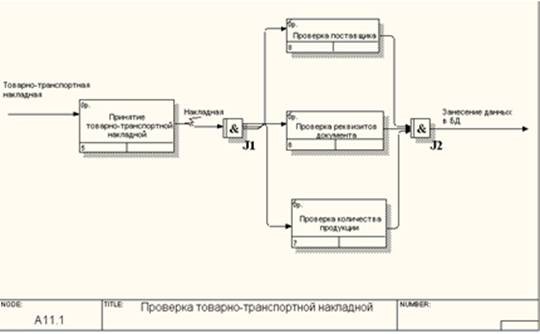

Нотация IDEF3Нотация IDEF3 была разработана с целью более удобного описания рабочих процессов (workflow), для которых важно отразить логическую последовательность выполнения процедур. Наличие в диаграммах DFD элементов для описания источников, приемников и хранилищ данных позволяет точно описать процесс документооборота. Однако для описания логики взаимодействия информационных потоков модель дополняют диаграммами еще одной методологии – IDEF3, также называемой workflow diagramming. Методология моделирования IDEF3 позволяет графически описать и задокументировать процессы, фокусируя внимание на течении этих процессов и на отношениях процессов и важных объектов, являющихся частями этих процессов. IDEF3 предполагает построение двух типов моделей: модель может отражать некоторые процессы в их логической последовательности, позволяя увидеть, как функционирует организация, или же модель может показывать “сеть переходных состояний объекта”, предлагая вниманию аналитика последовательность состояний, в которых может оказаться объект при прохождении через определенный процесс. Декомпозируем функциональный блок «Проверка товарно-транспортной накладной» который, в свою очередь, является элементом декомпозиции блока «Приемка товара на склад» на четыре действия: · Принятие товарно-транспортной накладной; · Проверка поставщика; · Проверка реквизитов документа; · Проверка количества продукции. Рис.6. Диаграмма IDEF3 проверки товарно-транспортной накладной. Рис.7. Диаграмма IDEF3 проверки поставленной продукции
Декомпозируем функциональный блок «Проверка поставленной продукции» который, в свою очередь, является элементом декомпозиции блока «Приемка товара на склад» на три действия: · Проверка продукции на годность; · Принять продукцию; · Вернуть поставщику.
|
