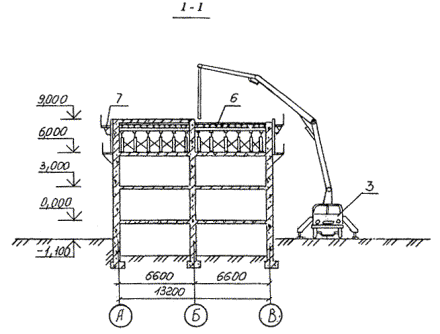

Схема производства бетонных работ при подаче бетонной смеси автобетононасосом

1 - кран башенный КБ-100.0А; 5 - ограждение подкрановых путей;

2 - автобетоносмеситель СБ-92В-2; 6 - опалубка перекрытия;

3 - автобетононасос СБ-170-1; 7 - опалубка стен.

4 - площадка складирования;

Рис. 18

Рис. 19

2.29. Бетонная смесь в перекрытии уплотняется глубинными и поверхностными вибраторами.

2.30. При выдерживании бетона в начальный период твердения необходимо поддерживать благоприятный температурно-влажностный режим и предохранять его от механических повреждений.

Хождение людей по забетонированным конструкциям, а также установка на них опалубки разрешается не раньше того времени, когда бетон наберет прочность не менее 15 кгс/см². Контроль за качеством бетонной смеси производит строительная лаборатория.

При производстве бетонных работ с применением автобетононасосов контролю подлежит точность дозировки материалов при приготовлении бетонной смеси, ее свойства по удобоперекачиваемости и удобоукладываемости, а также физико-механические характеристики бетона.

Все данные по контролю качества бетонной смеси заносят в журнал производства работ.

Особое внимание необходимо уделять контролю за виброуплотнителем бетонной смеси. Контроль за процессом вибрирования ведется визуально, по степени осадки смеси, прекращению выхода из нее пузырьков воздуха и появлению цементного молока на поверхности уложенного слоя бетона.

2.31. Работы по монтажу и демонтажу опалубки выполняются звеном из четырех человек:

слесарь строительный 4 разр. - 1

3 разр. - 1

такелажники 2 разр. - 2

Работы по установке арматуры выполняются звеном из шести человек:

арматурщики 6 разр. - 1

5 разр. - 1

4 разр. - 1

3 разр. - 1

2 разр. - 1

электросварщик 5 разр. - 1

Работы по укладки бетонной смеси выполняются звеном из пяти человек:

при подаче бетона башенным краном

бетонщики 4 разр. - 1

2 разр. - 2

такелажники 2 разр. - 2

при подаче бетона автобетононасосом

оператор 5 разр. - 1

помощник оператора 4 разр. - 1

бетонщик 4 разр. - 1

2 разр. - 2
