Системы разработки с воздействием на пласты





2.1. Системы с законтурным воздействием (заводнением). На рис. 5 в плане и в разрезе показано расположение добывающих и нагнетательных скважин при разработке нефтяного месторождения с применением законтурного заводнения. Здесь два ряда добывающих скважин пробурены вдоль внутреннего контура нефтеносности. Кроме того, имеется один центральный ряд добывающих скважин.

Помимо параметра Sc для характеристики систем с законтурным заводнением можно использовать дополнительные параметры, такие, как расстояние между контуром нефтеносности и первым рядом добывающих скважин , первым и вторым рядом добывающих скважин , и т. д., а также расстояния между добывающими скважинами . Нагнетательные скважины расположены за внешним контуром нефтеносности.

Параметр для систем с законтурным заводнением колеблется в широких пределах от 1 до 1/5 и менее.

При большей ширине месторождения на его нефтеносной площади можно расположить пять рядов добывающих скважин. Однако дальнейшее увеличение числа ря-

дов скважин, как показали теория и опыт разработки нефтяных месторождений, нецелесообразно. При числе рядов добывающих скважин больше пяти центральная часть месторождения слабо подвергается воздействию законтурным заводнением, пластовое

давление здесь падает и эта часть разрабатывается при режиме растворенного газа, а затем после образования ранее не существовавшей (вторичной) газовой шапки — при газонапорном.

Естественно, законтурное заводнение в данном случае окажется малоэффективным воздействием на пласт.

Системы разработки нефтяных месторождений без воздействия на пласты применяют редко, в основном в случае длительно эксплуатируемых сильно истощенных месторождений; при разработке сравнительно небольших по размерам месторождений с активной законтурной водой, месторождений, содержащих сверхвязкие неглубоко залегающие нефти, или месторождений, сложенных низкопроницаемыми глинистыми коллекторами, а также в случаях пластов с трещиноватыми коллекторами при высоком напоре законтурных вод.



2.2. Системы с внутриконтурным воздействием, подразделяются на

2.2.1. Рядные системы разработки. Разновидность их — блоковые системы. При этих системах на месторождениях, обычно в направлении, поперечном их простиранию, располагают ряды добывающих и нагнетательных скважин. Практически применяют однорядную, трехрядную и пятирядную схемы расположения скважин, представляющие собой соответственно чередование одного ряда добывающих скважин и ряда нагнетательных скважин, трех рядов добывающих и одного ряда нагнетательных

скважин, пяти рядов добывающих и одного ряда нагнетательных скважин.

Число рядов в рядных системах нечетное вследствие необходимости проводки центрального ряда скважин, к которому предполагается стягивать водонефтяной- раздел при его перемещении в процессе разработки пласта.

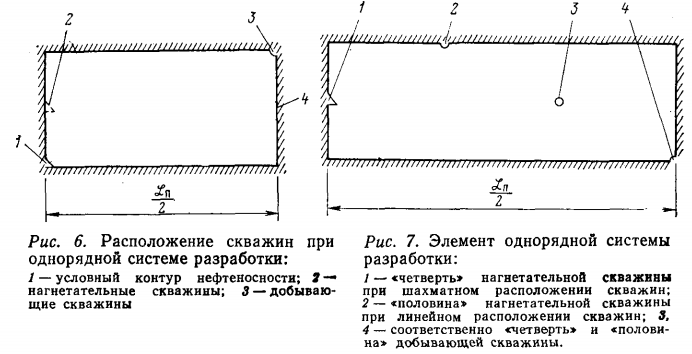

Однорядная система разработки. Расположение скважин при такой системе показано на рис. 6. Рядные системы разработки необходимо характеризовать уже некоторыми иными параметрами (помимо указанных четырех основных). Так, помимо расстояния между нагнетательными скважинами

и

расстояния между добывающими скважинами следует учитывать ширину блока или полосы Lп (см. рис. 6).

Параметр плотности сетки скважин Sc и параметр Nкр для однорядной, трехрядной и пятирядной систем могут принимать примерно такие же или большие значения, что и для систем с законтурным заводнением.

Поскольку в однорядной системе число добывающих скважин примерно равно числу нагнетательных, то эта система очень интенсивная. При жестком водонапорном режиме дебиты жидкости добывающих скважин равны расходам закачиваемого агента в нагнетательные скважины. Эту систему используют при разработке низкопроницаемых, сильно неоднородных пластов с целью обеспечения большего охвата пластов воздействием, а также при проведении опытных работ на месторождениях по испытанию технологии методов повышения нефтеотдачи пластов, поскольку она обеспечивает возможность быстрого получения тех или иных результатов. Вследствие того что по однорядной системе, как и по всем рядным системам, допускается различное число нагнетательных и добывающих скважин в рядах, можно нагнетательные скважины использовать для воздействия на различные пропластки с целью повышения охвата неоднородного пласта разработкой.

Во всех системах с геометрически упорядоченным расположением скважин можно выделить элементарную часть (элемент), характерную для данной системы в целом. Складывая элементы, получают всю систему разработки месторождения.

Элемент однорядной системы разработки показан на рис. 7. При этом шахматному расположению скважин, показанному в левой части этого рисунка, соответствует нагнетательная скважина 1 и добывающая скважина 3. Для «линейного» расположения скважин, представленного в правой части рис. 7, нагнетательная скважина 2 и добывающая скважина 4 показаны пунктиром. Не только в однорядной, но и в многорядных системах разработки могут применяться как шахматное, так и линейное расположение скважин.

При прогнозировании технологических показателей разработки месторождения достаточно рассчитать данные для одного элемента, а затем суммировать их по всем элементам системы с учетом разновременности ввода элементов в разработку.
