Виды земляных сооружений

В промышленном и гражданском строительстве земляные работы приходится выполнять при устройстве котлованов и траншей под фундаменты и подземные коммуникации, при возведении земляного полотна дорог, а также планировке площадок.

Выемки и насыпи, получаемые в результате разработки и перемещения грунта, называют земляными сооружениями. Они имеют следующие названия:

котлован -- выемка шириной более 3 м и длиной не менее ширины;

траншея -- выемка шириной менее 3 м и длиной, многократно превышающей ширину;

шурф -- глубокая выемка с малыми размерами в плане;

насыпь -- сооружение из насыпного и уплотненного грунта;

резерв -- выемка, из которой берут грунт для возведения насыпи;

кавальер - насыпь, образуемая при отсыпке ненужного грунта, а также создаваемая для его временного хранения.

Земляные сооружения бывают:

· постоянные -- насыпи дорог, плотины, дамбы, ирригационные и мелиоративные каналы, водоемы, планировочные площадки жилых кварталов, промышленных комплексов, стадионов, аэродромов и т. д.

· временные -- выемки для прокладки подземных коммуникаций и устройства фундаментов, насыпи для временных дорог.

В зависимости от назначения земляных сооружений к ним предъявляют различные требования в отношении крутизны и тщательности отделки откосов, степени уплотнения и фильтрующей способности грунта, его устойчивости к размыванию и других механических свойств.

Рис. 1. Элементы откоса: а - выемки; б - насыпи.

Для обеспечения устойчивости земляных сооружений (насыпей и выемок) их возводят с откосами, крутизну которых характеризует отношение высоты h к заложению l, h/l=1/m, где m -- коэффициент откоса (рис.1).

Крутизна откосов определена строительными нормами и правилами (СНиП III-8-76 «Земляные сооружения») для постоянных и временных земляных сооружении в зависимости от их глубины или высоты и вида грунта. Откосы насыпей постоянных сооружений делают более пологими, чем откосы выемок. Более крутые откосы допускают при устройстве временных котлованов и траншей. сновные способы разработки грунтов

Грунт при строительстве разрабатывают тремя основными способами: способом резания, гидромеханическим и взрывным способом.

Выбор того или иного способа преимущественно зависит от вида земляного сооружения и его размеров, вида грунта и гидрогеологических условий.

При разработке грунта и устройстве земляных сооружений любым из перечисленных выше способов используют соответствующий комплект машин, работающих в определенной технологической взаимосвязи. Комплект машин должен обеспечивать выполнение всех процессов непрерывным и равномерным потоком в течение всего времени производства работ при максимальной загрузке всех участвующих машин.

Машина, выполняющая основной объем работ, является ведущей. В зависимости от ее производительности определяют число и мощность других входящих в комплект машин.

Выбор машин основан на технико-экономическом расчете, позволяющем определить наиболее эффективное сочетание машин по стоимости и трудозатратам.

Разработка грунта резанием. Разработку грунта резанием осуществляют с использованием землеройных и землеройно-транспортных машин.

Землеройные машины режут грунт и перемещают его на небольшие расстояния с выгрузкой в отвал или на транспортные средства. К этим машинам относят экскаваторы различных типов — одноковшовые (прямая и обратная лопата, драглайн, грейфер), многоковшовые (цепные и роторные) и фрезерные.

Наибольшее применение в строительстве вследствие своей универсальности и хорошей маневренности получили одноковшовые экскаваторы с вместимостью ковша 0,15...2 м3.

В зависимости от ходового устройства экскаваторы разделяют на гусеничные, пневмоколесные, автомобильные и шагающие с гидравлической, пневматической или электрической системой управления.

Они имеют комплект сменного оборудования, включающий прямую и обратную лопату, драглайн и грейфер (рис.7).

Рис. 7. Одноковшовые экскаваторы со сменным рабочим оборудованием: а—прямая лопата; б—обратная лопата; в—драглайн; г—грейфер; д—кран; е—сваебойный копер; ж—струг; з—планировщик откосов; и—рыхлитель грунта.

Кроме того, одноковшовые экскаваторы могут быть оснащены грузовым крюком, сваебойным оборудованием, стругом, приспособлением для планировки откосов и другими специальными устройствами.

Прямая лопата (рис.7,а) представляет собой открытый сверху ковш с режущим передним краем, жестко насаженный на рукоять, которая шарнирно соединена со стрелой. Опорожняют ковш, открывая его днище.

Экскаваторы с прямой лопатой используют при разработке грунта I...III групп, чаще, с погрузкой в транспортные средства, реже при отсыпке в отвал.

Такой экскаватор разрабатывает грунт, находящийся выше уровня его стоянки и поэтому всегда находится внизу котлована.

Обратная лопата (рис. 7,6) -это открытый снизу ковш с режущим передним краем, жестко насаженный на рукоять, которая шарнирно соединена со стрелой. Грунт разгружают, опрокидывая ковш.

Рабочая зона экскаватора с обратной лопатой расположена ниже горизонта стояния, что позволяет разрабатывать переувлажненный грунт. Экскаватор особенно удобен при разработке котлованов небольшой глубины.

Ковш драглайна (рис. 7,в) имеет гибкую канатную подвеску, с помощью которой его крепят к удлиненной стреле кранового типа и забрасывают в выемку на расстояние, несколько превышающее длину стрелы.

К ковшу крепят также тяговый канат, позволяющий осуществлять наполнение и опорожнение ковша.

Драглайном можно разрабатывать грунты, находящиеся под слоем воды. Наибольшей производительности его достигают при работе в отвал, так как гибкая подвеска затрудняет наводку ковша при погрузке в транспортные средства.

Грейфер (рис. 7,г) представляет собой ковш с двумя или более челюстями, смыкающимися с помощью индивидуального канатного или гидравлического привода. Его, как и ковш драглайна, навешивают, используя систему канатов на удлиненную стрелу крана. С помощью грейфера можно разрабатывать выемки с вертикальными стенками. Применяют грейфер при разработке грунтов малой плотности (I и II групп), выемке песка и гравия из-под воды, а также на погрузочно-разгрузочных работах.

Место работы экскаватора называют экскаваторным забоем, параметры которого зависят от марки экскаватора, вида транспорта и принятой схемы разработки грунта.

Высота (глубина) забоя должна обеспечивать заполнение ковша экскаватора за одно черпание. Если высота забоя относительно мала (например, при разработке планировочной выемки), то целесообразно использовать; экскаватор вместе с бульдозером. Последний разрабатывает грунт и перемещает его к рабочему месту экскаватора, обеспечивая для него достаточную высоту забоя.

Применение рациональных приемов работы в правильно назначенном забое позволяет обеспечить наивысшую производительность машин при минимальной себестоимости земляных работ.

Разработка грунта одноковшовыми экскаваторами. Разработку грунта экскаваторами с прямой лопатой ведут лобовой и боковой проходкой. В лобовом забое (рис. 8,а,б,в) экскаватор разрабатывает грунт впереди себя и грузит его на транспортные средства, подаваемые к экскаватору сзади по дну забоя то с одной, то с другой стороны от оси проходки.

В боковом забое (рис. 8,г) экскаватор разрабатывает грунт по одну сторону от оси проходки и грузит его на транспортные средства, подаваемые по другую сторону.

Глубокие выемки разрабатывают в несколько ярусов. За ярус принимается высота забоя данного типа экскаватора.

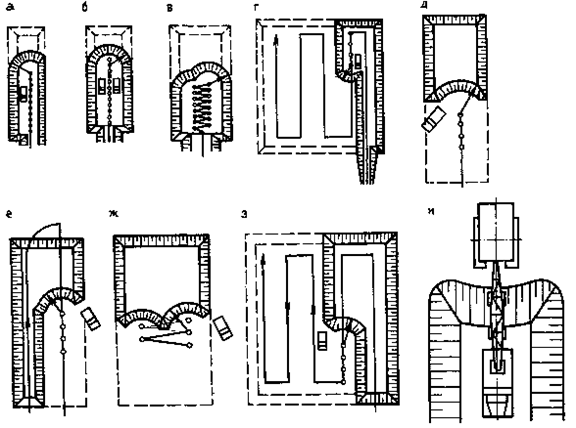

Рис. 8. Схема разработки котлованов одноковшовыми экскаваторами.

а - лобовая проходка прямой лопаты с односторонней погрузкой грунта в самосвалы;

б - то же, с двухсторонней погрузкой,

в - то же, с зигзагообразным перемещением экскаватора,

г - боковая проходка,

д. - торцовая проходка обратной лопаты или драглайна;

е - то же, при большей ширине котлована,

ж - то же, с зигзагообразным перемещением экскаватора,

з. - боковая проходка,

и — продольно-челночная проходка драглайна

Обратной лопатой экскаватор разрабатывает грунт «на себя» с торцовой или боковой проходкой. При торцовом забое (рис. 8,д,е,ж) экскаватор перемещается по оси отрываемой им траншеи или котлована, попеременно разрабатывая грунт то с одной, то с другой стороны в зависимости от того, куда подходят транспортные средства. Если грунт разрабатывают с одной стороны оси движения экскаватора, то образуется боковой забой (рис. 8,з).

Экскаваторы с обратной лопатой целесообразно применять для отрывки траншей и котлованов глубиной до 6 м.

Экскаватор, оборудованный драглайном, разрабатывает грунт аналогично экскаватору с обратной лопатой. Но более эффективной схемой разработки является челночная, так как ковш драглайна имеет гибкую подвеску. При этой схеме транспортные средства подходят по дну котлована и угол поворота экскаватора при выгрузке грунта будет минимальным (рис. 8,и).

Разработка грунта многоковшовыми экскаваторами. Многоковшовые экскаваторы являются машинами непрерывного действия и отличаются высокой производительностью. Рабочим органом у них являются ковши, насаженные через равные интервалы на замкнутой цепи или колесе (ротор), в зависимости от чего различают экскаваторы цепные и роторные (рис. 9).

Рис. 9. Разработка грунта многоковшовыми экскаваторами а - цепным; б - роторным

По характеру перемещения рабочего органа относительно направления движения экскаваторы бывают продольного и поперечного черпания. Экскаваторы продольного черпания (цепные и роторные) используют для устройства траншей небольших размеров; экскаваторы поперечного черпания — для разработки котлованов и траншей большого сечения, планировки откосов, при работе в карьерах. При устройстве траншей вдоль трассы выполняют планировку поверхности бульдозером на ширину хода многоковшового экскаватора. Экскаваторы непрерывного действия способны разрабатывать грунты I...III групп, не содержащие камней, пней и крупных включений.

Разработка грунта землеройно-транспортными машинами. Землеройно-транспортные машины за один цикл разрабатывают грунт, перемещают его, разгружают в насыпь или кавальер и возвращаются в забой порожняком. Основными землеройно-транспортными машинами являются скреперы, бульдозеры и грейдеры.

Скреперы отличает высокая производительность. Их используют при разработке котлованов и на планировочных работах в грунтах I...IV групп. Плотные грунты перед разработкой скрепером предварительно рыхлят. Толщина разрабатываемого за один проход слоя грунта зависит от мощности скрепера и составляет 120...320 мм.

Рабочим органом скрепера является ковш с ножевым устройством, расположенным в нижней его части, которым при движении осуществляют послойное резание грунта с одновременным перемещением его в ковш. Разгружают ковш с одновременным разравниванием грунта слоем толщиной 220—550 мм также при движении скрепера.

Скреперы бывают прицепными с вместимостью ковша 2,25...10 м3, работающие в сцепе с трактором-тягачом, и самоходными с вместимостью ковша 8 м3 и более. Самоходные скреперы являются более совершенными машинами. Они обладают хорошей маневренностью и высокой скоростью передвижения.

Схема работы скрепера зависит от взаимного расположения выемок и насыпей. Простейшей является схема работы по эллипсу (рис. 10,а). Но в этом случае машина делает поворот только в одну сторону, что приводит к неравномерному износу рабочих частей скрепера. Для устранения этого явления используют схему работы скрепера по «восьмерке» (рис. 10,6).

Рис. 10. Схема разработки грунта скреперами а—проходка по эллипсу; б—то же, по восьмерке; в—сдвоенная проходка по эллипсу при двух насыпях; г—то же, при двух выемках; 1—участок загрузки; 2—груженый скрепер; 3—участок разгрузки; 4—порожний скрепер

Эта схема в два раза уменьшает число полных разворотов скрепера, что повышает его производительность.

При чередовании насыпи и выемки наиболее эффективной схемой работы скрепера является сдвоенная проходка (рис. 6.10.в.г). Дальность транспортировки грунта прицепными скреперами - до 1000 м, самоходными - до 3000 м.

Бульдозерами разрабатывают грунт в неглубоких и протяженных выемках и резервах для перемещения его в насыпь на расстояние до 100 м. Бульдозерами также обваловывают, разравнивают и планируют грунт, зачищают дно котлованов после экскаваторной разработки. Они часто входят в комплект оборудования, обеспечивающего комплексную механизацию земляных работ, разравнивая грунт, доставляемый различными транспортными средствами.

Разработку выемок бульдозером ведут ярусами, равными толщине слоя, снимаемого за один проход. При этом обеспечивают работу бульдозера под уклон.

На планировочных работах грунт разрабатывают преимущественно траншейным или послойным способом.

В первом случае ярусы глубиной 400...500 мм разрабатывают траншеями шириной в отвал бульдозера, оставляя между ними нетронутый грунт полосами 400...600 мм (рис. 11,а). Их срезают бульдозером в последнюю очередь.

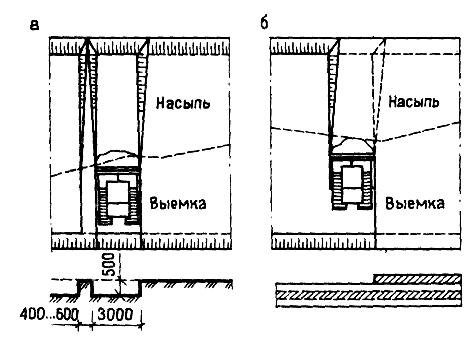

Рис. 11. Схема разработки грунта бульдозерами траншейным (а) и послойным (б).

При послойном способе грунт разрабатывают слоями, на толщину снимаемой стружки за один проход бульдозера, последовательно по всей ширине выемки или отдельной ее части (рис. 11,6).

При дальности перемещения грунта более 40 м применяют способ разработки с промежуточным валом, а также спаренную работу двух бульдозеров. Отсыпку грунта в насыпи ведут послойно, начиная с более удаленной точки от места забора.

Грейдерами осуществляют планировку территории, устройство откосов земляных сооружений и протяженных насыпей высотой до 1 м, профилируют дорожное полотно, отрывают кюветы. Плотные грунты перед их разработкой грейдером рыхлят тракторным рыхлителем или плугом. Грейдеры используют при перемещении грунта на небольшие расстояния.

36 Разработку грунта можно вести следующими методами:

- механическим, при котором грунт разрабатывается послойно резанием рабочим органом землеройной машины;

- гидромеханическим, при котором грунт разрабатывается при помощи воды, превращаясь в пульпу (частицы грунта, взвешенные в воде), гидромонитором или земснарядом;

- взрывным – грунт разрабатывается при помощи взрывчатых веществ, а также применяется для разрыхления мерзлых и скальных грунтов;

- бурение – грунт разрабатывается при помощи специальных машин вращательного или ударно-вращательного действия;

- комбинированным – это комбинация выше перечисленных способов (чаще взрывной и механический).

Механический способ является основным. Этим способом разрабатывается более 80 процентов грунтов. В этом случае применяются землеройные и землеройно-транспортные машины.

Землеройные машины циклического действия – это одноковшовые экскаваторы, которые производят разработку грунта с погрузкой его в транспортные средства или навымет (выгрузку в отвал).

Землеройные машины непрерывного действия – это цепные и роторные экскаваторы, которые применяются для разработки грунта линейных выемок (траншей, канав) большой протяженности. Цепные экскаваторы копают траншеи глубиной до 3,5 м, роторные – до 1,5 м.

Землеройно-транспортные машины – бульдозеры, скреперы (самоходные и прицепные), автогрейдеры разрабатывают и перемещают грунт на определенные расстояния. Бульдозеры до 200 м, скреперы от 3 до 5 км.

Состав основных процессов при механическом способе разработки грунта:

— резание грунта;

— транспортирование грунта;

— укладка грунта и разравнивание;

— уплотнение грунта.

Основной объем грунта при производстве земляных работ разрабатывается при помощи одноковшовых экскаваторов. Навесным оборудованием к ним является: прямая и обратная лопаты, драглайн и грейфер.

Экскаватор прямая лопата разрабатывает грунт выше своей стоянки и грузит ею в транспортное средство при перемещении экскаватора и автосамосвалов по дну котлована. Экскаватор обратная лопата и драглайн разрабатывают грунт ниже своей стоянки и грузят его в автосамосвал или разрабатывают навымет. При этом транспорт перемещается по берме траншеи, котлована или по дну выемки.

Драглайн имеет большие радиус действия и глубину копания и поэтому применяется при разработке больших (в плане) и глубоких выемок. Грейфер применяется при разработке глубоких выемок с малыми размерами в плане, a также при погрузочно-разгрузочных работах и обратной засыпке пазух котлованов и траншей.

Место работы экскаватора называется забоем. Забой включает себя площадку для установки автосамосвала, место стоянки экскаватора и участок грун-та, подлежащий разработке с данной стоянки. Основные виды забоев: лобовой и боковой - для экскаватора прямая лопата, торцевой и боковой - для экскаватора обратная лопата и драглайн.

Пространство, образующееся после разработки грунта экскаватором, называется проходкой. При лобовом забое применяется прямолинейная, когда ширина котлована по верху меньше 1,5 радиуса копания грунта экскаватора), зигзагообразная (меньше 2,5 радиуса копания) и поперечно-лобовая (меньше 3,5 радиуса копания) проходки, при торцевом забое – прямолинейная и зигзагообразная, при боковом - боковая проходка, которая применяется при значительных размерах котлована. В этом случае первая проходка - прямолинейная, а остальные боковые. Количество боковых проходок определяется исходя из размеров выемки и ширины прямолинейной проходки.

Экскаватор разрабатывает грунт не на полную (проектную) глубину выемки. С целью предотвращения повреждения основания и перебора грунта при его разработке, в выемке оставлялся недобор, величина которого зависит от сменного оборудования одноковшового экскаватора и емкости ковша.

Недобор грунта разрабатывается бульдозером и складируется на дне выемки вдоль ее длинной стороны. Затем экскаватором обратная лопата данный грунт удаляется из выемки и грузится в автосамосвал. После разработки недобора грунта бульдозер выполняет окончательную планировку дна выемки под заданную отметку.

Способы разработки траншей многоковшовыми экскаваторами (цепные или роторные) могут быть однопроходными или многопроходными (послойные). При первом способе полный профиль траншеи разрабатывают за одну проходку механизма, а при втором – за несколько. Отвал грунта при разработке траншеи чаще всего размещают с левой стороны, а правую оставляют свободной для проезда и возможности выполнения сварочно-монтажных и изоляционных работ. Для предохранения стенок траншеи от обрушения отвал грунта располагают на расстоянии 0,5 м и более от ближайшей бровки траншеи.

При разработке траншеи следует стремиться к полной ликвидации ручного труда при зачистке дна. Это достигается при рациональном расстоянии передвижения экскаватора, обеспечивающим минимальную высоту гребешков, которые также устраняют протаскиванием ковша по дну траншеи.

При отрывке выемок в стесненных условиях городской застройки приходится их делать с вертикальными откосами. При этом необходимо иметь в виду, что без крепления вертикальных стенок траншей и котлованов, расположенных выше УГВ (уровень грунтовых вод), допускается при глубине их не более, м:

- в песчаных и крупноблочных грунтах 1,0;

- в супесях 1,25;

- в суглинках и глинах (кроме очень прочных) 1,5;

- в очень прочных суглинках и глинах 2,0.
