Направленность излучения

Пространственный «адрес» (координаты)

На бесчисленных небесных «дорогах», на бескрайних просторах океанов спокойно и уверенно совершают свои далекие рейсы самолеты и корабли. Им не страшны ни темная ночь, ни облачность, ни густые туманы. Самые разнообразные приборы, от средневекового компаса до новейших радионавигационных систем, в любой момент времени точно определяют «место» корабля — его координаты. Одним из таких приборов является радиолокатор.

Сколько раз вам приходилось терпеливо объяснять приятелю, как найти то или иное учреждение? Вы вспоминаете все ориентиры: «Гастроном» в соседнем доме, телефонную будку на углу, характерные вывески, окраску. Но раньше всего вы сообщили самое главное — адрес. Но как поступить на море, как там разобраться в бесчисленных и ничем не отличающихся «адресах»? Вот здесь и приходят на помощь координаты — точные цифры, ясно определяющие положение каждой точки пространства в воздухе и на море.

Меридианы и параллели разделяют на клеточки географические карты мира. Трудно заблудиться в этих строго разграниченных «квадратах». Географические координаты — долгота и широта,— точно определяемые навигационными приборами, аккуратно «вычерчивают» путь корабля на карте.

Человеческий разум может выдумать бесконечное количество координатных систем, но необходимо помнить главное — для определения положения точки на плоскости необходимы две координаты, для определения точки в пространстве — три.

Координатами могут служить условно «прочерченные» линии, как это принято в географии. Пересечение двух таких линий и определит точку на плоскости.

В основу очень удобной местной координатной системы могут быть положены расстояния до отдельных ориентиров, положение которых всегда известно, либо направление на них. Так, например, для радиолокатора две координаты — расстояние до цели и направление на нее — полностью определяют положение вражеского корабля на море.

Расстояние измеряется километрами по прямой линии, направление—в градусах угла, образованного указывающей на север стрелкой компаса и линией, соединяющей станцию с кораблем. Этот угол называется азимутом.

Дальность и азимут полностью определяют положение радиолокационной цели на поверхности земли или моря. Но этих двух {30} координат становится недостаточно, когда необходимо определить положение летящего самолета. Действительно, на сообщенном азимуте и известном расстоянии может находиться сколько угодно самолетов, но только на разных высотах. Чтобы точно знать положение самолета, нужно уметь измерить высоту его полета.

Вместо высоты можно и удобнее использовать другую координату — угол места, или, что то же самое, угол возвышения. В самом деле, ведь если антенна радиолокатора «нацелена» прямо на самолет, то достаточно знать дальность, и положение точно

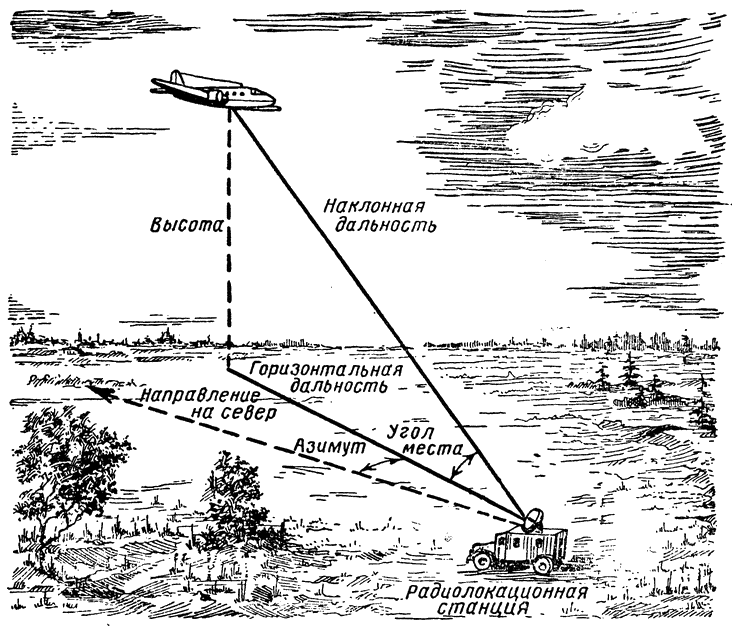

Координаты, определяемые радиолокатором.

определено. В свою очередь направление антенны полностью определяется азимутом и углом между поверхностью земли и линией, соединяющей станцию с самолетом. Этот угол и называется углом возвышения или места. Мы уже знаем, что радиолокатор измеряет расстояние по прямой линии до цели. Если нужно отметить на карте положение обнаруженных кораблей, можно смело переносить измеренную дальность на карту. Иначе обстоит дело с расстоянием, измеренным до летящего самолета. Оно будет несколько больше своей проекции на землю, того расстояния, которое наносится на карту. Поэтому в радиолокации различают «горизонтальную дальность» и «наклонную дальность» — непосредственное расстояние до цели.

Таким образом, радиолокатор определяет три необходимые координаты цели: азимут, угол места, наклонную дальность. Зная {31} эти величины, можно определить по специальным, заранее заготовленным таблицам высоту цели и расстояние до нее по поверхности земли.
