Пример2

Возьмем аппаратуру К-1920.

N = 1920, n = 3(opt), тогда Q = 3279, а М = 21.

Если несколько отойти от n_opt и взять n₁ = n₂ = n₃ = 5, n₄ = n₅ = 4, получим N = 2000, Q = 2500 и М = 23.

1. Для выполнения этого условия желательно, чтобы ширина каждого группового сигнала не превышала октавы или . В этом случае суммарные комбинационные частоты второго порядка окажутся за диапазоном данной группы .

2. Каждый тип фильтров лучше реализуется в определенном диапазоне частот:

- полосовые LC – до 30 кГц;

- электромеханические, пьезоэлектрические – 50-150 кГц;

- кварцевые – до 10 мГц.

Учитывая, что и что для упрощения генераторного оборудования несущие частоты выбираются кратные 4 кГц. В качестве исходной группы принята 12-ти канальная группа в диапазоне 60 ¸ 108 кГц. Эта группа, по рекомендации МККТТ, принята как основная первичная группа.

Если в качестве канальных фильтров применяются LC фильтры, то можно сформировать в диапазоне 12-24 кГц трехканальную предгруппу каналов тональной частоты.

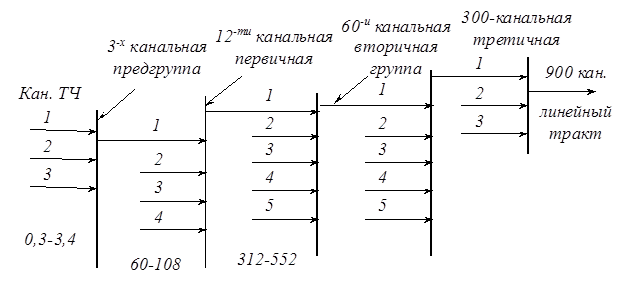

Общий принцип формирования групповых спектров в системе передачи с ЧРК, в соответствии с рекомендациями МККТТ, показан на рис. 4.

Рис. 4. Общий принцип формирования групповых спектров в системе передачи с ЧРК

Заключение

В данной лекции мы рассмотрели формирование канальных и групповых сигналов в системах с ЧРК, а также состав и назначение элементов линейного тракта системы с ЧРК.

В настоящее время основным видом канальных сигналов являются ОПС (А3j). При формировании группового сигнала используется многоступенчатый принцип формирования, при этом сокращается количество используемого при этом оборудования.
