Експериментальна частина. Для вимірювання освітленості, що створюється лампами розжарювання, люмінесцентними лампами і природнім світлом використовується Люксметр типу Ю-117

Для вимірювання освітленості, що створюється лампами розжарювання, люмінесцентними лампами і природнім світлом використовується Люксметр типу Ю-117.

Принцип роботи приладу заснований на явищі фотоелектричного ефекту. Освітлення елемента викликає в ланцюзі фотоелемента струм, величина якого залежить від рівня освітленості. Струм, що виникає вимірюється міліамперметром, шкала якого градується в люксах.

Люксметр Ю-117 складається з фотоелементу, світлопоглинаючих насадок, які позначені літерами і гальванометра. Прилад має дві шкали вимірювання: від 0 до 30 лк і від 0 до 100 лк і відповідні ним кнопки керування.

Для вимірювання більшої освітленості (що перевищує 100 лк) використовують світло поглинальні насадки К, М, Р і Т. Насадка К застосовується разом з однією з насадок М, Р, Т. Коли застосовують насадки К і М, коефіцієнти послаблення світла становить 10, коли застосовують насадки К і Р – 100, а насадки К і Т – 1000. Покази приладу у випадку застосування насадок потрібно помножити на відповідні коефіцієнт послаблення.

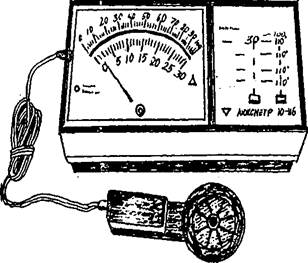

Рис. 1 Схема люксметра Ю-117: фотоелемент; гальванометр; поглинальна насадка.
